Cyfrowy Wskaźnik Natężenia Prądu DMA-3-400-5A F&F

Trójfazowy Amperomierz Modułowy do Pomiaru Półpośredniego (400A)

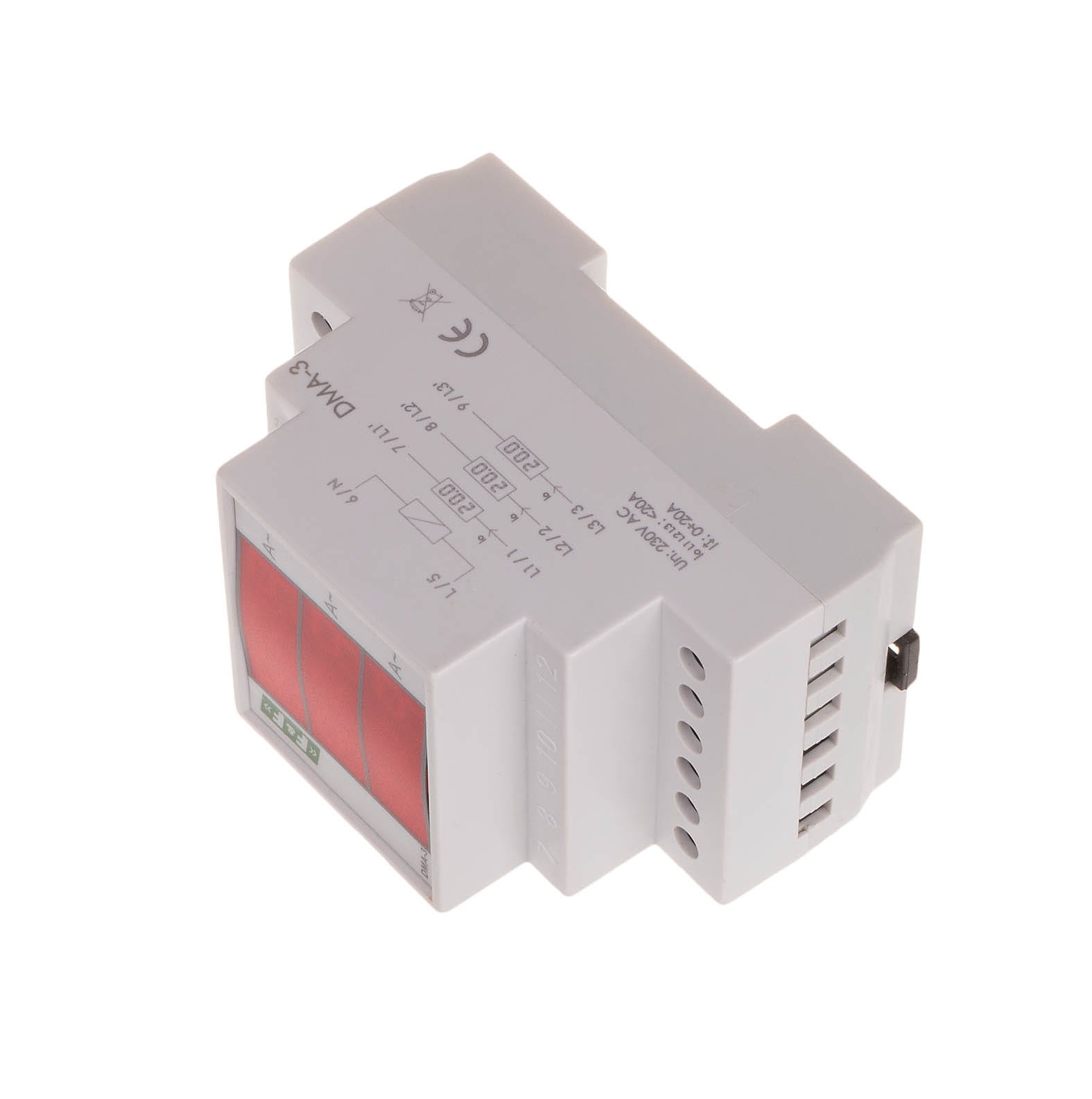

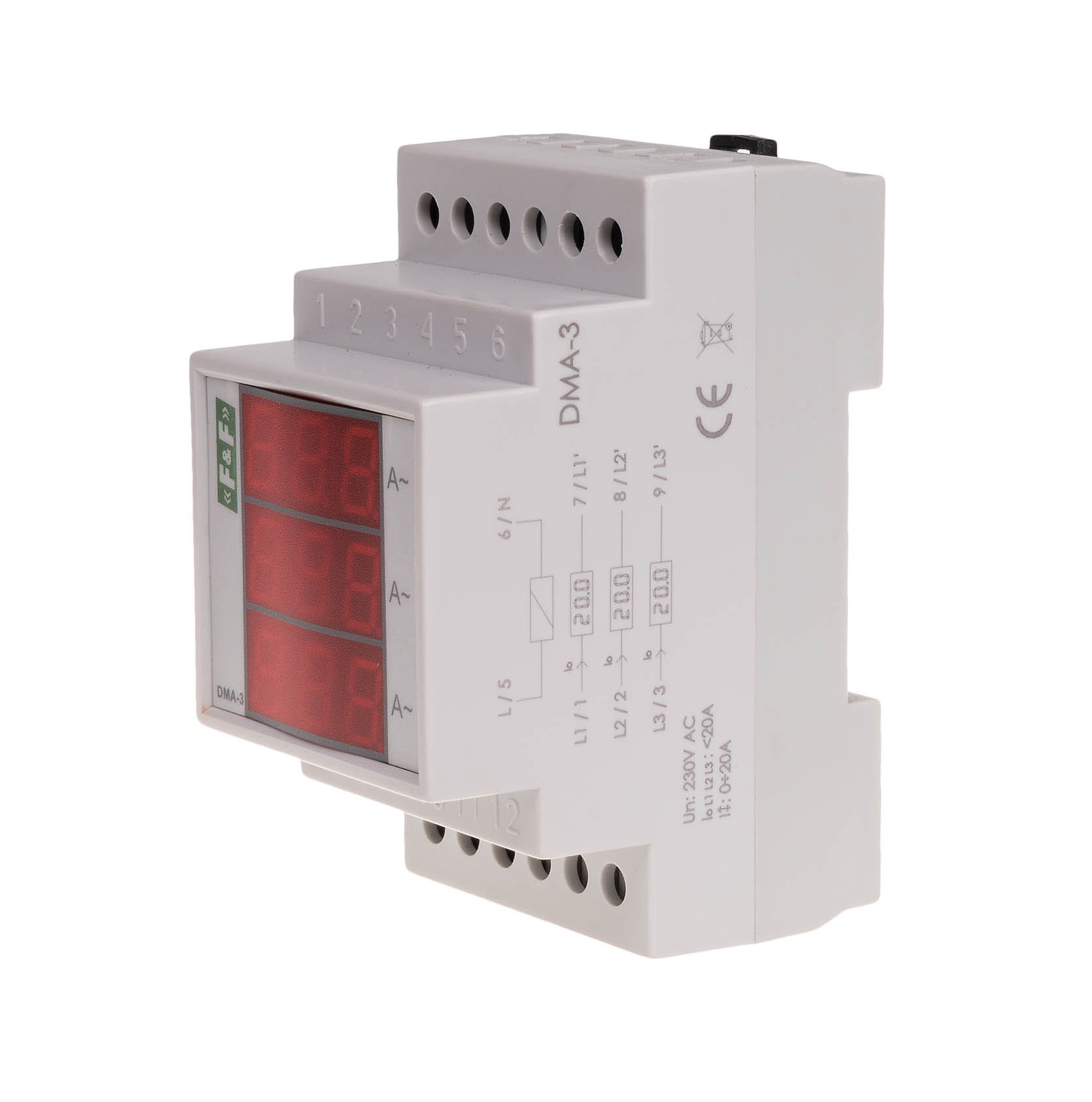

Model DMA-3-400-5A to cyfrowy, trójfazowy wskaźnik natężenia prądu (amperomierz) z serii DMA-3, produkowany przez firmę F&F. Jest to modułowe urządzenie instalacyjne przeznaczone do montażu na szynie DIN, stosowane do ciągłego monitorowania wartości natężenia prądu w każdej z trzech faz (L1, L2, L3) w układach sieci trójfazowej.

Charakterystyka Pomiaru Półpośredniego 400/5A

Oznaczenie 400/5A jednoznacznie definiuje, że wskaźnik jest przeznaczony do pracy z zewnętrznymi przekładnikami prądowymi o następujących parametrach:

• Pomiar Półpośredni: Wymaga zastosowania trzech przekładników prądowych (po jednym dla każdej fazy).
• Prąd Pierwotny (Zakres Wskazań): Wskaźnik został fabrycznie przeskalowany, aby wyświetlać rzeczywistą wartość prądu w głównym obwodzie w zakresie 0 ÷ 400 A na każdej z trzech faz. Wartość końcowa skali wynosi 400 A.
• Prąd Wtórny (Znamionowy Prąd Wejściowy): Amperomierz współpracuje z przekładnikami o znamionowym prądzie wtórnym 5 A. Wskaźnik dokonuje pomiaru prądu w obwodzie wtórnym (maksymalnie 5 A) i przelicza go na wartość pierwotną.

Główne Dane Techniczne

Wskaźnik DMA-3-400-5A charakteryzuje się następującymi parametrami technicznymi:

• Typ Urządzenia: Amperomierz cyfrowy, trójfazowy.
• Zakres Pomiarowy: 3 x (0 ÷ 400 A) (po skalowaniu przez przekładniki).
• Napięcie Zasilania: 100÷265 V AC.

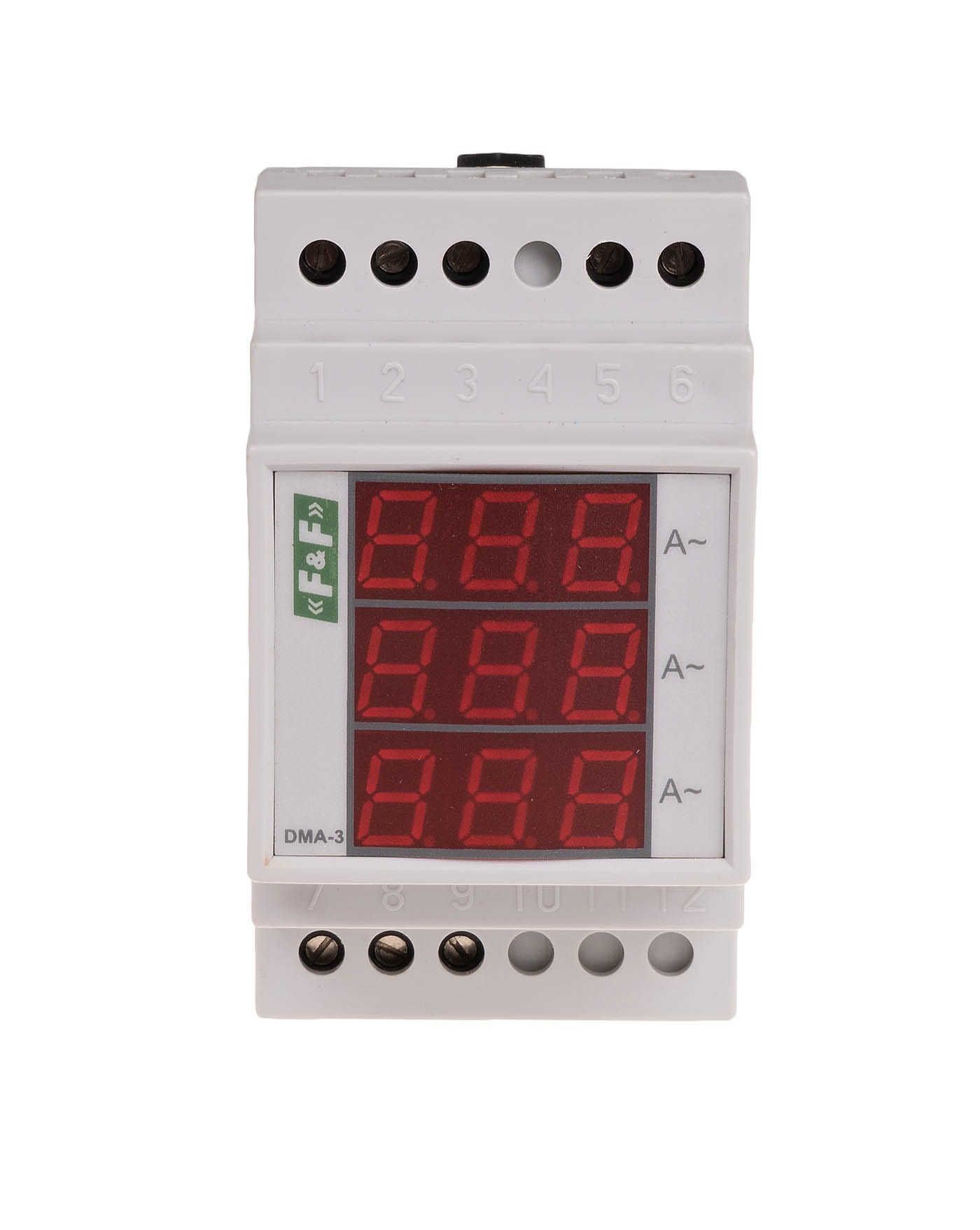

• Wyświetlacz: Dla każdej fazy 3-cyfrowy LED (wysokość cyfry 10 mm).
• Dokładność Wskazań: 1%.
• Wymiary: Szerokość 3 moduły (52,5 mm).
• Montaż: Na szynie TH-35 (DIN).
• Pobór Mocy: 4 W.
• Stopień Ochrony: IP20.
• Separacja: Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.

Dostępna jest również wersja True RMS (o symbolu np. DMA-3RMS-400-5A), która zapewnia poprawny pomiar wartości skutecznej prądu również przy przebiegach odkształconych (nie sinusoidalnych).
