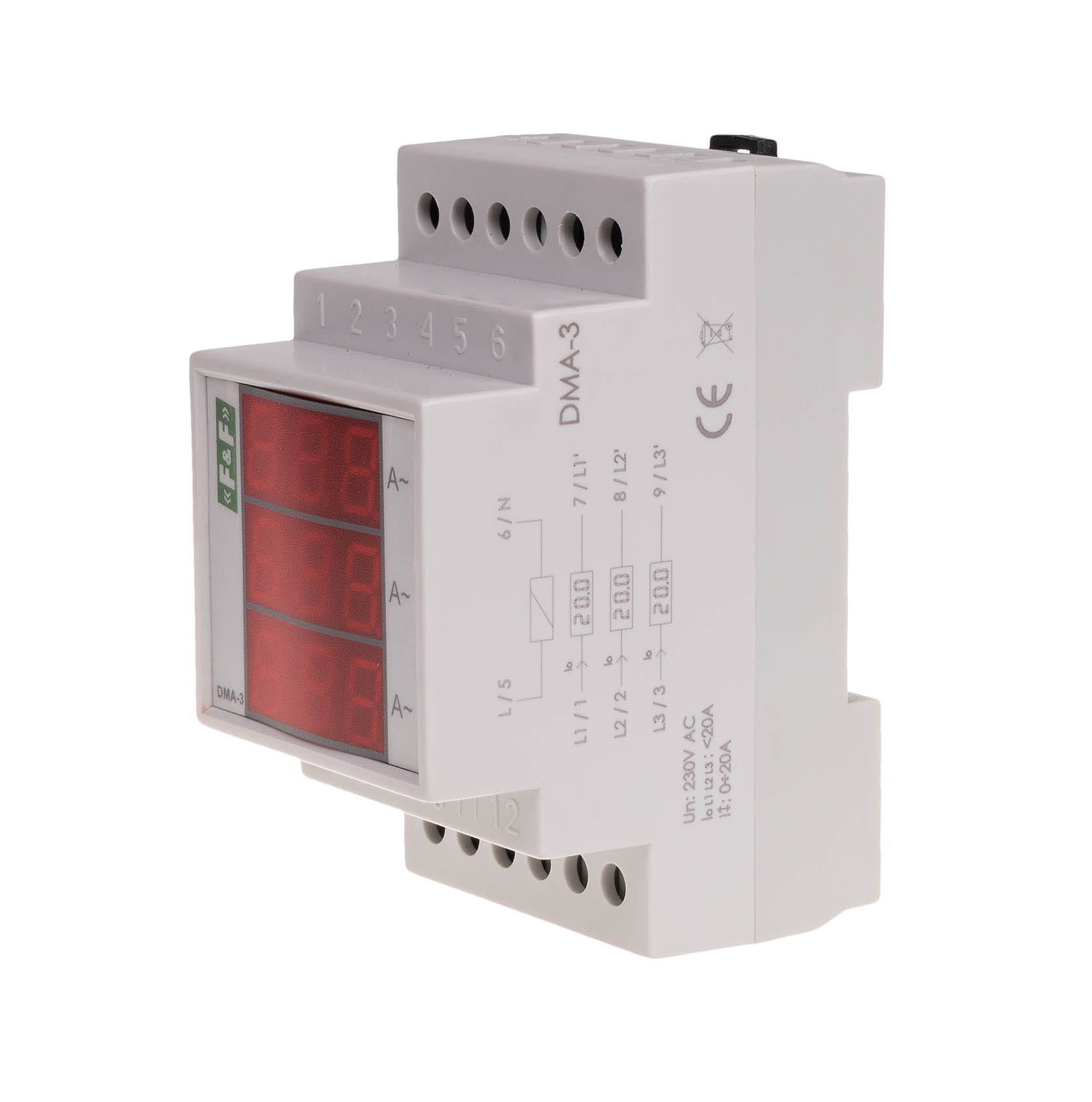

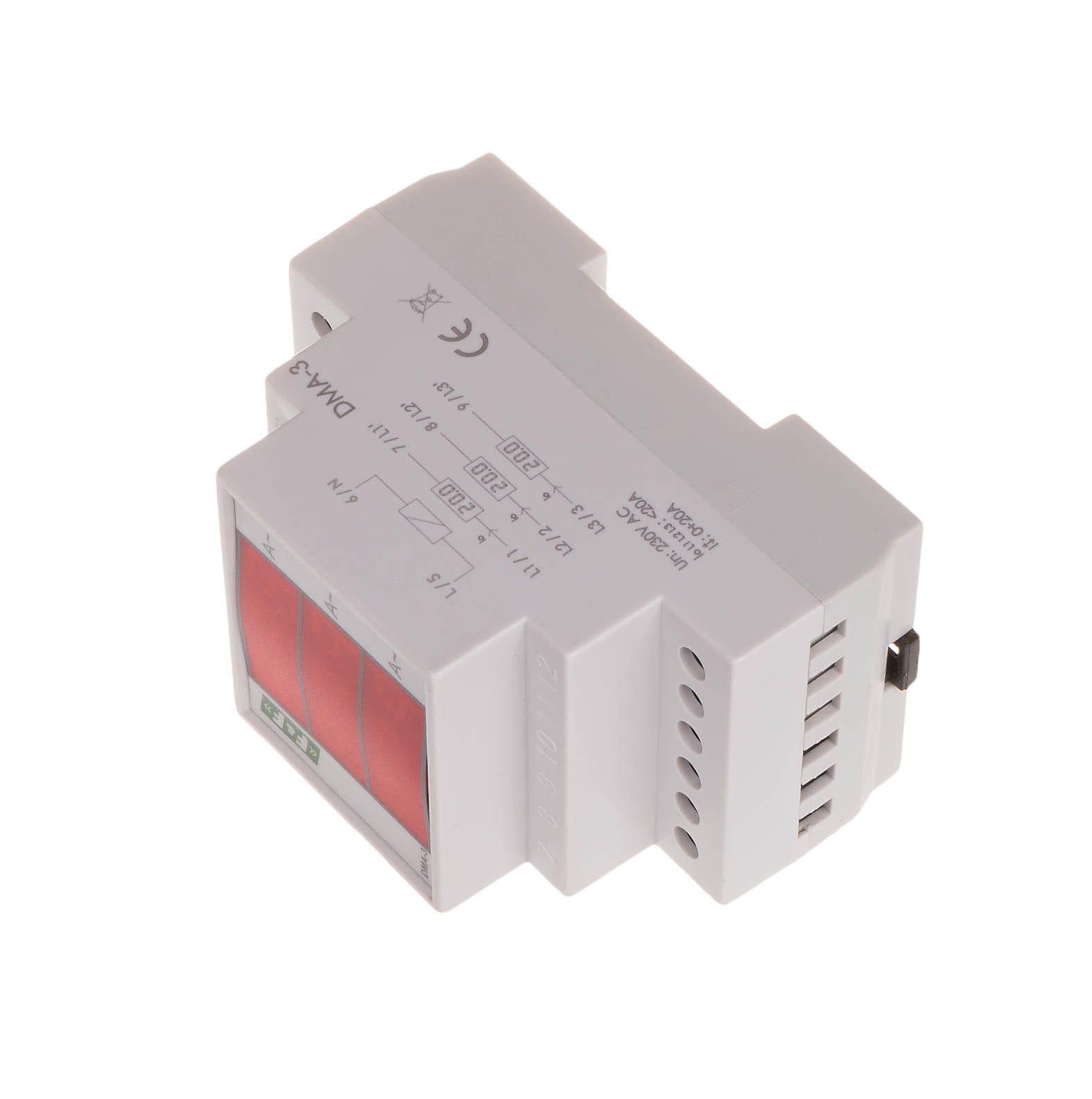

Cyfrowy Wskaźnik Natężenia Prądu Trójfazowy DMA-3-30-5A F&F

Pomiar Półpośredni, 30/5 A, Montaż na Szynie DIN

DMA-3-30-5A to cyfrowy amperomierz trójfazowy przeznaczony do ciągłego monitorowania i wyświetlania wartości obciążeń prądowych w trójfazowych obwodach elektrycznych. Jest to model przystosowany do pomiaru półpośredniego z wykorzystaniem zewnętrznych przekładników prądowych.

Oznaczenie 30/5A w nazwie (DMA-3-30-5A) określa, że wskaźnik jest fabrycznie przystosowany do współpracy z przekładnikami o przekładni 30/5 A, co oznacza, że maksymalny rzeczywisty prąd mierzony w sieci wynosi 30 A.

Kluczowe Cechy i Działanie

• Pomiar Półpośredni: Wskaźnik mierzy prąd w sposób pośredni. Do jego poprawnej pracy niezbędne jest podłączenie trzech przekładników prądowych o prądzie wtórnym 5 A (dla każdej fazy oddzielnie).
• Trójfazowy: Urządzenie mierzy i wyświetla natężenie prądu niezależnie dla każdej z trzech faz (L1, L2, L3).

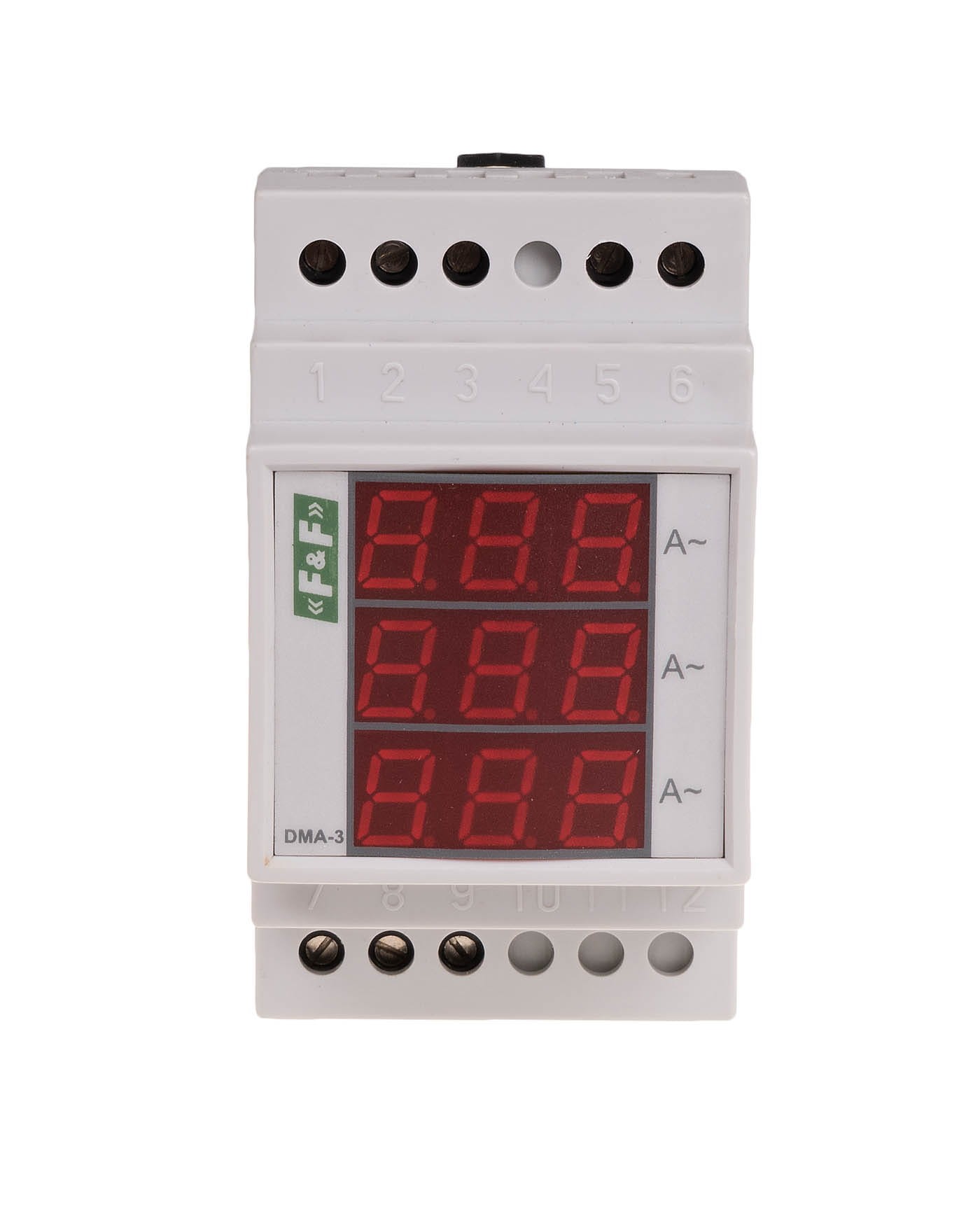

• Wyświetlacz: Posiada trzy 3-cyfrowe wyświetlacze LED (po jednym dla każdej fazy), umożliwiające łatwy i ciągły odczyt wartości.
• Wskazywana Wartość: Wskaźnik jest ustawiony tak, aby wyświetlać rzeczywistą wartość prądu pierwotnego (np. 30 A), a nie prądu wtórnego (np. 5 A) z przekładnika.
• Separacja Galwaniczna: Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
• Montaż: Moduł na szynę DIN 35 mm (zajmuje 3 moduły - 52,5 mm szerokości).

Wersje i Zastosowanie

Wersja DMA-3-30-5A (lub ogólnie DMA-3 z pomiarem pośrednim) jest przeznaczona do pomiaru prądów, które są wyższe niż 20 A, co jest granicą pomiaru bezpośredniego. Zastosowanie przekładników (w tym przypadku 30/5 A) pozwala na bezpieczny i precyzyjny pomiar w zakresie 0 ÷ 30 A.

Uwaga: Wskaźniki DMA są dostępne również w wersjach TrueRMS, które precyzyjniej mierzą prąd w przypadku przebiegów odkształconych (nieliniowych), np. przy odbiornikach impulsowych. Model DMA-3-30-5A może nie posiadać tej funkcji, chyba że jest to wyraźnie zaznaczone w pełnej specyfikacji (np. DMA-3-30-5A-TrueRMS).

Podstawowe Dane Techniczne
