Cyfrowy Wskaźnik Natężenia Prądu DMA-3-300-5A F&F

Trójfazowy Amperomierz Modułowy do Pomiaru Półpośredniego (300A)

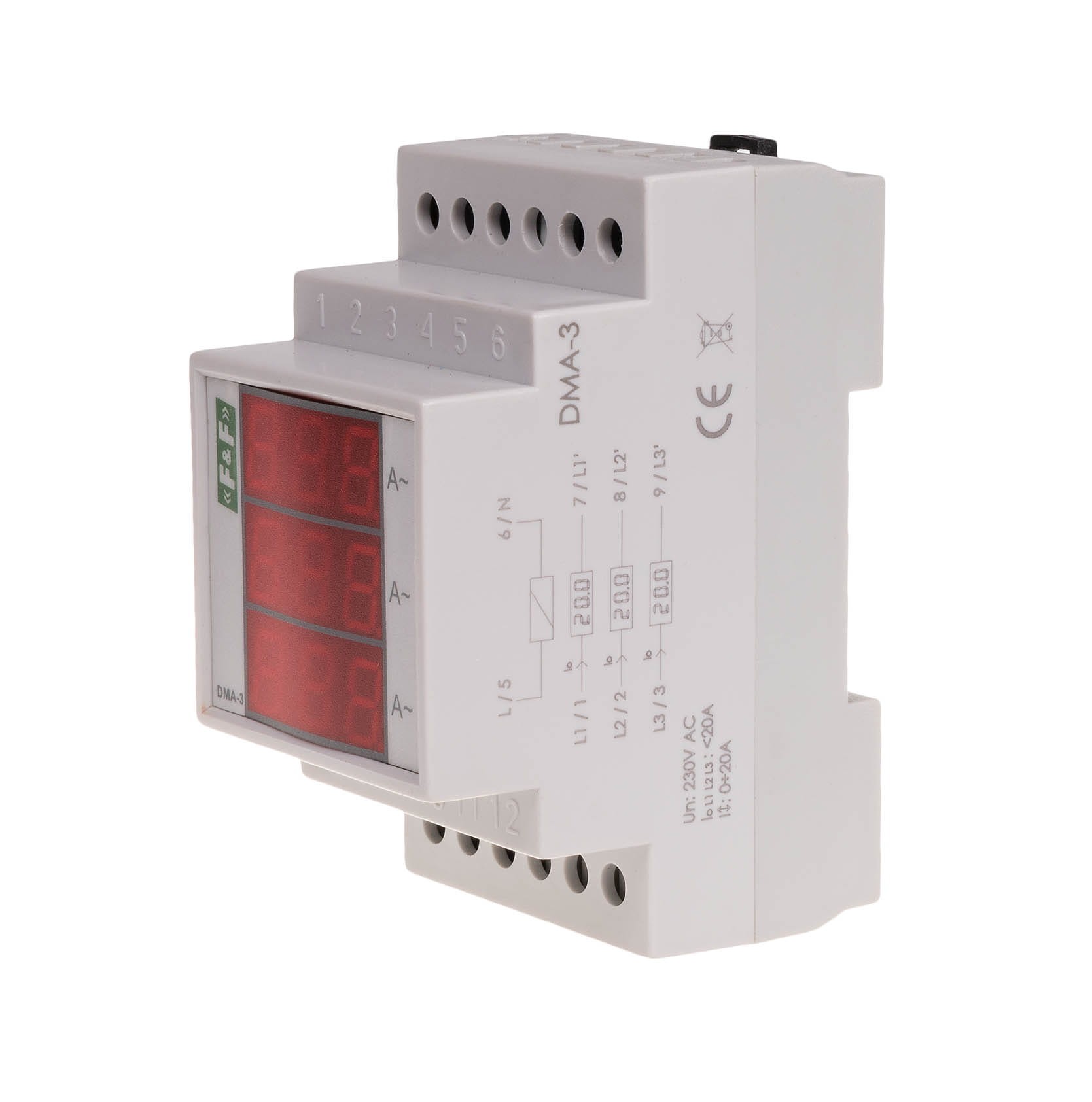

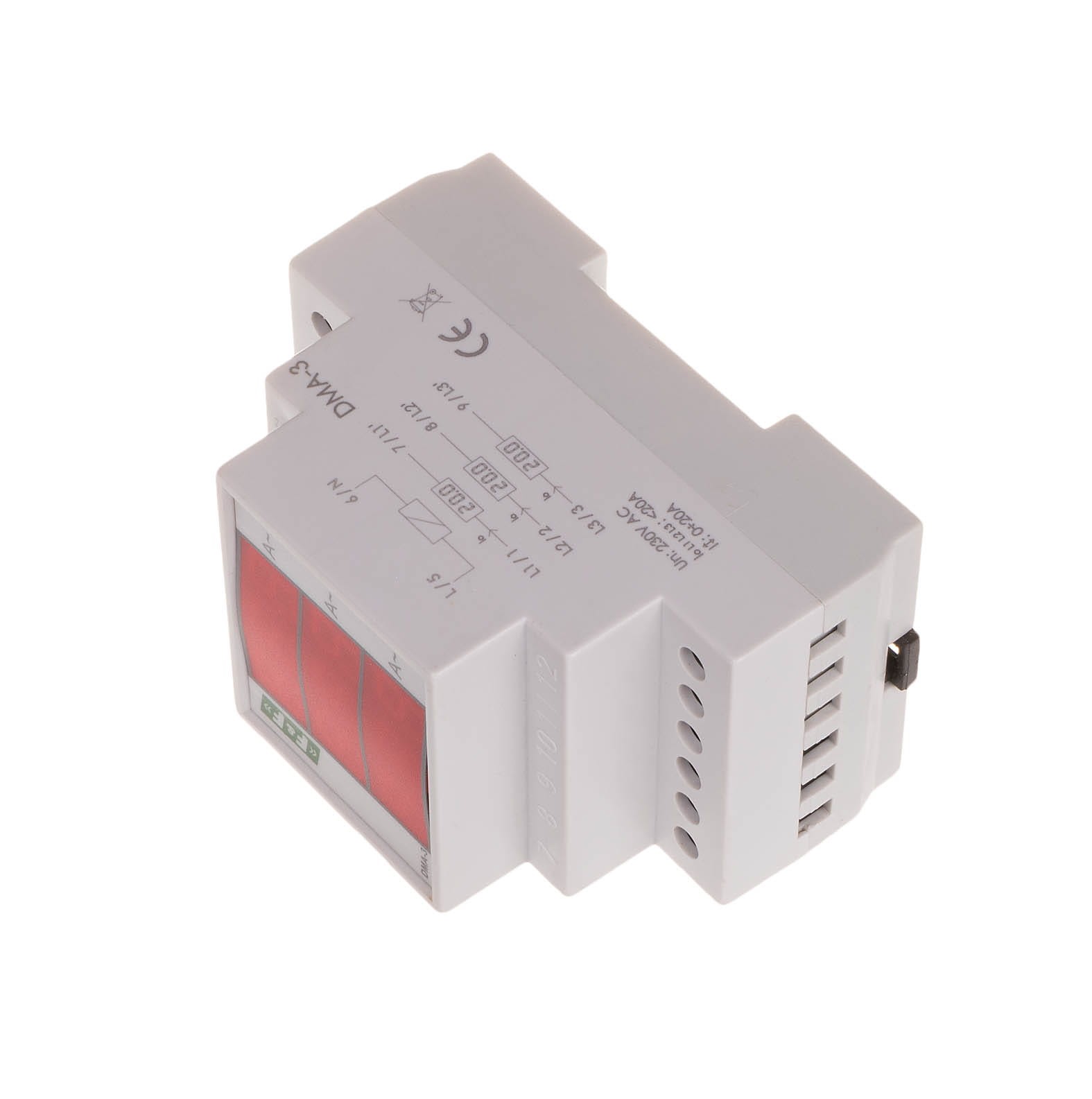

Model DMA-3-300-5A to cyfrowy, trójfazowy wskaźnik natężenia prądu (amperomierz) z serii DMA-3, produkowany przez firmę F&F. Jest to urządzenie modułowe, przeznaczone do montażu na szynie DIN w rozdzielnicach, służące do ciągłego pomiaru i odczytu obciążeń prądowych w każdej z trzech faz (L1, L2, L3) w instalacjach wysokoprądowych.

Charakterystyka Pomiaru Półpośredniego (300/5A)

Oznaczenie 300/5A jest kluczowe i określa parametry pomiarowe:

• Pomiar Półpośredni: Wymaga podłączenia do trzech zewnętrznych przekładników prądowych (CT - Current Transformers), po jednym na każdą fazę.
• Prąd Pierwotny (Wskazywany Zakres): Wskaźnik jest przeskalowany, aby wyświetlać prąd w głównym obwodzie w zakresie 0 ÷ 300 A na każdej fazie (wartość końcowa skali: 300 A).
• Prąd Wtórny (Znamionowy Prąd Wejściowy): Amperomierz współpracuje z przekładnikami o znamionowym prądzie wtórnym 5 A. Wskaźnik mierzy prąd płynący przez uzwojenie wtórne (maksymalnie 5 A) i przelicza go na rzeczywistą wartość prądu pierwotnego.

Główne Dane Techniczne

Poniżej kluczowe parametry dla wskaźnika DMA-3-300-5A (wersja standardowa, bez True RMS):

• Typ: Amperomierz cyfrowy, trójfazowy.
• Napięcie Zasilania: 100÷265 V AC.

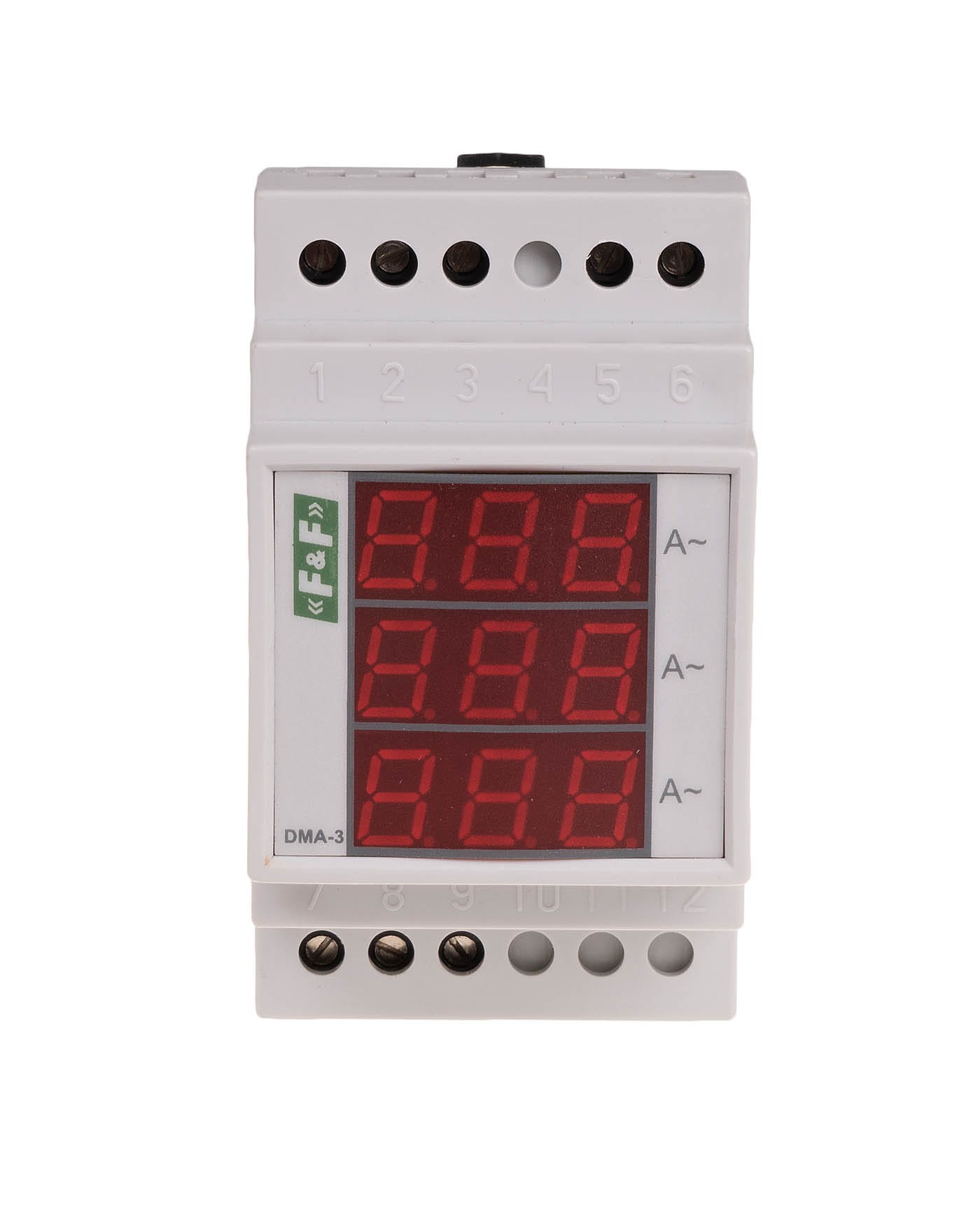

• Wyświetlacz: 3-cyfrowy LED dla każdej fazy (wysokość cyfry 10 mm), co umożliwia jednoczesny podgląd obciążenia na L1, L2 i L3.
• Dokładność Wskazań: 1%.
• Maksymalny Prąd Wtórny: 5 A (dla wejścia pomiarowego).
• Wymiary: Szerokość 3 moduły (52,5 mm).
• Montaż: Na szynie TH-35 (DIN).
• Pobór Mocy: 4 W.
• Separacja Obwodów: Obwód pomiarowy jest odseparowany galwanicznie od obwodu zasilania wskaźnika, co zwiększa bezpieczeństwo.

Informacje Dodatkowe

Dla aplikacji, w których prąd ma przebieg odkształcony (nieregularny), np. z powodu stosowania falowników lub zasilaczy impulsowych, zalecana jest wersja DMA-3RMS-300-5A (True RMS), która dokonuje pomiaru rzeczywistej wartości skutecznej prądu.
