Cyfrowy Wskaźnik Natężenia Prądu DMA-3-250/5A F&F

Trójfazowy Amperomierz Modułowy do Pomiaru Półpośredniego (250A)

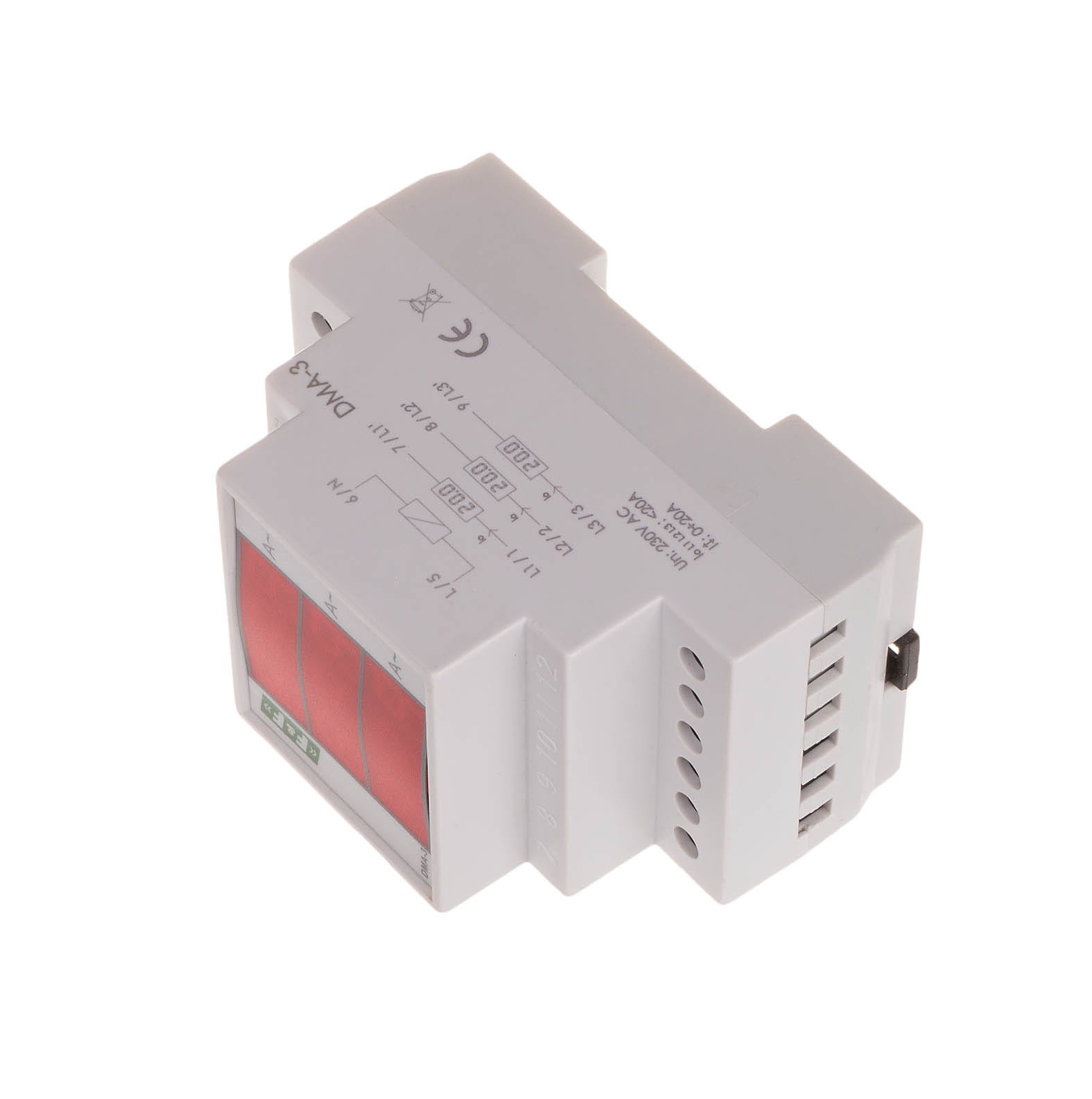

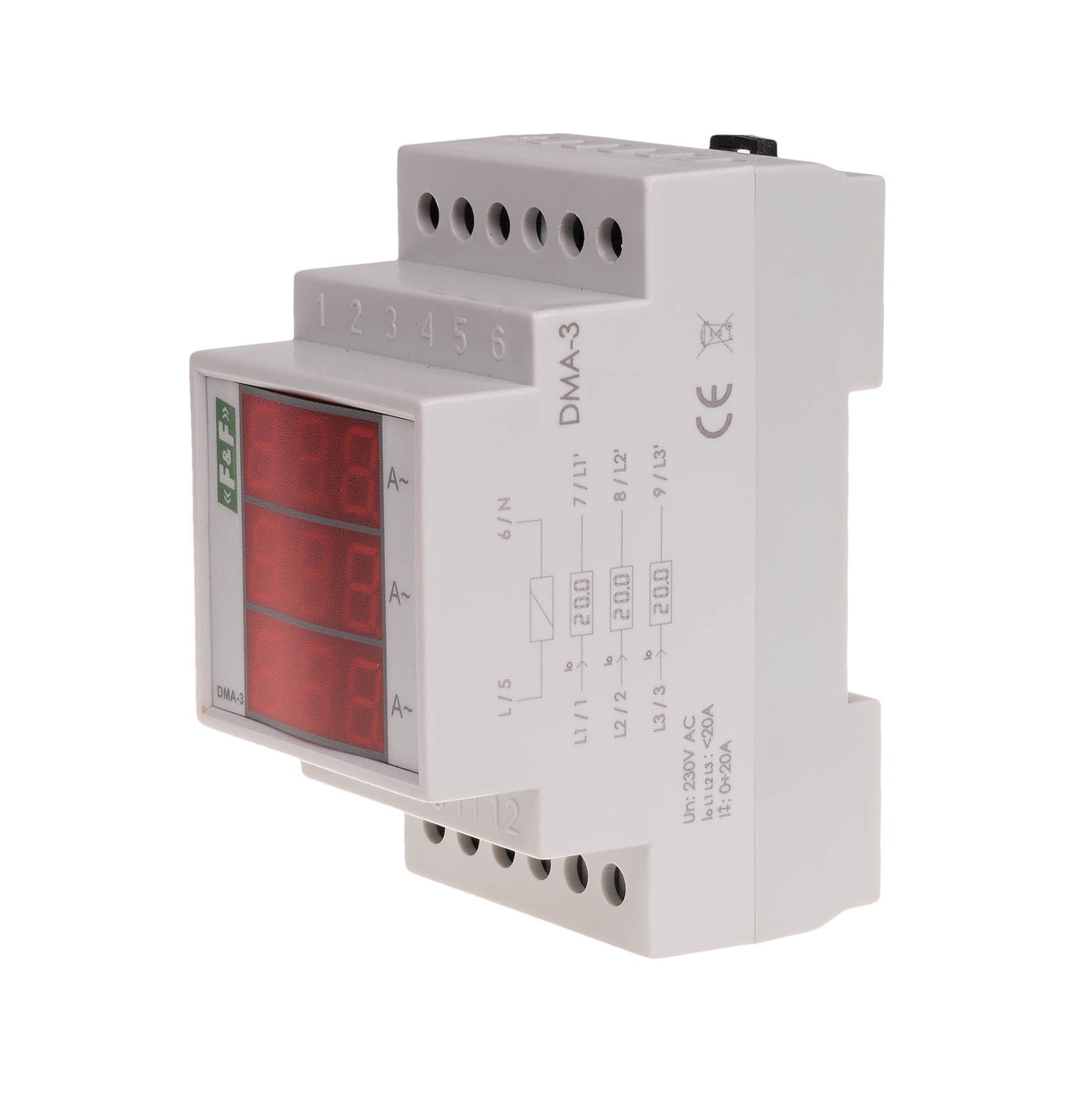

Model DMA-3-250/5A to cyfrowy, trójfazowy wskaźnik natężenia prądu (amperomierz) z serii DMA-3, produkowany przez firmę F&F. Urządzenie to jest przeznaczone do montażu na szynie DIN w rozdzielnicach i służy do ciągłego monitorowania prądów obciążenia w każdej z trzech faz dla instalacji o bardzo dużym poborze mocy.

Specyfikacja Pomiarowa 250/5A

Oznaczenie 250/5A jednoznacznie określa przeznaczenie wskaźnika do współpracy z przekładnikami prądowymi o konkretnej przekładni:

• Pomiar Półpośredni: Wymaga użycia trzech zewnętrznych przekładników prądowych (Current Transformers, CT).
• Prąd Pierwotny (Zakres Wskazań): Zakres pomiarowy i maksymalna wyświetlana wartość to 250 A na każdej fazie (L1, L2, L3).
• Prąd Wtórny (Znamionowy Prąd Wejściowy): Wskaźnik pracuje z przekładnikami o znamionowym prądzie wtórnym 5 A.

Wskaźnik mierzy skalowany, niższy prąd wtórny (0-5 A) i automatycznie przelicza go, wyświetlając na 3-rzędowym wyświetlaczu LED rzeczywistą wartość prądu (do 250 A) w głównym, wysokoprądowym obwodzie.

Kluczowe Parametry Techniczne DMA-3-250/5A

• Typ Urządzenia: Amperomierz trójfazowy, cyfrowy.
• Zakres Pomiarowy: 3 x (0 ÷ 250 A).
• Wartość Końcowa Skali: 250 A.
• Napięcie Zasilania: Typowo 100÷265 V AC.

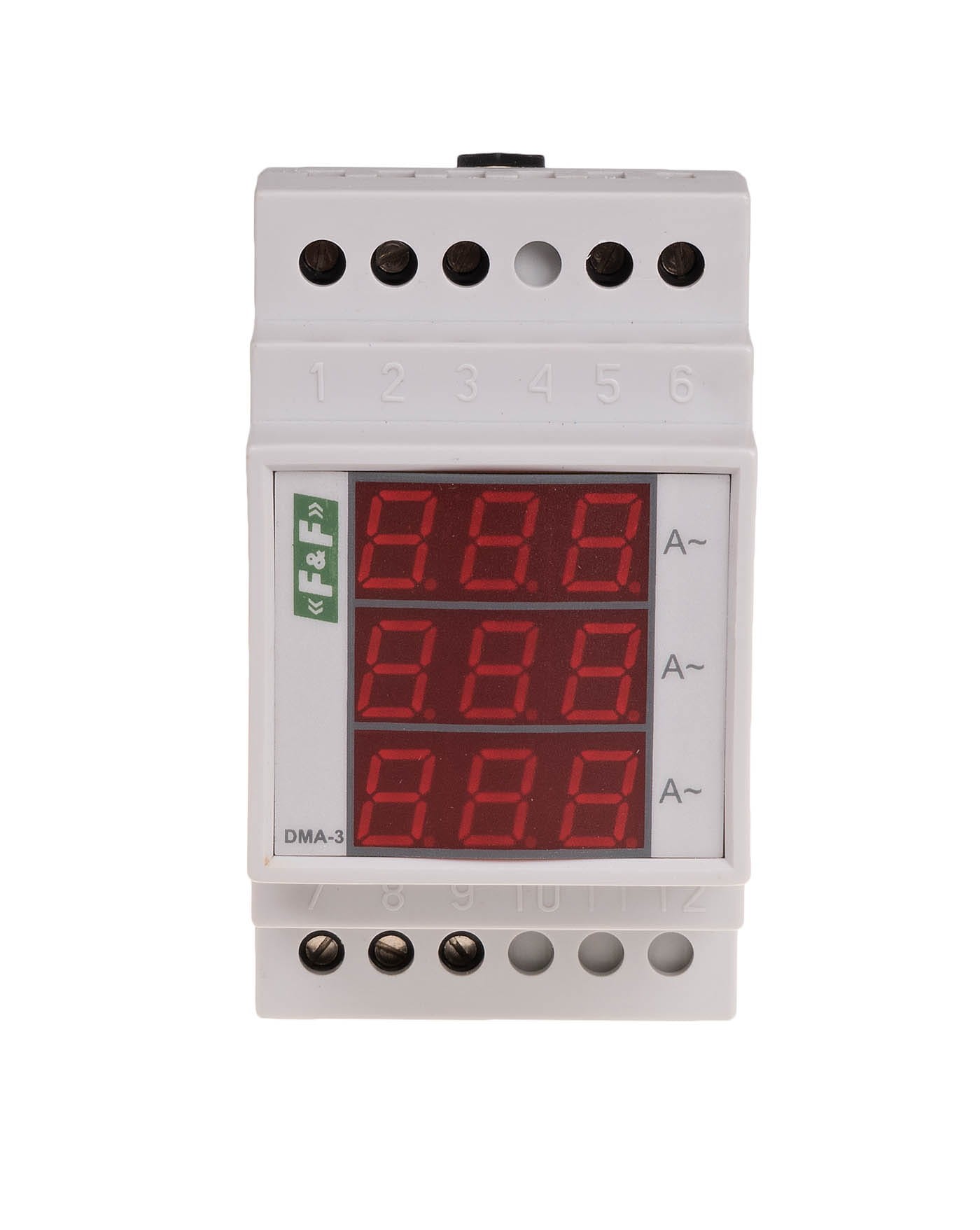

• Wyświetlacz: 3-rzędowy LED (dla L1, L2, L3), 3-cyfrowy.
• Klasa Dokładności: 1.
• Montaż: Na szynie TH-35 (DIN).
• Szerokość: 3 moduły (52,5 mm).
• Separacja: Obwód pomiarowy jest galwanicznie odseparowany od obwodu zasilania.

Zastosowanie

Wskaźnik jest idealny do zastosowania w dużych instalacjach elektrycznych, gdzie wymagane jest precyzyjne monitorowanie obciążenia do 250 A na fazę, w tym:

• Główne punkty zasilania i rozdzielnice przemysłowe.
• Centra danych i serwerownie.
• Monitoring zasilania dużych maszyn i urządzeń technologicznych.

W przypadku prądów o przebiegach odkształconych (zawierających wyższe harmoniczne), zaleca się użycie wersji DMA-3RMS-250/5A, która mierzy Rzeczywistą Wartość Skuteczną (True RMS).
