Cyfrowy Wskaźnik Natężenia Prądu DMA-3-200/5A F&F

Trójfazowy Amperomierz Modułowy do Pomiaru Półpośredniego (200A)

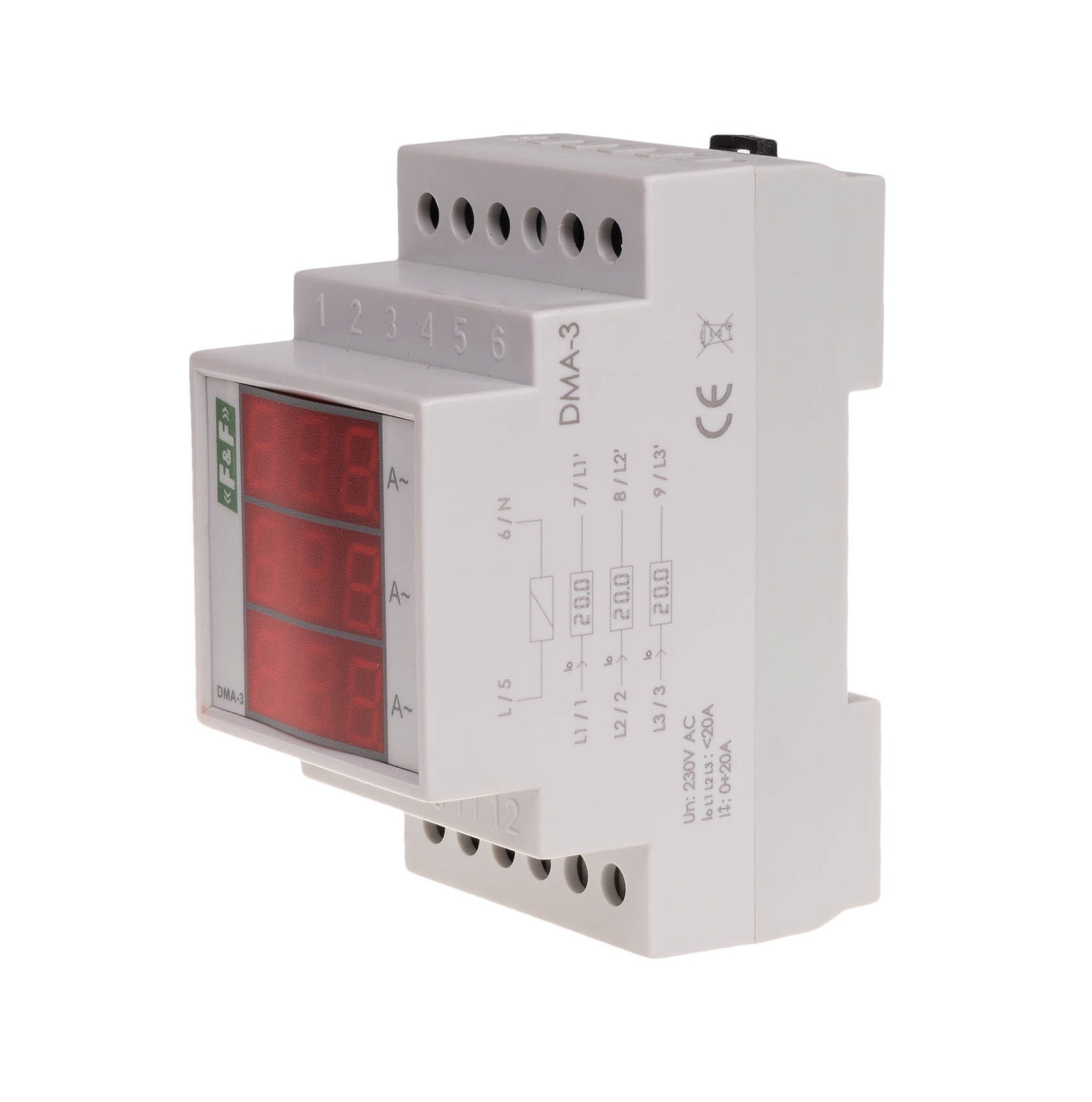

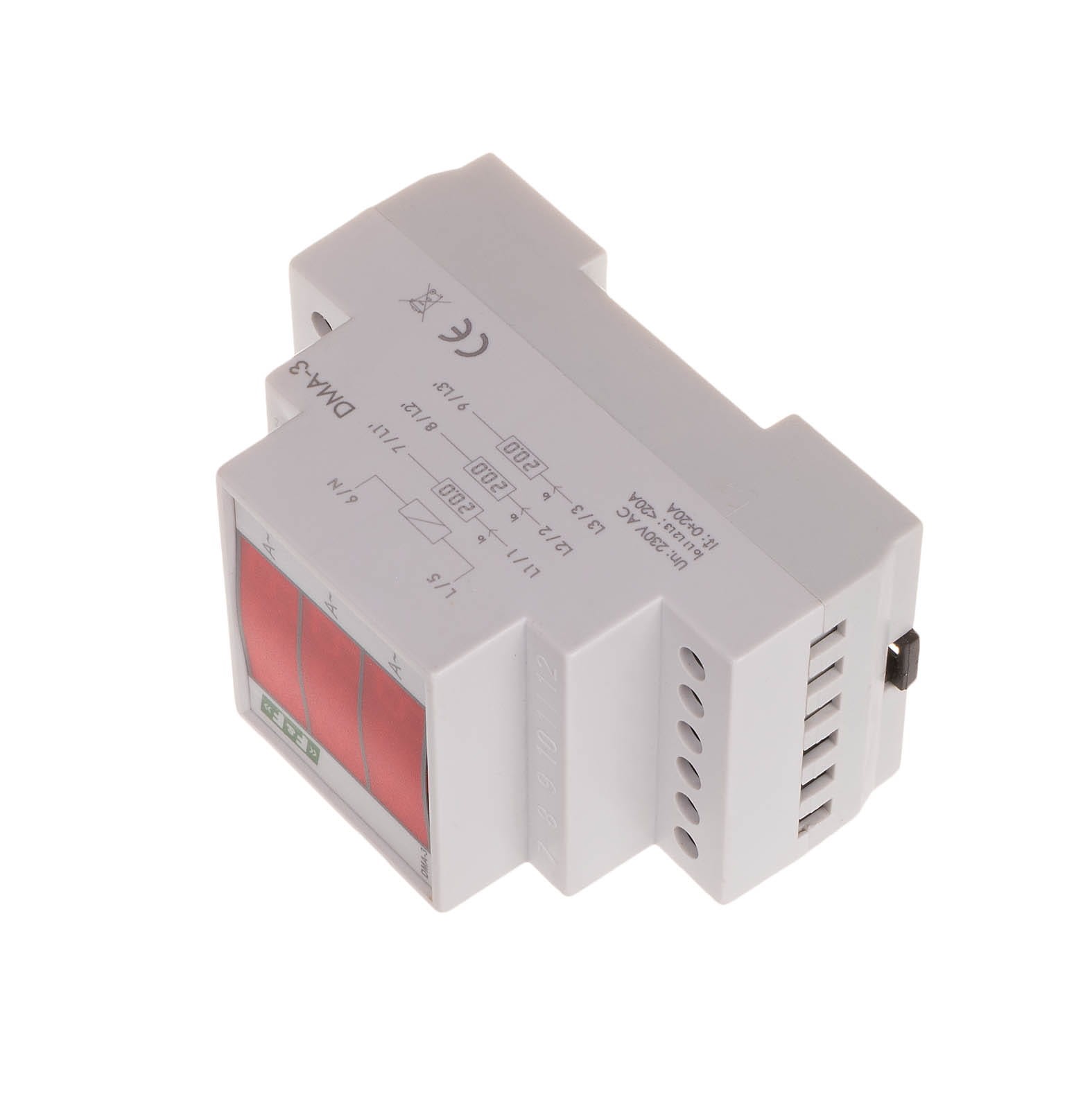

Model DMA-3-200/5A to cyfrowy, trójfazowy wskaźnik natężenia prądu (amperomierz) produkcji F&F. Jest to modułowe urządzenie na szynę DIN, służące do ciągłego i precyzyjnego monitorowania obciążenia prądowego w sieciach trójfazowych o wysokich prądach znamionowych.

Charakterystyka Pomiarowa 200/5A

Konfiguracja 200/5A oznacza, że wskaźnik jest fabrycznie przygotowany do współpracy z trzema zewnętrznymi przekładnikami prądowymi o przekładni 200/5 A (po jednym dla każdej fazy L1, L2, L3).

• Pomiar Trójfazowy: Mierzy i wyświetla natężenie prądu dla każdej z trzech faz osobno (3 kanały pomiarowe).
• Prąd Pierwotny (Zakres Mierzony): Maksymalny prąd w głównym obwodzie, który wskaźnik będzie wyświetlał, to 200 A na każdej fazie.
• Prąd Wtórny (Mierzony przez Wskaźnik): Wskaźnik jest podłączony do obwodów wtórnych przekładników, w których prąd znamionowy wynosi 5 A.

Wskaźnik DMA-3 dokonuje pomiaru na małym, bezpiecznym prądzie (do 5 A), a następnie przelicza i wyświetla na 3-rzędowym wyświetlaczu cyfrowym rzeczywistą wartość prądu (0 ÷ 200 A) w głównym obwodzie trójfazowym.

Podstawowe Dane Techniczne DMA-3 (Wersja z Przekładnikiem)

• Typ Urządzenia: Amperomierz trójfazowy, cyfrowy.
• Pomiar: Półpośredni (z użyciem przekładników prądowych 5A).
• Zakres Wskazań: 3 x (0 ÷ 200 A) (dla tej wersji).

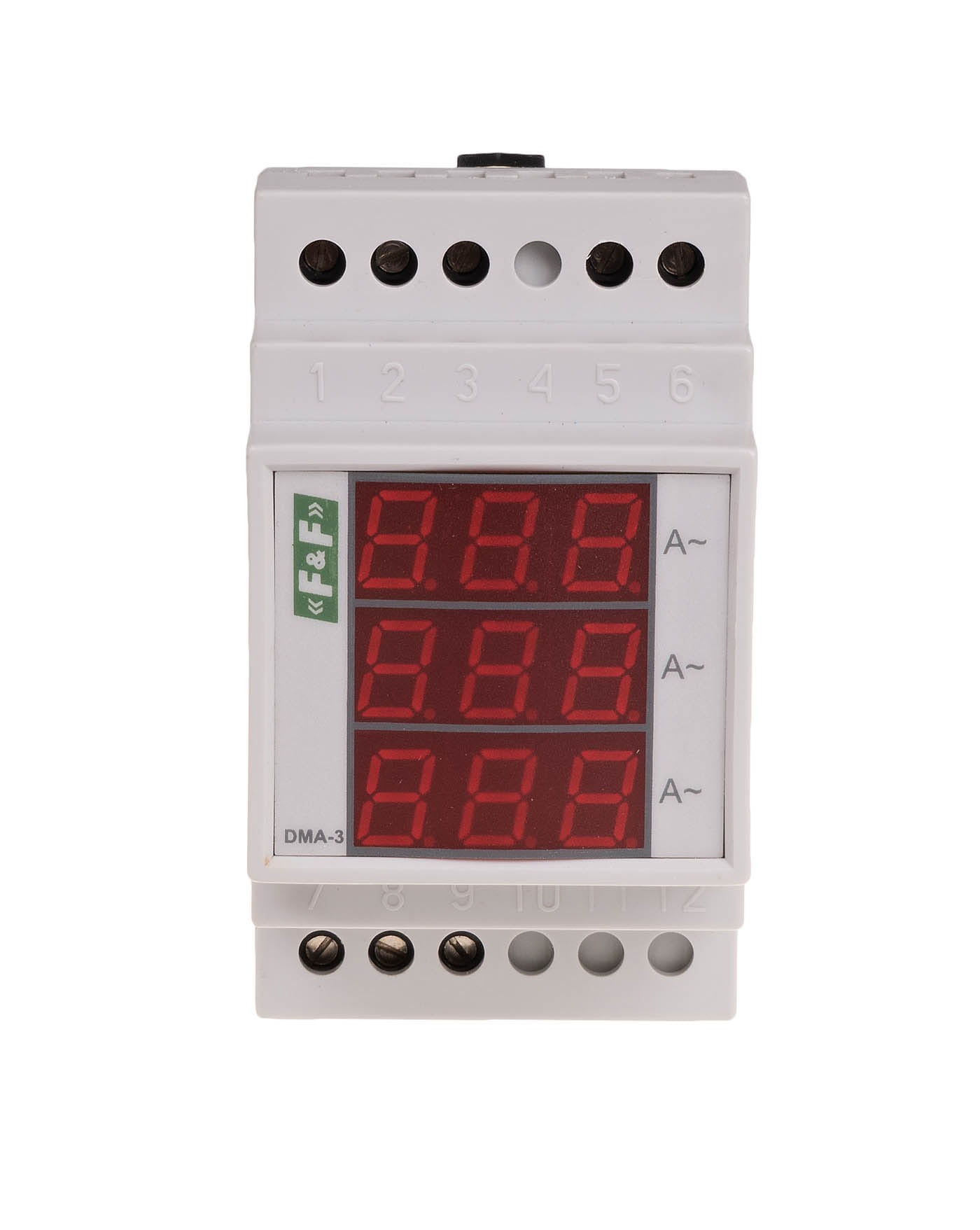

• Wyświetlacz: 3-rzędowy, 3-cyfrowy LED dla każdej fazy (wysokość cyfry 10 mm).
• Napięcie Zasilania: 100÷265 V AC.
• Dokładność Wskazań: Zazwyczaj 1%.
• Montaż: Na szynie DIN 35 mm.
• Wymiary: Szerokość 3 moduły (52,5 mm).

Zastosowanie

Model DMA-3-200/5A jest kluczowym elementem monitorowania dużych obciążeń trójfazowych, takich jak:

• Instalacje zasilające maszyny przemysłowe i linie produkcyjne.
• Główne rozdzielnice zasilające w budynkach komercyjnych i dużych obiektach.
• Systemy wymagające stałej kontroli obciążenia fazowego i wykrywania asymetrii.

W celu pomiaru prądów o przebiegach zniekształconych, dostępna jest również wersja True RMS (o lepszej dokładności), oznaczana jako np. DMA-3RMS-200/5A.
