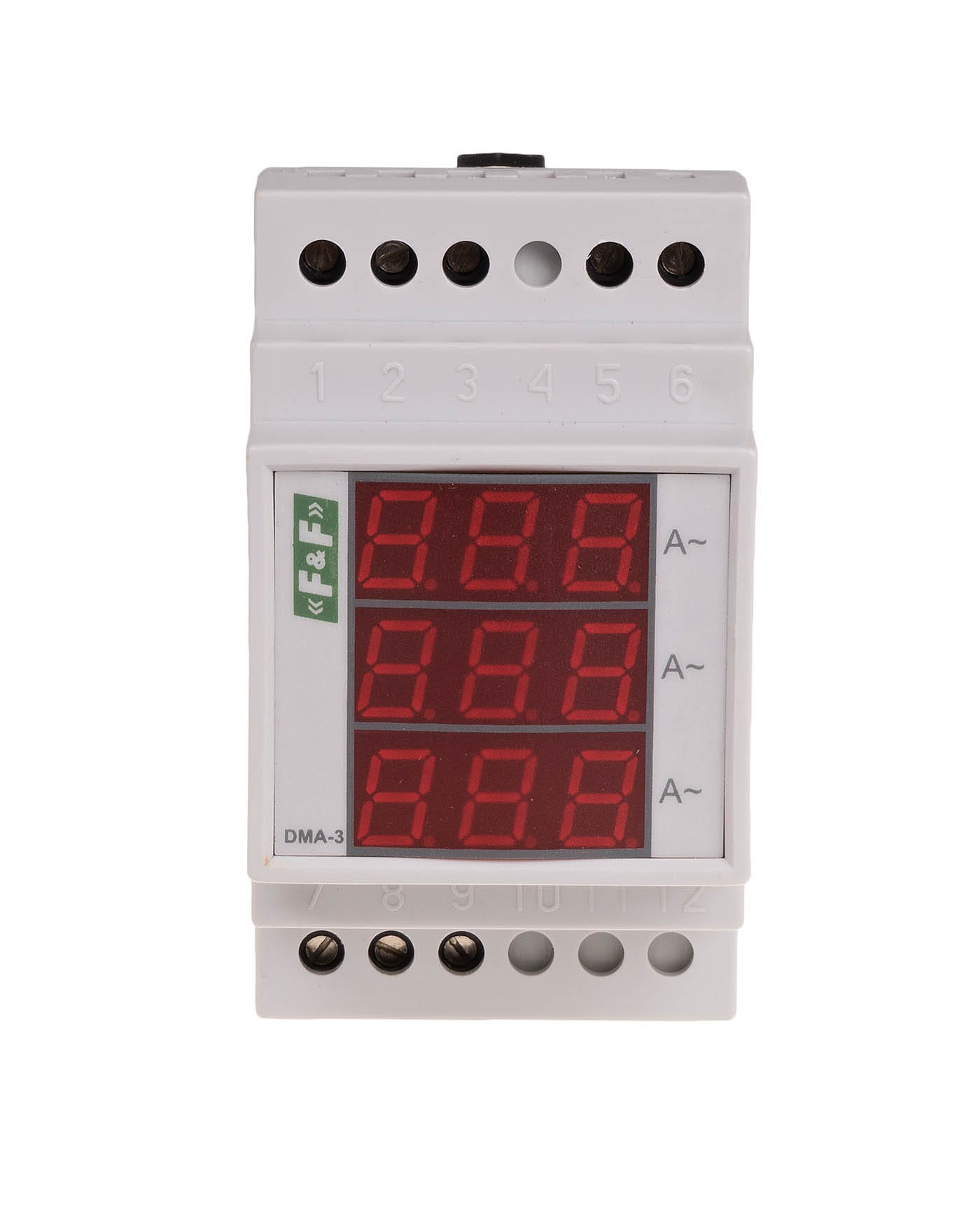

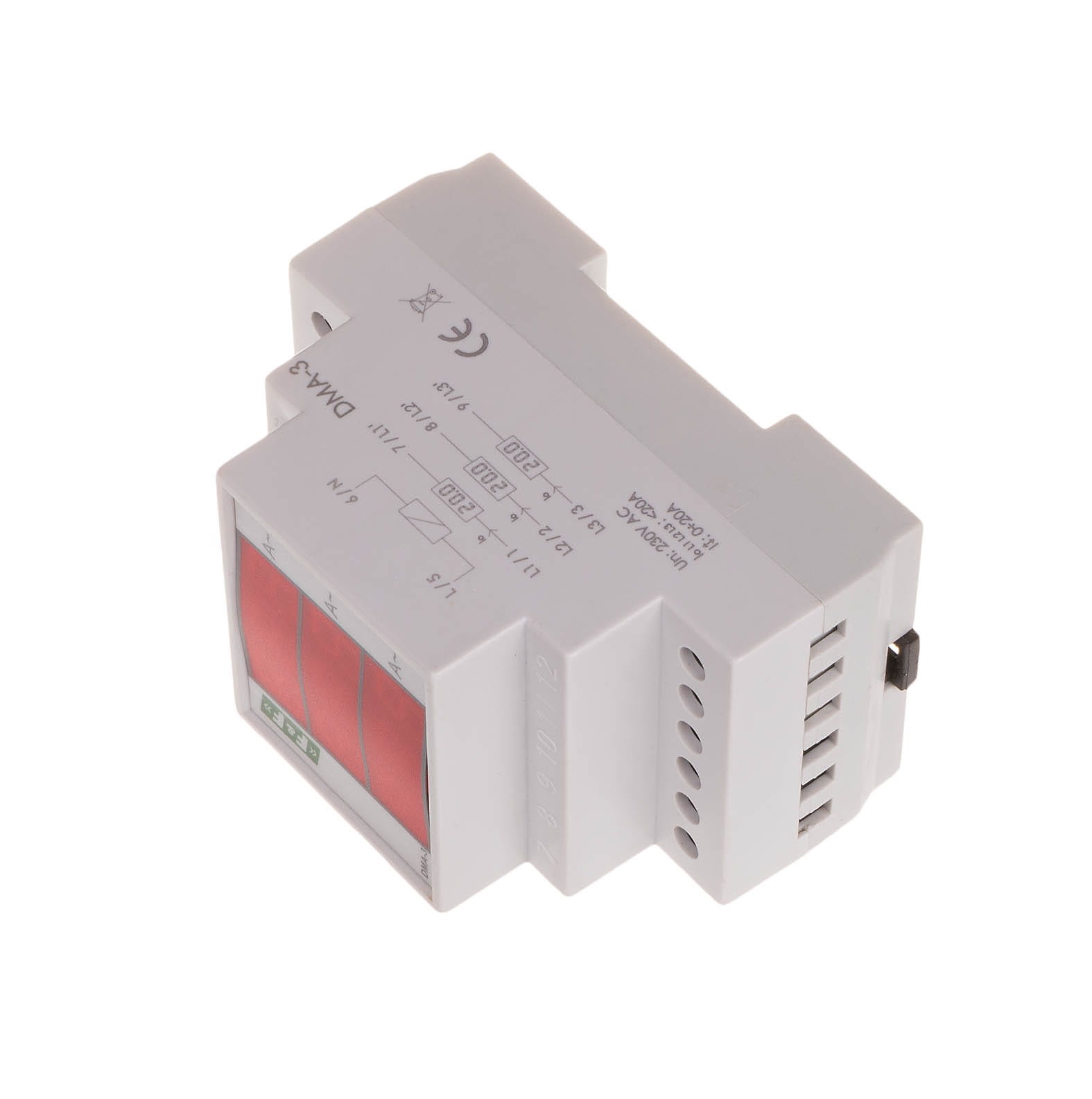

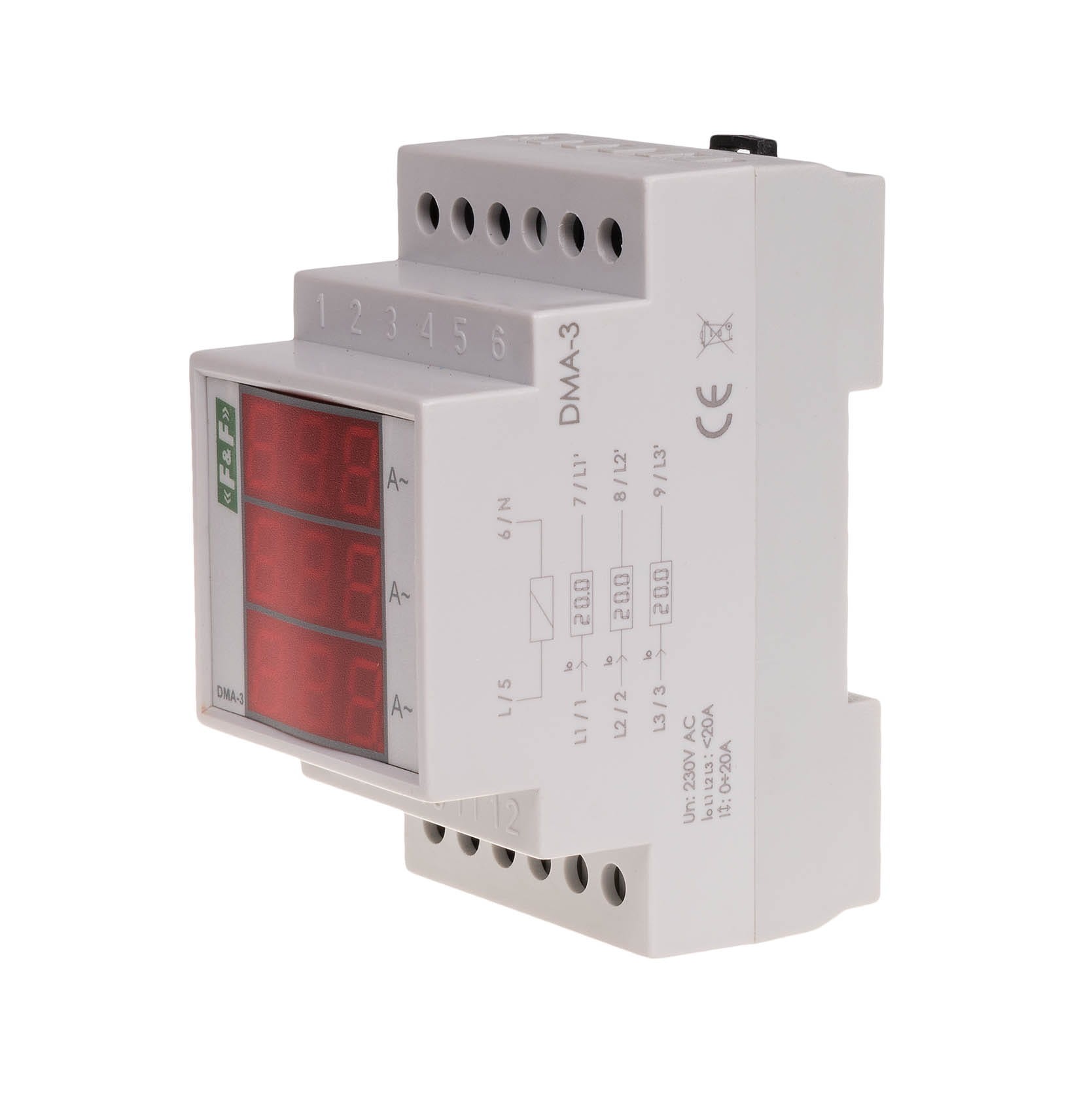

Cyfrowy Wskaźnik Natężenia Prądu DMA-3-100/5A F&F

Trójfazowy Amperomierz Modułowy do Pomiaru Półpośredniego

Model DMA-3-100/5A to cyfrowy, trójfazowy wskaźnik natężenia prądu (amperomierz) produkcji F&F. Jest przeznaczony do ciągłego monitorowania obciążenia w każdej z trzech faz w sieciach trójfazowych, wykorzystując metodę pomiaru półpośredniego.

Specyfika Modelu DMA-3-100/5A

Wskaźnik ten jest specjalnie skalibrowany do współpracy z trzema zewnętrznymi przekładnikami prądowymi o przekładni 100/5 A (po jednym na każdą fazę).

• Trójfazowy: Mierzy i wyświetla natężenie prądu dla każdej z trzech faz niezależnie.
• Prąd Pierwotny (Zakres Mierzony): Maksymalna wartość prądu w głównym obwodzie, która będzie wyświetlana, to 100 A na każdej fazie.
• Prąd Wtórny (Mierzony przez Wskaźnik): Wskaźnik jest zasilany przez obwody wtórne przekładników prądowych, w których prąd nie przekracza 5 A.

Urządzenie, mierząc niższy prąd wtórny, automatycznie przelicza i wyświetla na wyświetlaczu cyfrowym rzeczywiste natężenie prądu (0 ÷ 100 A) w głównym obwodzie trójfazowym.

Podstawowe Parametry Techniczne (Seria DMA-3)

• Typ: Amperomierz trójfazowy, modułowy.
• Pomiar: Półpośredni (z zastosowaniem przekładników prądowych o I wtórnym 5 A).
• Zakres Wskazań: 3 x (0 ÷ 100 A) (skalowany pod przekładniki 100/5A).
• Napięcie Zasilania: 100÷265 V AC.
• Wyświetlacz: 3-rzędowy, 3-cyfrowy LED dla każdej fazy (wysokość cyfry 10 mm).
• Dokładność Wskazań: Zazwyczaj 1%.
• Montaż: Na szynie DIN 35 mm (zajmuje 3 moduły, czyli 52,5 mm szerokości).
• Separacja: Obwód pomiarowy jest odseparowany galwanicznie od obwodu zasilania wskaźnika.

Zastosowanie

Wskaźnik DMA-3-100/5A jest niezbędny w aplikacjach przemysłowych, rozdzielnicach głównych, czy instalacjach komercyjnych do:

• Monitorowania symetrii obciążenia i ciągłej kontroli prądów fazowych (L1, L2, L3).
• Kontroli prądu zasilania silników trójfazowych, transformatorów i innych odbiorników o dużym poborze prądu (do 100 A na fazę).
• Integracji z systemami monitorowania zużycia energii elektrycznej.

Ważna uwaga: W przypadku pomiaru prądów o przebiegach odkształconych (nieliniowych) zaleca się stosowanie wersji True RMS (oznaczanej jako np. DMA-3RMS-100/5A), która mierzy rzeczywistą wartość skuteczną prądu.
