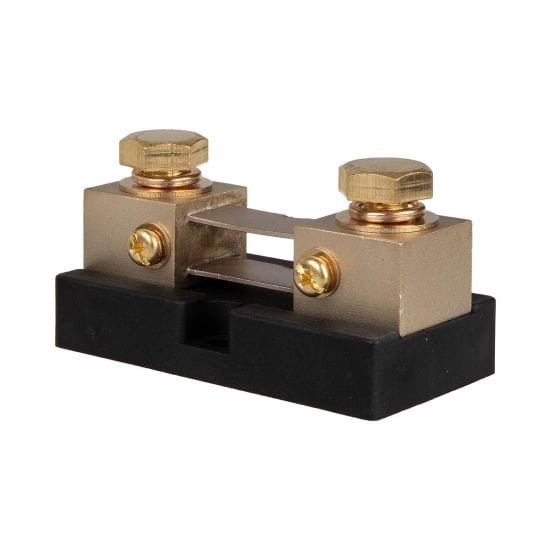

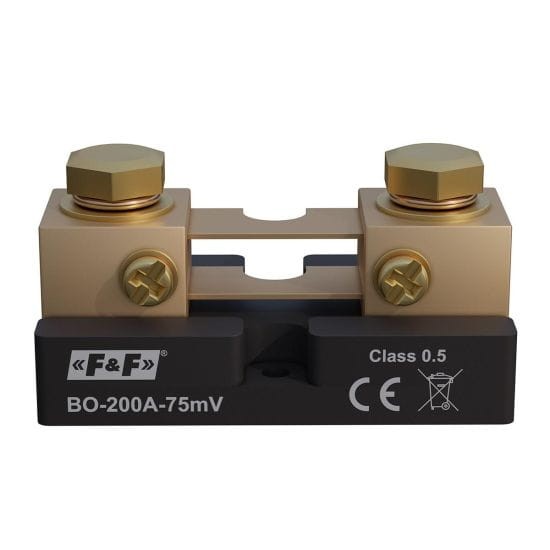

Bocznik Pomiarowy BO-200-75 F&F (200 A / 75 mV)

BO-200-75 to bocznik pomiarowy (rezystor o bardzo niskiej, precyzyjnej rezystancji) firmy F&F. Jest przeznaczony do pomiaru dużych prądów stałych (DC) o natężeniu do 200 Amperów. Jego głównym zadaniem jest konwersja wysokiego prądu na niski, standardowy sygnał napięciowy, który może być zmierzony przez przyrządy pomiarowe.

Działanie i Przeznaczenie

Bocznik działa na zasadzie Prawa Ohma:


• Jest włączany szeregowo w obwód główny, którym płynie mierzony prąd.

• Przepływ prądu o natężeniu I powoduje na boczniku spadek napięcia U (U = I $\cdot$ R).

• Urządzenie pomiarowe (np. miliwoltomierz, licznik energii) mierzy to niewielkie napięcie U i na tej podstawie określa oraz wyświetla wartość przepływającego prądu I.

Główne Zastosowanie

Model BO-200-75 jest stosowany wszędzie tam, gdzie konieczne jest monitorowanie dużych prądów stałych, w szczególności:


• W dużych instalacjach fotowoltaicznych (PV).

• W systemach zasilania awaryjnego i bankach akumulatorów (np. do pomiaru prądu ładowania i rozładowywania).

• Do współpracy z dedykowanymi licznikami energii (np. LE-01d F&F) lub amperomierzami panelowymi w szafach sterowniczych.

Kluczowe Dane Techniczne


• Prąd Znamionowy (Izn): 200 A.

• Napięcie Wyjściowe Znamionowe (Uwy): 75 mV. (Spadek napięcia przy prądzie 200 A).

• Klasa Dokładności: 0,5.

• Rezystancja Bocznika (R): Rezystancję można obliczyć: R = Uwy/Izn = 0,075 V / 200 A = 0,000375 $\Omega$ (0,375 m$\Omega$).

• Przeciążalność Ciągła: 120% prądu znamionowego ($\approx$ 240 A).

• Przeciążalność Krótkotrwała (5 s): 500% prądu znamionowego (1000 A).

• Zaciski Prądowe (Główny Obwód): Śruby M10.

• Zaciski Napięciowe (Pomiarowe): Śruby M5.

• Montaż: Tablicowy.

Bocznik BO-200-75 jest kluczowym komponentem do precyzyjnego i bezpiecznego rozszerzenia zakresu pomiarowego amperomierzy w instalacjach o dużym zapotrzebowaniu na prąd stały.
