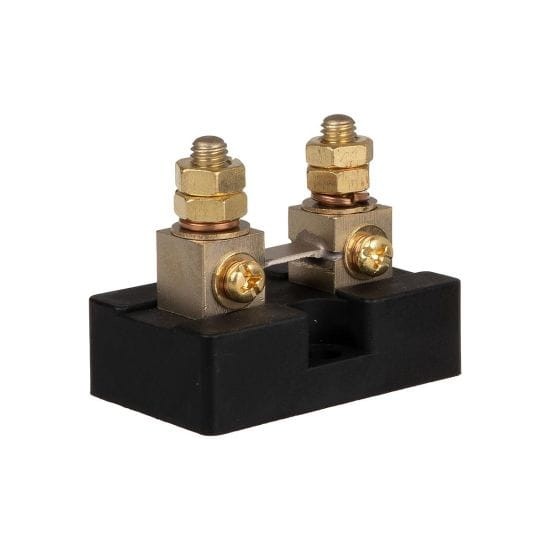

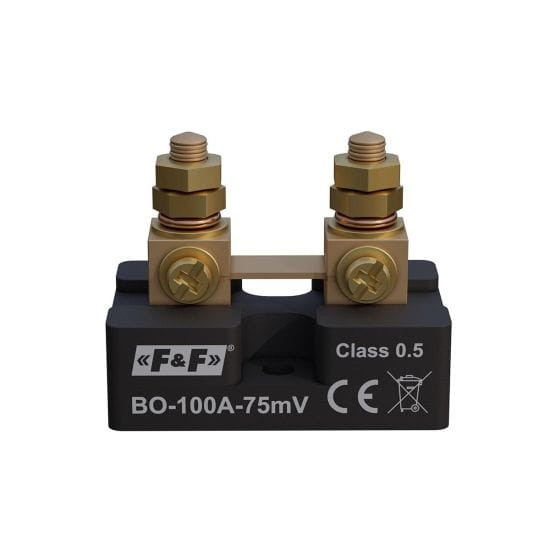

Bocznik Pomiarowy BO-100-75 F&F (100 A / 75 mV)

BO-100-75 to bocznik pomiarowy (specjalny opornik o bardzo małej rezystancji) firmy F&F, przeznaczony do pomiaru dużych wartości prądu stałego (DC). Jest to niezbędny element, który umożliwia pomiar prądu za pomocą standardowych miliwoltomierzy lub dedykowanych liczników energii, przekształcając duży prąd w niewielki, mierzalny spadek napięcia.

Zasada Działania i Zastosowanie

Bocznik wykorzystuje Prawo Ohma, gdzie spadek napięcia jest wprost proporcjonalny do natężenia przepływającego prądu:


• Rezystor Pomiarowy: Bocznik podłącza się szeregowo w główny obwód, w którym ma być mierzony prąd.

• Spadek Napięcia: Gdy prąd o natężeniu I przepływa przez bocznik o rezystancji R, generowany jest spadek napięcia U (U = I $\cdot$ R).

• Odczyt: Wartość tego spadku napięcia jest mierzona przez przyrząd pomiarowy (np. miliwoltomierz) wyskalowany bezpośrednio w amperach.

Zastosowanie

Bocznik BO-100-75 stosuje się do precyzyjnego monitorowania wysokich prądów stałych w:


• Instalacjach fotowoltaicznych (PV).

• Systemach akumulatorowych (monitorowanie ładowania/rozładowywania).

• Zasilaczach i prostownikach dużej mocy.

• Połączeniu z dedykowanymi licznikami energii (np. F&F LE-01d) lub amperomierzami panelowymi.

Kluczowe Parametry BO-100-75


• Prąd Znamionowy (Izn): 100 A. Maksymalna wartość prądu, dla której bocznik pracuje w parametrach znamionowych.

• Napięcie Wyjściowe Znamionowe (Uwy): 75 mV. Spadek napięcia generowany przy prądzie 100 A.

• Rezystancja Bocznika (R): Rezystancję bocznika oblicza się: R = Uwy/Izn = 0,075 V / 100 A = 0,00075 $\Omega$ (0,75 m$\Omega$).

• Klasa Dokładności: 0,5. Oznacza błąd pomiaru $\pm 0,5\%$ wartości mierzonej.

• Zaciski Prądowe: Śruby M6.

• Zaciski Napięciowe (Pomiarowe): Śruby M4.

• Montaż: Tablicowy.
