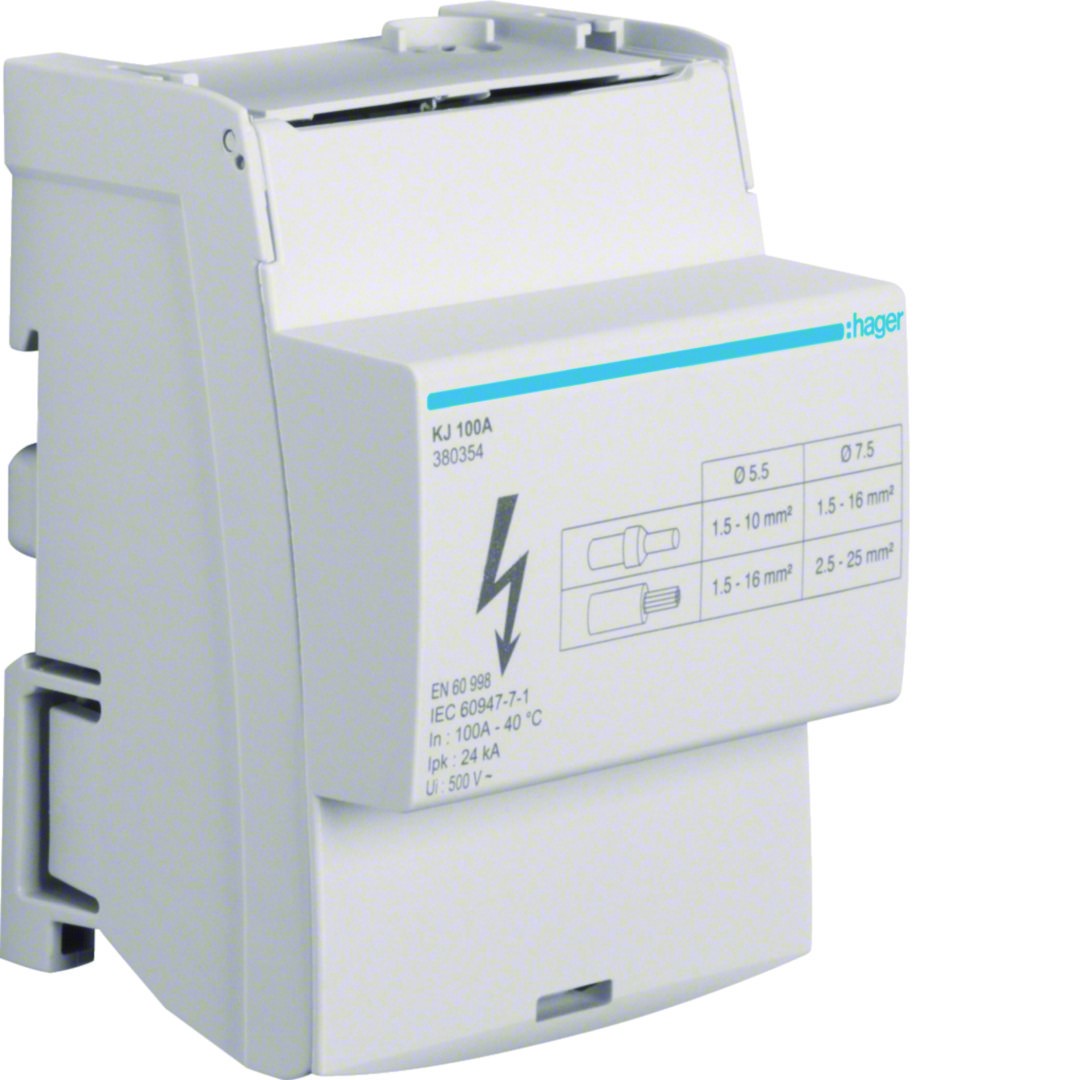

Blok rozdzielczy 4-polowy 100A – Hager KJ100A

4-biegunowy (L1-L2-L3-N) | Prąd znamionowy: 100A | Montaż na szynę DIN

Blok rozdzielczy Hager KJ100A to wysokiej jakości modułowy element instalacji elektrycznej, służący do sprawnego i bezpiecznego rozdzielania energii elektrycznej w układach trójfazowych. Pozwala na estetyczne odejście z głównego zasilania (do 100A) na szereg mniejszych zabezpieczeń, zapewniając przy tym doskonałą przejrzystość wewnątrz rozdzielnicy i minimalizując ryzyko błędów przy krosowaniu przewodów.

Główne zalety bloku Hager KJ100A:

• Kompaktowa konstrukcja: Zajmuje minimalną ilość miejsca na szynie DIN, zastępując rozbudowane mostki kablowe i zwiększając przejrzystość instalacji.
• Bezpieczeństwo (IP20): Wyposażony w zintegrowane osłony izolacyjne, które chronią instalatora przed przypadkowym dotykiem części pod napięciem.
• Wysoka obciążalność 100A: Solidne szyny mosiężne pozwalają na bezawaryjną pracę przy dużych obciążeniach, eliminując ryzyko przegrzania styków.
• Uniwersalny montaż: Przystosowany do szybkiego zatrzaskiwania na standardowej szynie DIN (TH35), co znacząco przyspiesza proces prefabrykacji szafy.
• Zróżnicowane zaciski: Każdy biegun posiada otwory o różnych średnicach, co umożliwia podłączenie zarówno grubego przewodu zasilającego, jak i cieńszych przewodów odpływowych.

Parametry Techniczne

• Producent: Hager
• Kod produktu: KJ100A
• Liczba biegunów: 4P (L1-L2-L3-N)
• Prąd znamionowy In: 100 A
• Znamionowe napięcie izolacji Ui: 500 V AC
• Stopień ochrony: IP20
• Sposób montażu: Szyna DIN (TH35)
• Materiał zacisków: Mosiądz

Zastosowanie produktu

• Rozdzielnice główne i budynkowe: Idealny do rozdziału zasilania z wyłącznika głównego na poszczególne rzędy aparatury modułowej.
• Szafy sterownicze: Porządkowanie torów zasilających w zaawansowanych układach automatyki przemysłowej.
• Modernizacja instalacji: Łatwe dodawanie nowych sekcji zasilania w istniejących rozdzielnicach bez konieczności kłopotliwego mostkowania przewodami.

Informacja dla instalatora: Blok KJ100A ułatwia zachowanie wymaganych odstępów izolacyjnych i porządku w przewodach. Przy podłączaniu przewodów typu linka, zaleca się stosowanie odpowiednich tulejek zaciskowych, co gwarantuje maksymalną powierzchnię styku i wieloletnią, bezawaryjną pracę połączenia.
