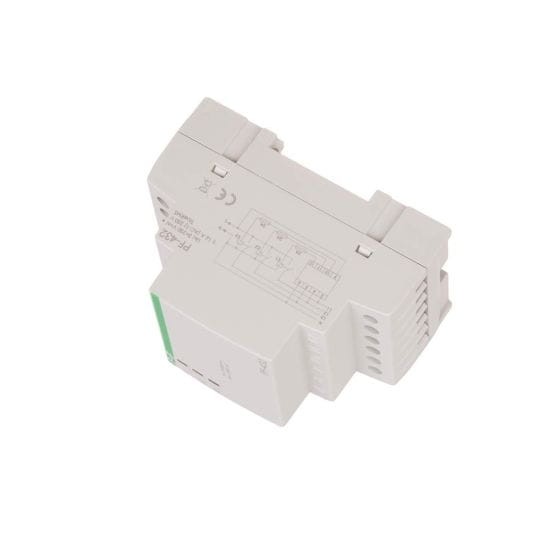

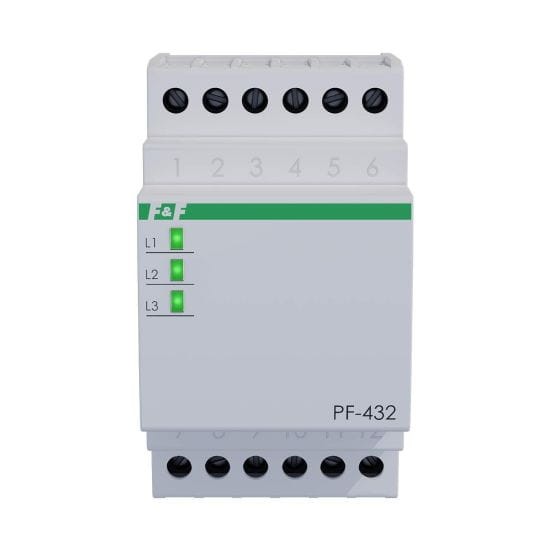

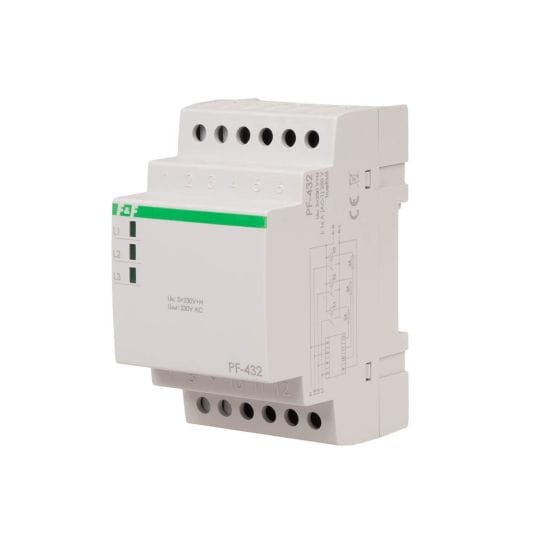

Automatyczny Przełącznik Faz (3-Modułowy, Z Priorytetem) PF-432-TRMS F&F

PF-432-TRMS to automatyczny przełącznik faz, modułowe urządzenie przeznaczone do sterowania zewnętrznym stycznikiem trójfazowym (lub trzema stycznikami jednofazowymi). Jego zadaniem jest automatyczne przełączanie zasilania jednofazowego odbiornika na fazę o najlepszych parametrach napięciowych w sieci 3×230 V + N. Urządzenie dokonuje precyzyjnego pomiaru wartości skutecznej napięcia True RMS i działa z fazą priorytetową (L1), która jest zawsze wybierana w pierwszej kolejności, jeśli mieści się w dopuszczalnym zakresie.

Kluczowe Parametry i Funkcje PF-432-TRMS

• Typ Urządzenia: Automatyczny Przełącznik Faz.
• Montaż: Szyna TH-35 (DIN).
• Pomiar: True RMS (Rzeczywista Wartość Skuteczna).
• Faza Priorytetowa: L1 (Wybierana w pierwszej kolejności).
• Zasilanie (Fazy Wejściowe): Sieć trójfazowa (L1, L2, L3) 3×230 V AC + N.
• Wyjście Sterujące: 3 Styki Zwierne (3 x NO) o obciążalności 1 A (sygnał do cewek styczników).

Charakterystyka Działania:

Urządzenie monitoruje trzy napięcia wejściowe i wybiera tę fazę, która mieści się w dopuszczalnym, stałym zakresie napięć, z zachowaniem priorytetu dla fazy L1. Nie zawiera przekaźnika mocy; zamiast tego, podaje napięcie na cewkę zewnętrznego stycznika. Kluczowe cechy to:

• Metoda Pomiaru: True RMS.
• Stały Zakres Napięcia Pracy: 185 ÷ 255 V.
• Faza Priorytetowa: L1. Przełączenie na L2 lub L3 nastąpi tylko, gdy L1 wyjdzie poza zadany zakres.
• Histereza Przełączania: 5 V.
• Czas Przełączania: Maksymalnie 0,2 s.
• Brak Regulacji: Brak możliwości regulacji progów napięcia i czasów przełączenia, co upraszcza instalację.
• Prąd Obciążenia: Zależny od zastosowanego zewnętrznego stycznika.

Wyjścia 3 x NO (L1, L2, L3) umożliwiają podłączenie cewek styczników, co pozwala na przełączanie bardzo dużych obciążeń, a pomiar True RMS gwarantuje precyzyjną ocenę stanu sieci.

Specyfikacja Techniczna (podsumowanie)

PF-432-TRMS to precyzyjny (True RMS), automatyczny przełącznik faz dla styczników, który z priorytetem L1 zapewnia stabilne zasilanie obciążeń jednofazowych.
