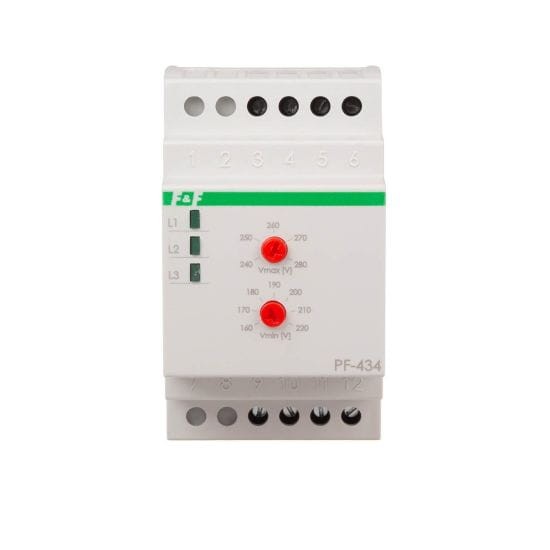

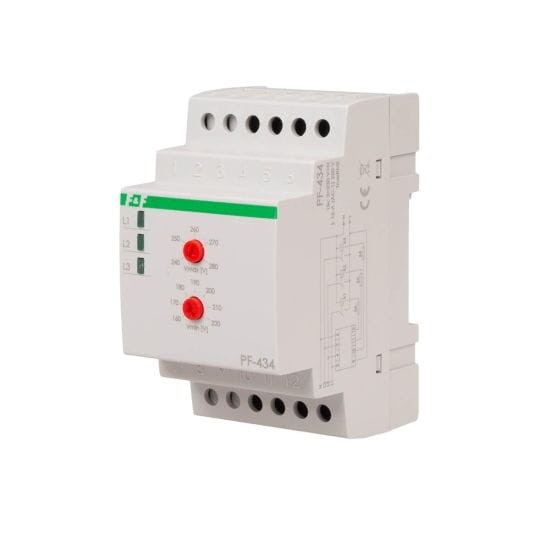

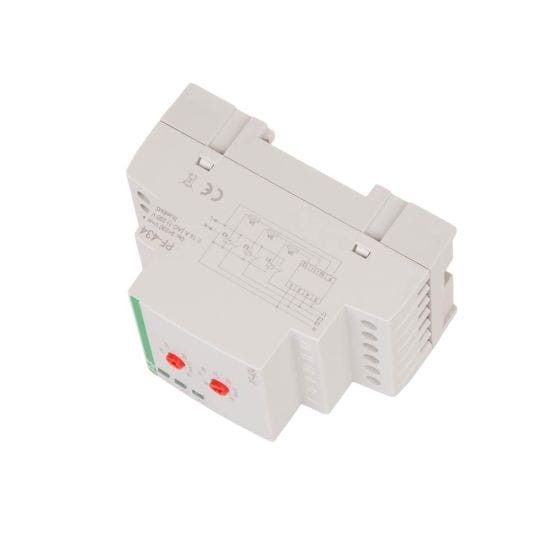

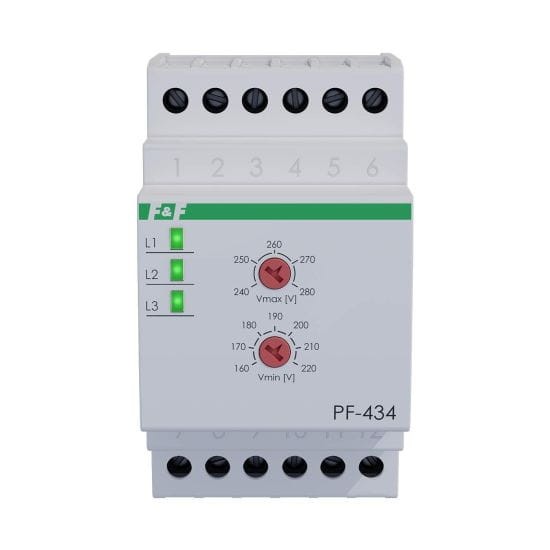

Automatyczny Przełącznik Faz (3-Modułowy, Regulowany, Z Priorytetem) PF-434-TRMS F&F

PF-434-TRMS to automatyczny przełącznik faz, modułowe urządzenie przeznaczone do sterowania zewnętrznym stycznikiem trójfazowym (lub trzema stycznikami jednofazowymi). Jego zadaniem jest automatyczne przełączanie zasilania jednofazowego odbiornika na fazę o najlepszych parametrach napięciowych w sieci 3×230 V + N. Unikalną cechą jest pomiar wartości skutecznej napięcia True RMS oraz faza priorytetowa (L1), która jest zawsze wybierana w pierwszej kolejności, jeśli mieści się w dopuszczalnym zakresie.

Kluczowe Parametry i Funkcje PF-434-TRMS

• Typ Urządzenia: Automatyczny Przełącznik Faz.
• Montaż: Szyna TH-35 (DIN).
• Pomiar: True RMS (Rzeczywista Wartość Skuteczna).
• Faza Priorytetowa: L1 (Wybierana w pierwszej kolejności).
• Zasilanie (Fazy Wejściowe): Sieć trójfazowa (L1, L2, L3) 3×230 V AC + N.
• Wyjście Sterujące: 3 Styki Zwierne (3 x NO) o obciążalności 1 A (sygnał do cewek styczników).

Charakterystyka Działania i Regulacji:

Urządzenie nie zawiera przekaźnika mocy; zamiast tego, podaje napięcie na cewkę zewnętrznego stycznika. Dzięki pomiarowi True RMS jest odporne na zniekształcenia napięcia (harmoniczne) i dokładniej określa stan sieci. Regulowane parametry pozwalają dostosować działanie do wymagań instalacji:

• Metoda Pomiaru: True RMS.
• Faza Priorytetowa: L1. Przełączenie na L2 lub L3 nastąpi tylko, gdy L1 wyjdzie poza zadany zakres.
• Regulowany Zakres Napięcia Pracy: 160 ÷ 280 V (możliwość ustawienia dolnego i górnego progu).
• Regulowany Czas Przełączania: 0,1 s ÷ 10 s (do wyboru opóźnienie załączania).
• Prąd Obciążenia: Zależny od zastosowanego zewnętrznego stycznika.

Wyjścia 3 x NO (L1, L2, L3) umożliwiają podłączenie cewek styczników, co pozwala na przełączanie bardzo dużych obciążeń.

Specyfikacja Techniczna (podsumowanie)

PF-434-TRMS to precyzyjny (True RMS) i regulowany przełącznik faz, który z priorytetem L1 steruje zewnętrznym stycznikiem, zapewniając niezawodne zasilanie dużych obciążeń.
