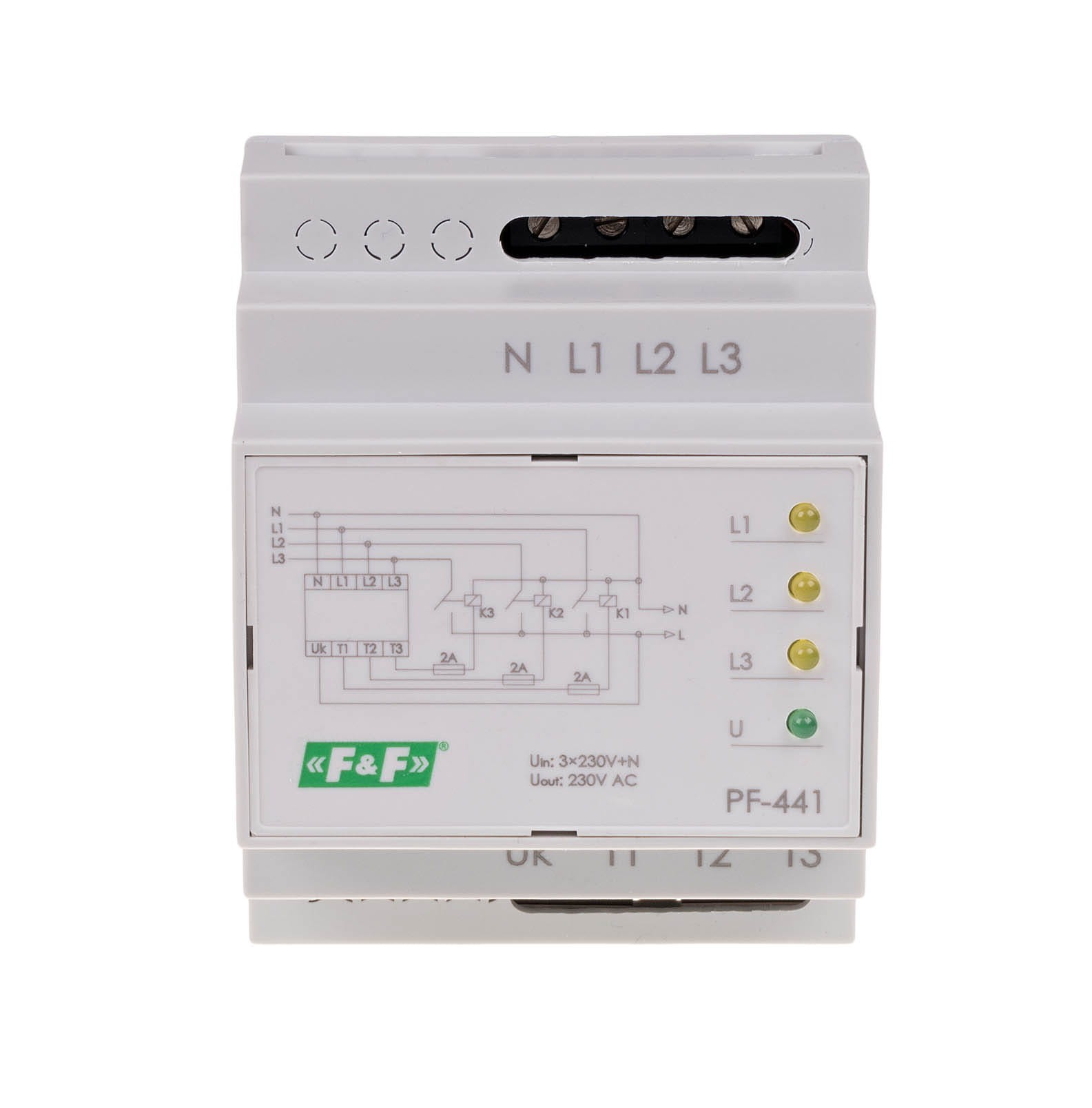

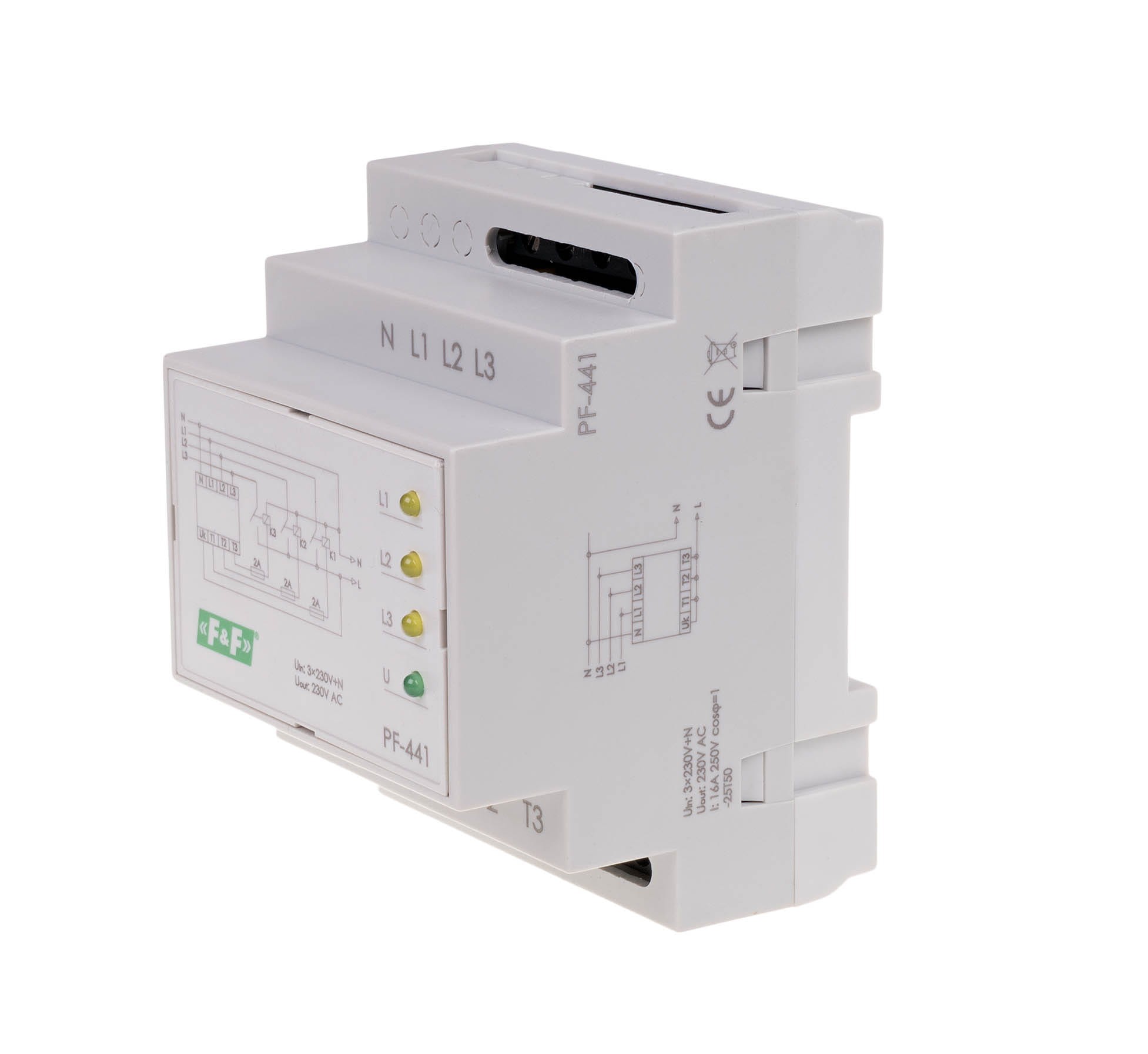

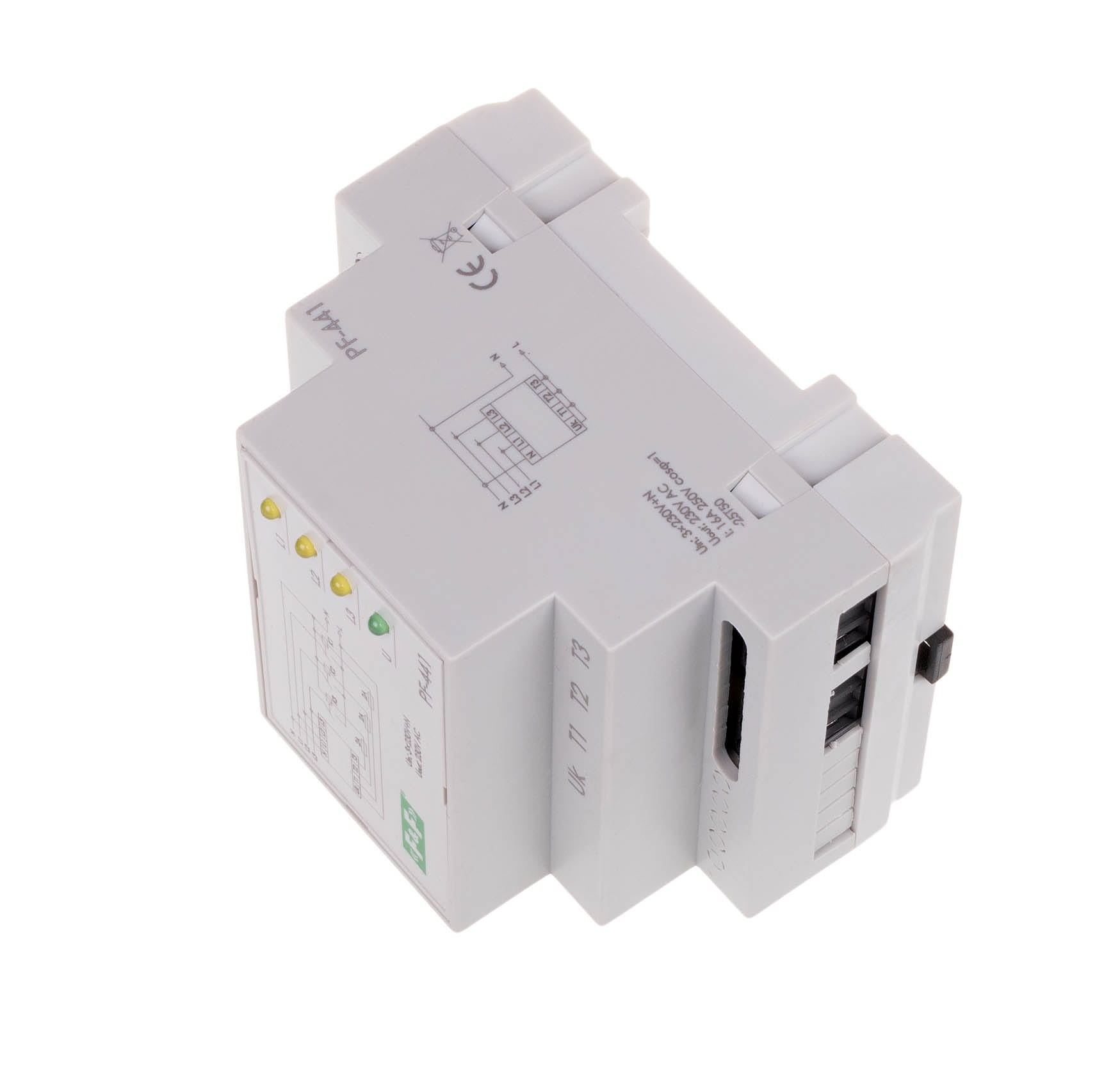

Automatyczny Przełącznik Faz (3-Modułowy, 3P 40 A) PF-441 F&F

PF-441 to automatyczny przełącznik faz o dużej mocy, przeznaczony do montażu na szynie DIN (TH-35). Urządzenie służy do ciągłego zasilania odbiorników jednofazowych o dużym poborze prądu (do 40 A) z sieci trójfazowej. Przełącznik monitoruje napięcia na wszystkich trzech fazach i automatycznie wybiera tę, której parametry mieszczą się w dopuszczalnym zakresie, zapewniając niezawodność i bezpieczeństwo zasilania.

Kluczowe Parametry i Funkcje PF-441

• Typ Urządzenia: Automatyczny Przełącznik Faz (Jednofazowy Odbiornik Dużej Mocy).
• Montaż: Szyna TH-35 (DIN).
• Zasilanie (Fazy Wejściowe): Sieć trójfazowa (L1, L2, L3) 3×230 V AC + N.
• Wyjście: 1 Styk Zwierny (1Z) 40 A.
• Napięcie Wyjściowe: Wybrana faza (L1, L2 lub L3) o stabilnych parametrach.

Charakterystyka Działania i Zabezpieczeń:

Urządzenie natychmiast przełącza zasilanie odbiornika na kolejną dostępną fazę, jeśli napięcie na aktualnej spadnie poniżej ustalonego minimum (185 V) lub wzrośnie powyżej maksimum (255 V). PF-441 wyróżnia się wysoką obciążalnością prądową (40 A), co umożliwia zasilanie potężnych odbiorników jednofazowych:

• Zakres Napięcia Pracy: 185 ÷ 255 V (ustawiany).
• Histereza (Przełączania): 5 V.
• Czas Przełączania: Maksymalnie 0,2 s.
• Maksymalny Prąd Obciążenia: 40 A (AC-1) – idealny dla np. dużych pomp ciepła.
• Funkcja Priorytetu: Możliwość ustawienia priorytetowej fazy (domyślnie L1).

Specyfikacja Techniczna (podsumowanie)

PF-441 to potężny, modułowy przełącznik faz, zapewniający ciągłość zasilania jednofazowych odbiorników o prądzie do 40 A.
