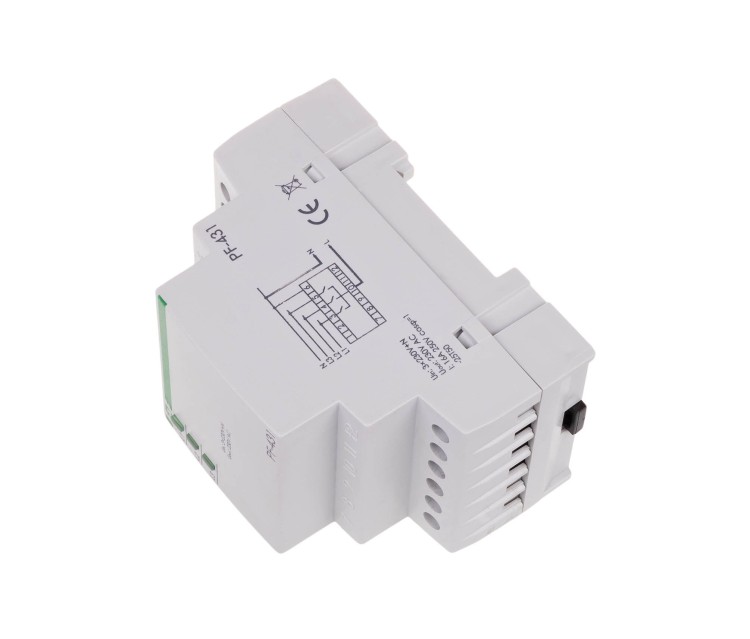

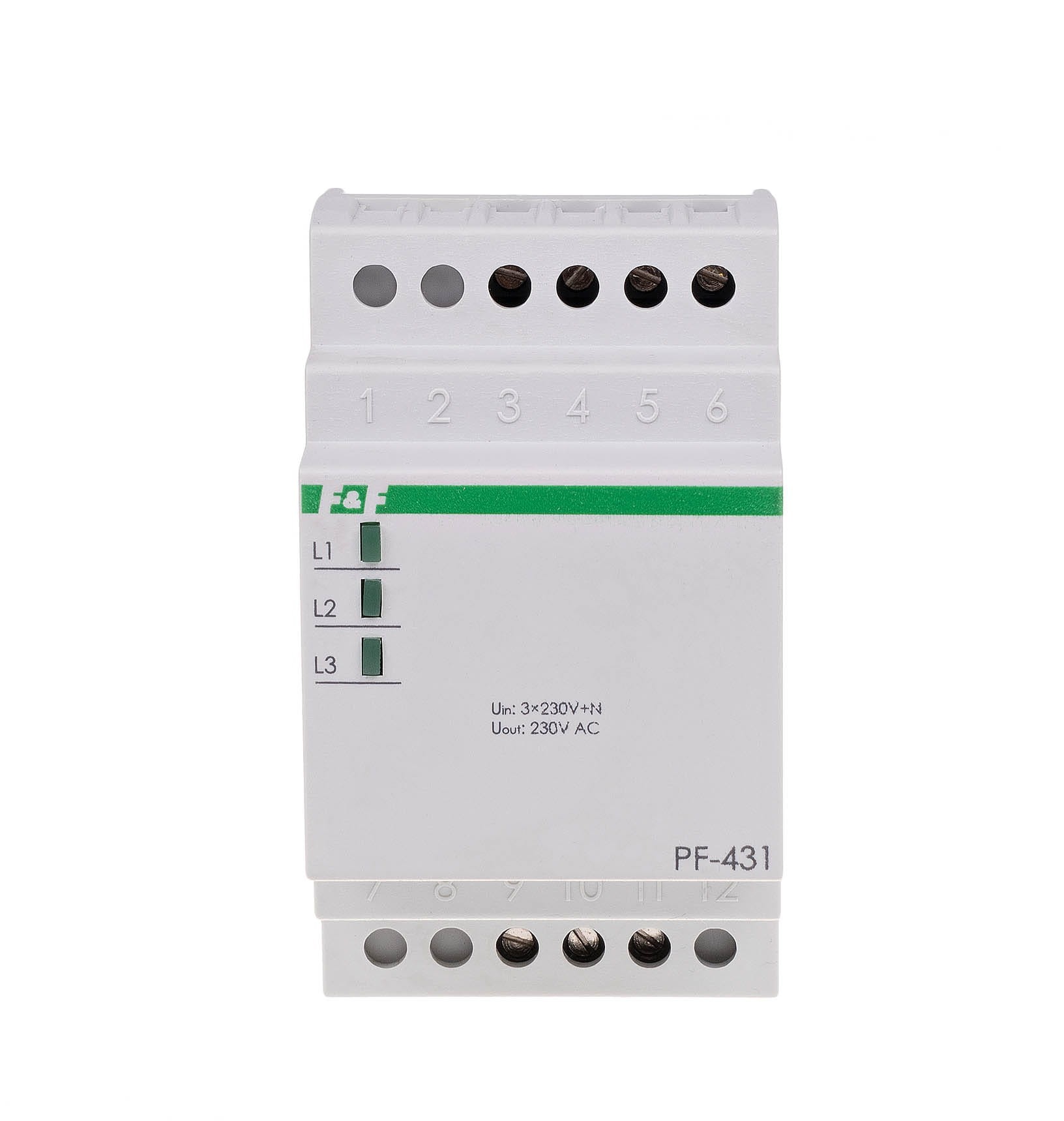

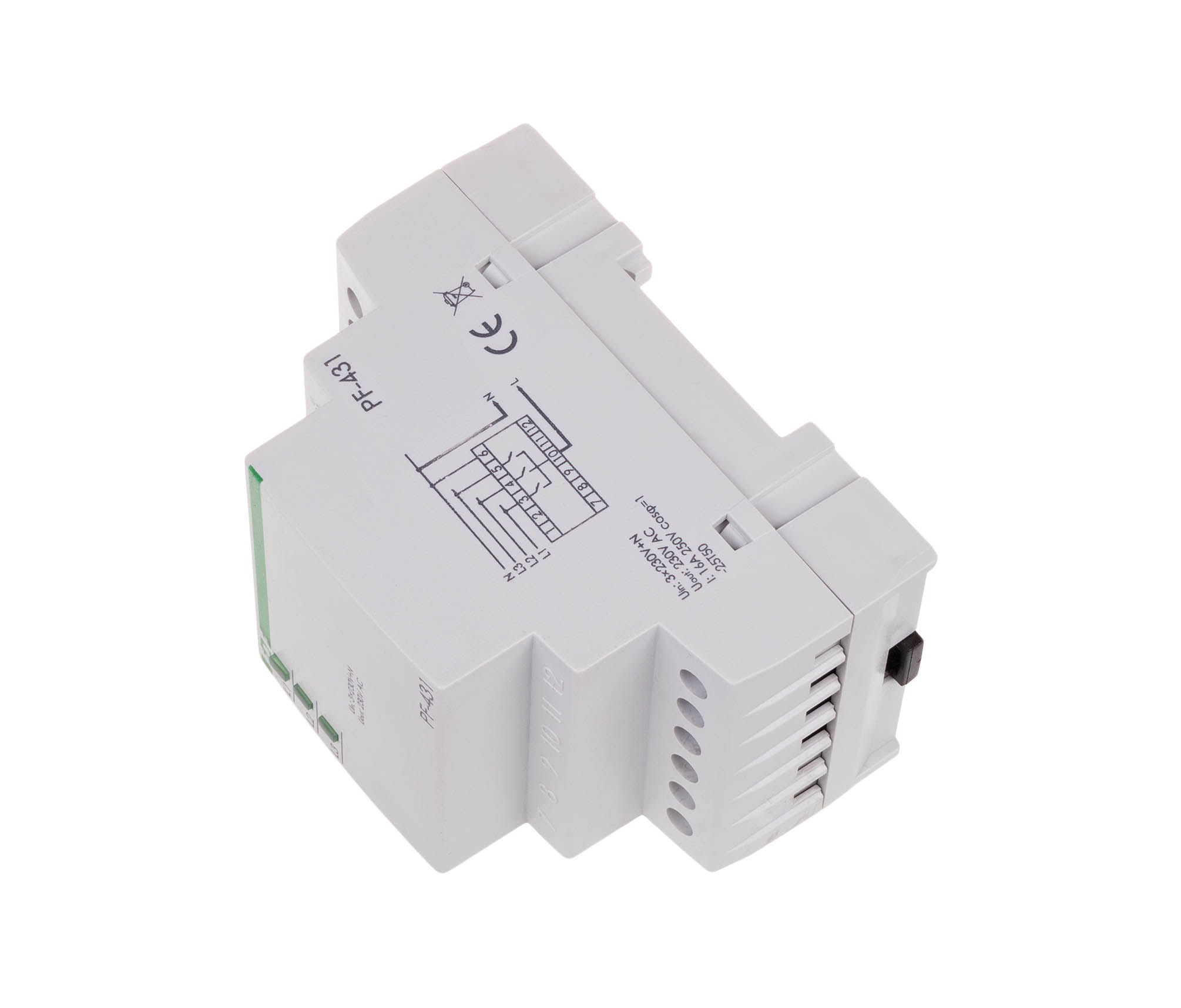

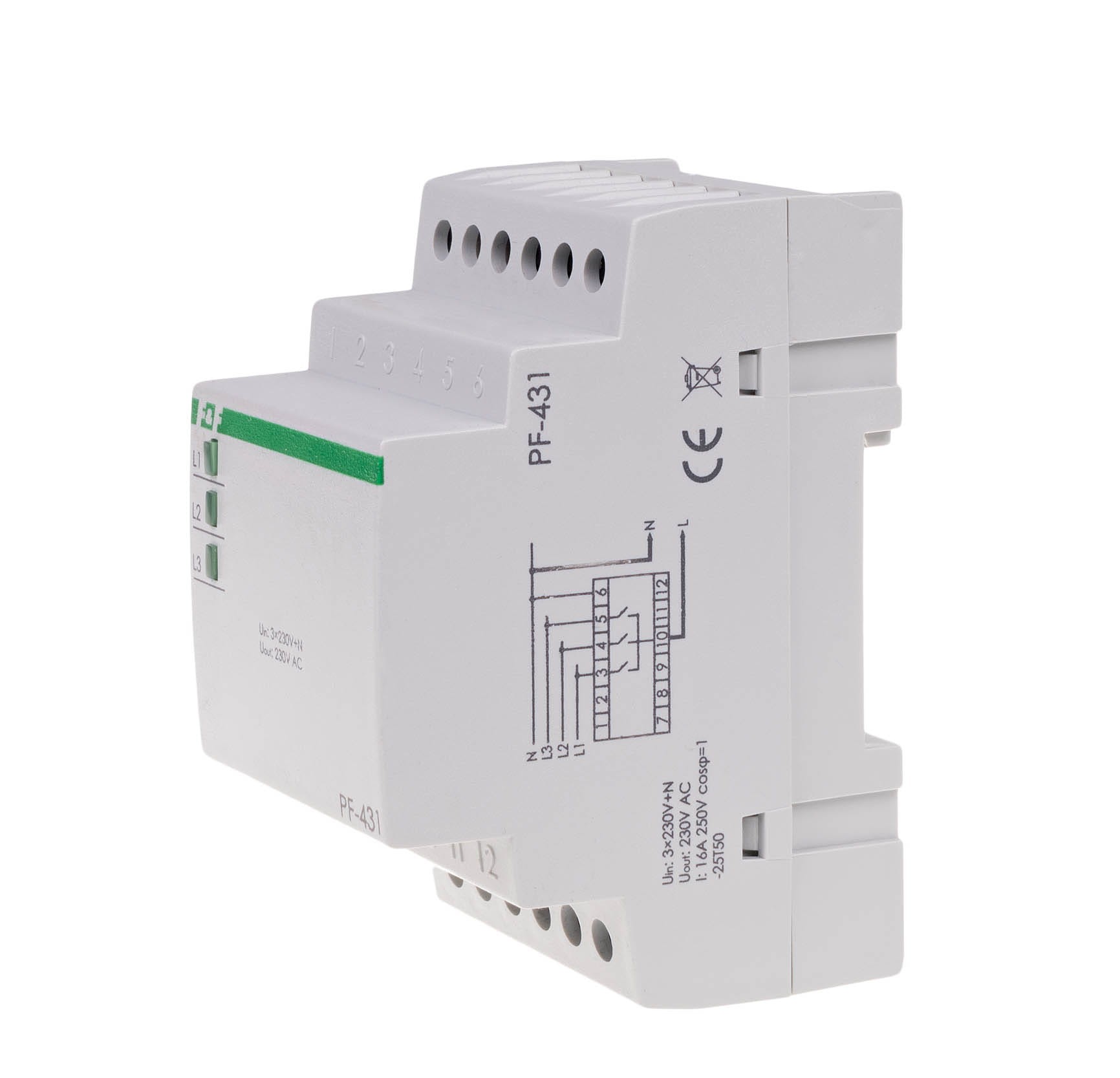

Automatyczny Przełącznik Faz (3-Modułowy, Z Priorytetem) PF-431 F&F

PF-431 to automatyczny przełącznik faz, modułowe urządzenie przeznaczone do ciągłego zasilania jednofazowych odbiorników o mocy do 3,6 kW z trójfazowej sieci zasilającej (3×230 V + N). Przełącznik monitoruje napięcia na wszystkich trzech fazach i automatycznie wybiera tę, której parametry mieszczą się w dopuszczalnym zakresie, zapewniając niezawodność i bezpieczeństwo zasilania. Urządzenie działa z ustaloną fazą priorytetową (L1).

Kluczowe Parametry i Funkcje PF-431

• Typ Urządzenia: Automatyczny Przełącznik Faz.
• Montaż: Szyna TH-35 (DIN).
• Zasilanie (Fazy Wejściowe): Sieć trójfazowa (L1, L2, L3) 3×230 V AC + N.
• Faza Priorytetowa: L1 (Wybierana w pierwszej kolejności).
• Wyjście (Przekaźnik): 1 Styk Zwierny (1Z) 16 A.

Charakterystyka Działania i Zabezpieczeń:

Urządzenie natychmiast przełącza zasilanie odbiornika na kolejną dostępną fazę, jeśli napięcie na aktualnej spadnie poniżej ustalonego minimum (185 V) lub wzrośnie powyżej maksimum (255 V). PF-431 jest kluczowy dla ochrony urządzeń wrażliwych na wahania napięcia:

• Stały Zakres Napięcia Pracy: 185 ÷ 255 V.
• Maksymalny Prąd Obciążenia: 16 A (AC-1).
• Faza Priorytetowa: L1. Przełączenie na L2 lub L3 nastąpi, jeśli L1 wyjdzie poza zadany zakres.
• Czas Przełączania: Maksymalnie 0,2 s.
• Histereza Przełączania: 5 V.

Przełącznik PF-431 ma konstrukcję modułową, zajmującą 3 moduły w rozdzielnicy, co ułatwia jego montaż w standardowych instalacjach elektrycznych.

Specyfikacja Techniczna (podsumowanie)

PF-431 to standardowy, modułowy przełącznik faz F&F z fazą priorytetową L1, zapewniający ciągłość stabilnego zasilania jednofazowego.
