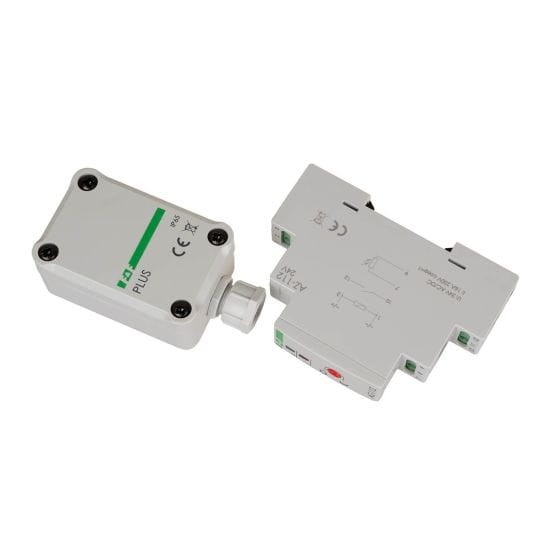

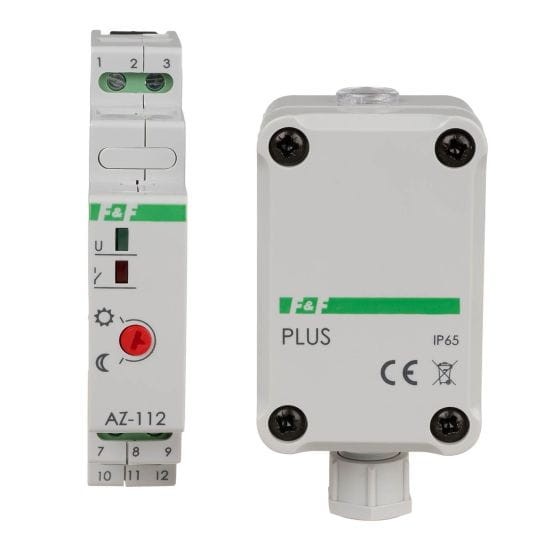

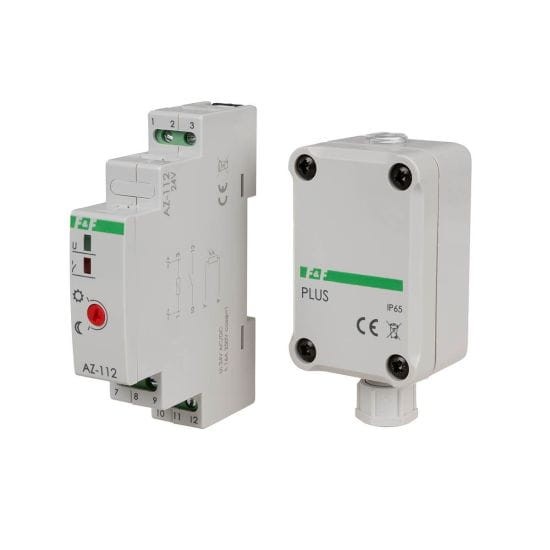

Automat Zmierzchowy AZ-112-PLUS-24V F&F

Modułowy, Zewnętrzna Sonda Hermetyczna PLUS, Zasilanie 24 V AC/DC

AZ-112-PLUS-24V to modułowy wyłącznik zmierzchowy (zmierzchówka) produkcji F&F, przystosowany do instalacji niskonapięciowych z zasilaniem 24 V AC/DC. Jest on przeznaczony do automatycznego sterowania oświetleniem, które załącza się o zmierzchu, a wyłącza o świcie, w zależności od natężenia światła dziennego.

Kluczowe Cechy i Funkcjonalność

• Zasilanie Niskonapięciowe: Działa z napięciem 21 V ÷ 27 V AC/DC, co czyni go idealnym do systemów niskonapięciowych (np. oświetlenie ogrodowe, zasilanie z baterii, instalacje przemysłowe).
• Montaż Modułowy: Przystosowany do montażu na szynie DIN 35 mm (zajmuje 1 moduł - 18 mm) w rozdzielnicy lub szafie sterowniczej.
• Zewnętrzna Sonda PLUS: W komplecie znajduje się mała, hermetyczna sonda światłoczuła o stopniu ochrony IP65, która musi być umieszczona na zewnątrz w miejscu o stałym dostępie do światła dziennego.
• Regulacja Progu Załączenia: Użytkownik może płynnie ustawiać próg natężenia oświetlenia, przy którym nastąpi załączenie, w zakresie 2 Lx ÷ 1000 Lx.
• Układ Opóźniający: Posiada wbudowane opóźnienie w załączaniu (ok. 10 s) i wyłączaniu (ok. 20 s), które zapobiega przypadkowemu włączeniu/wyłączeniu oświetlenia w wyniku chwilowych zmian natężenia światła (np. światła samochodu, błyskawica).
• Wysoka Obciążalność: Maksymalny prąd obciążenia dla styku 1 × NO (normalnie otwarty) wynosi 16 A (AC-1).

Instalacja i Działanie

• Automat (jednostka główna) instalowany jest na szynie DIN wewnątrz obudowy (IP20).
• Sonda zewnętrzna PLUS (IP65) jest podłączana do automatu za pomocą przewodów. Należy ją skierować na stałe źródło naturalnego światła.
• Potencjometr na obudowie służy do regulacji progu jasności. Obrót w stronę symbolu "księżyca" (☾) załącza później, natomiast w stronę "słoneczka" (☀) załącza wcześniej.

Specyfikacja Techniczna AZ-112-PLUS-24V
