Analogowy Przetwornik Temperatury MAX-AT-2I (PDT, 4÷20 mA)

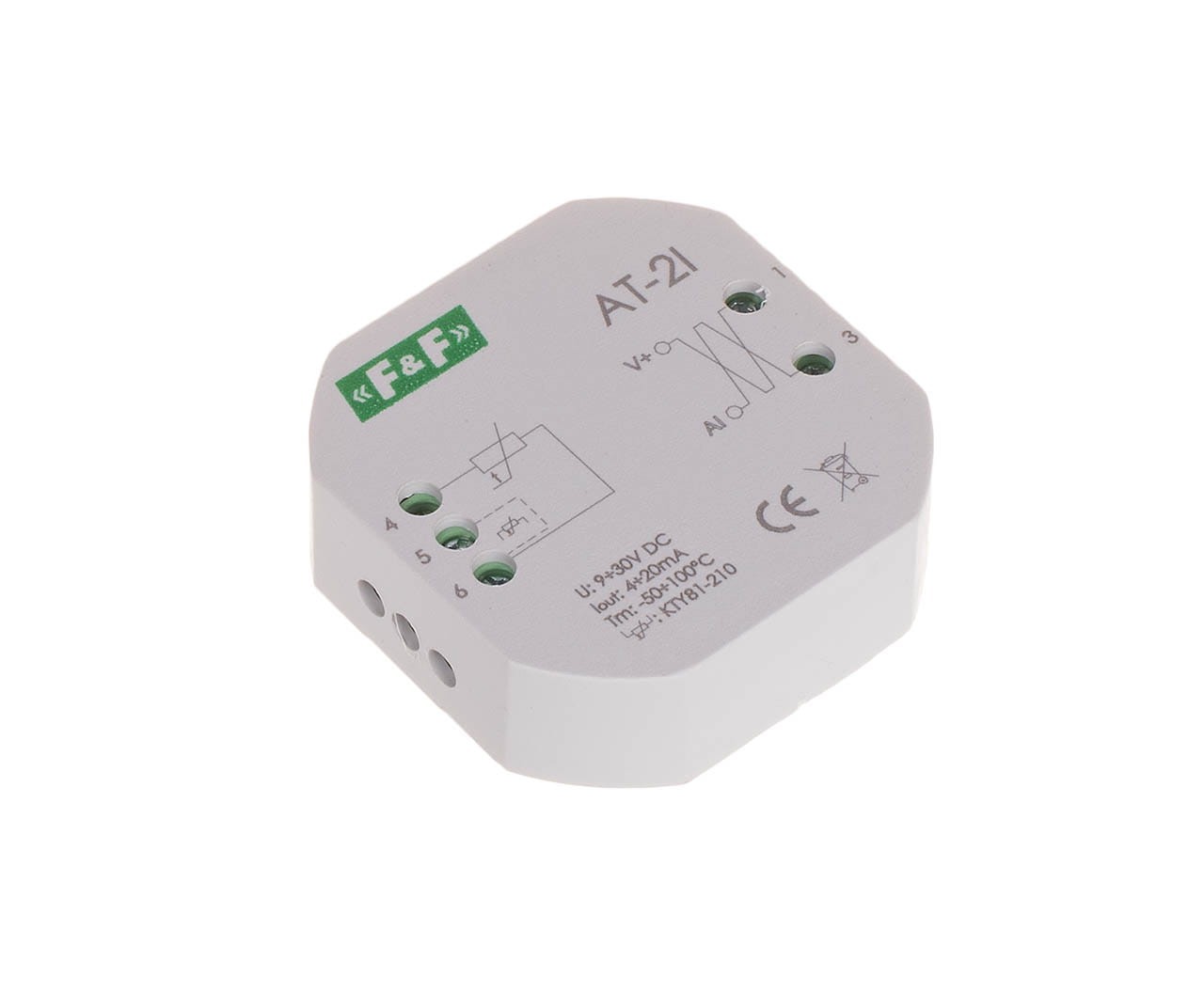

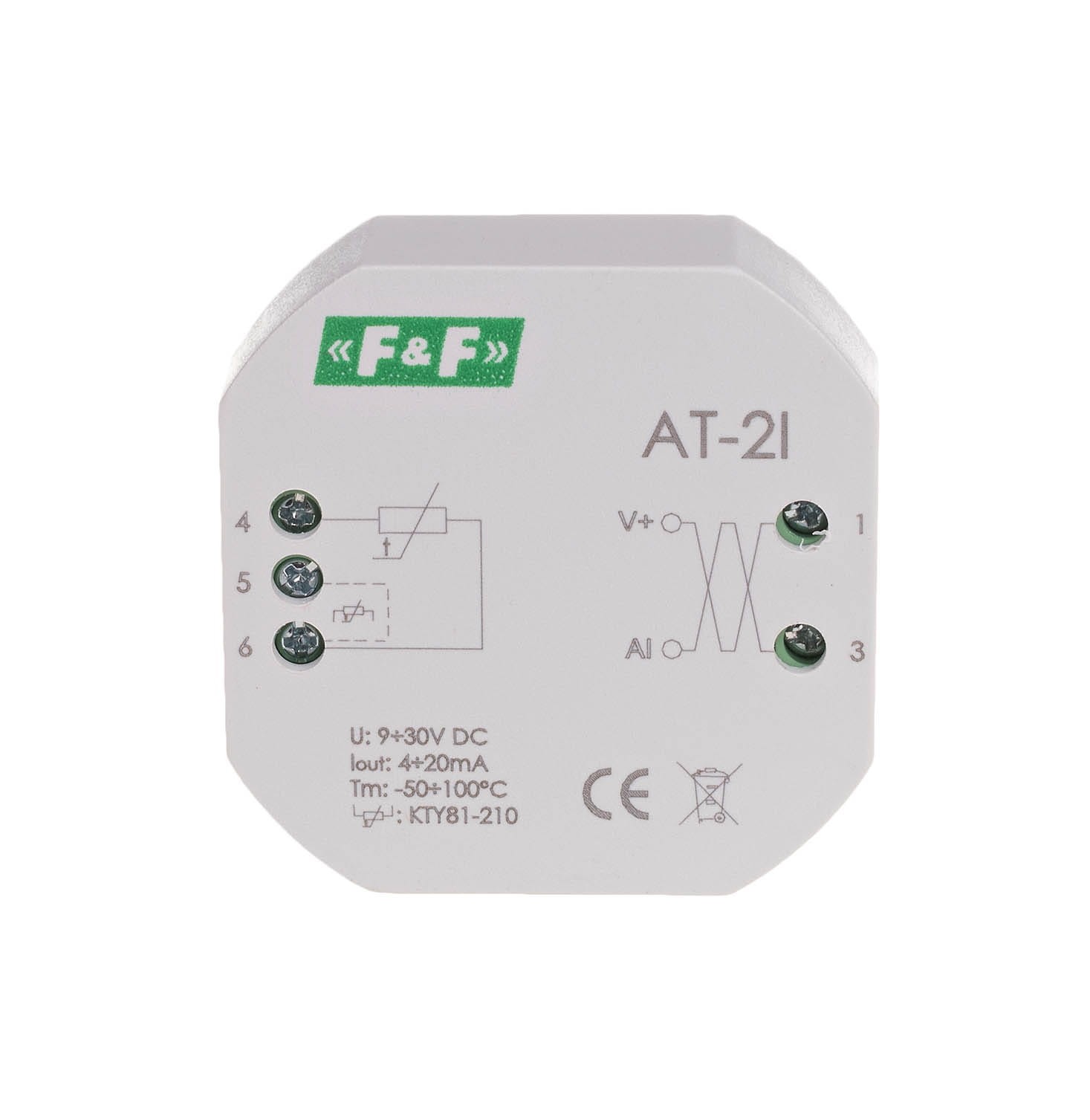

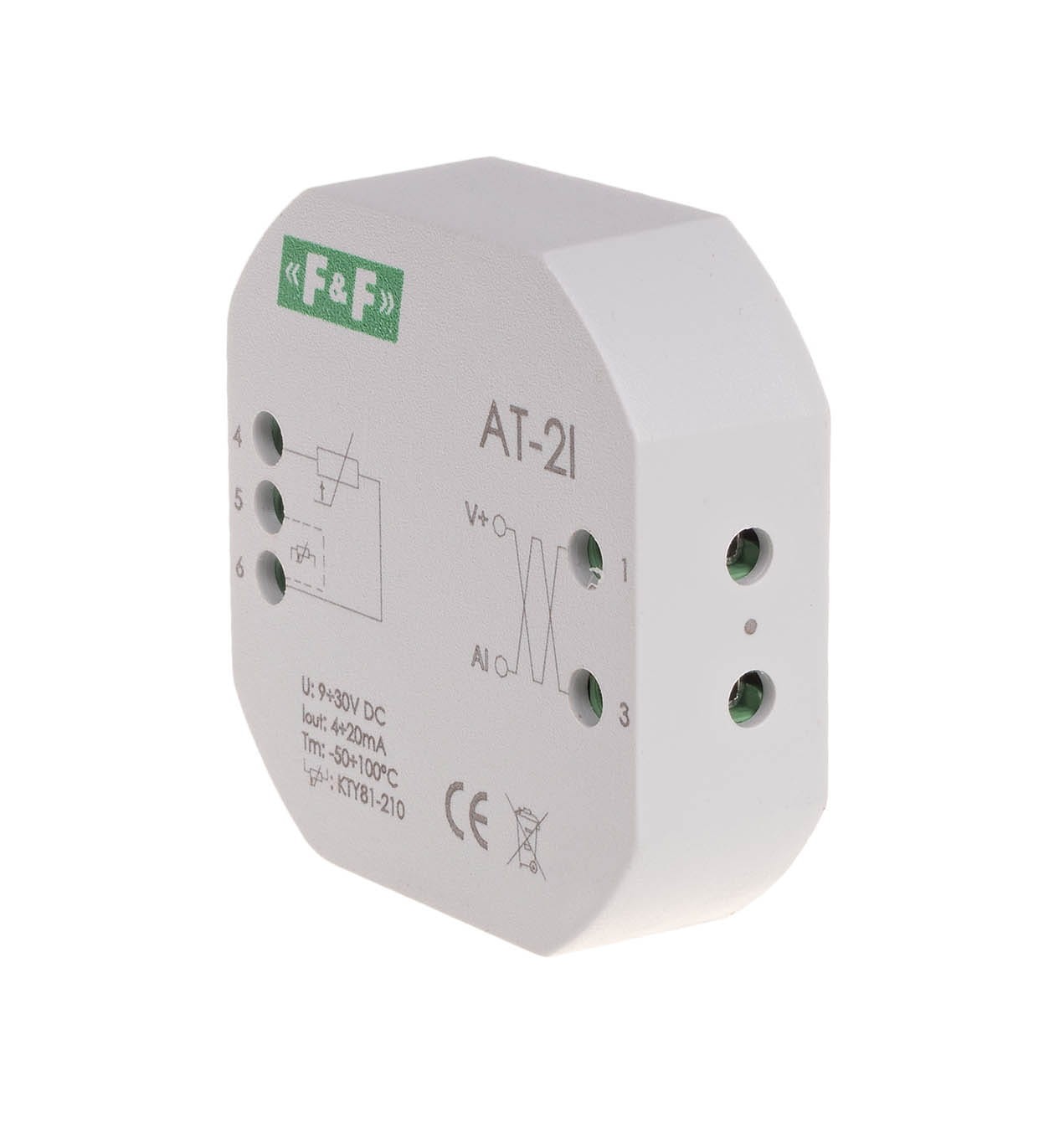

Przetwornik temperatury MAX-AT-2I (PDT – Puszka DoTynkowa) to kompaktowy moduł przeznaczony do pomiaru temperatury i przekształcania jej na unifikowany sygnał analogowy w zakresie prądowym 4÷20 mA. Umożliwia pracę z zewnętrzną sondą (np. RT, RT2 F&F) lub wykorzystuje wbudowany czujnik.

Moduł współpracuje z rezystancyjnymi czujnikami typu KTY81-210 (lub analogicznymi), dostarczając stabilny prąd proporcjonalny do mierzonej temperatury. Wyjście prądowe zapewnia wysoką odporność na zakłócenia i pozwala na transmisję sygnału na duże odległości.

Kluczowe Parametry i Funkcjonalności MAX-AT-2I

Zasada Działania i Zalety Wyjścia Prądowego 4÷20 mA

Konwersja Temperatury na Prąd

Przetwornik MAX-AT-2I dokonuje ciągłego przekształcania oporu czujnika (zależnego od temperatury) na sygnał prądowy in-and-out z zakresu 4÷20 mA. W podanym zakresie pomiarowym:

• Prąd 4 mA odpowiada temperaturze -50°C (dolny zakres).
• Prąd 20 mA odpowiada temperaturze 100°C (górny zakres).

Przemysłowy Standard

Wyjście prądowe 4÷20 mA jest preferowane w aplikacjach przemysłowych i budynkowych, gdzie konieczne jest przesyłanie sygnału na duże odległości (do 300 m). W przeciwieństwie do sygnałów napięciowych, sygnał prądowy jest odporny na spadki napięcia na przewodach i zakłócenia zewnętrzne. Dodatkowo, minimalny prąd 4 mA pozwala na wykrywanie uszkodzeń i przerw w obwodzie (0 mA oznacza awarię).

Zastosowanie

Moduł MAX-AT-2I znajduje zastosowanie w systemach monitorowania i sterowania klimatyzacją, wentylacją i ogrzewaniem (HVAC), a także w procesach przemysłowych, gdzie niezbędna jest niezawodna, długodystansowa transmisja danych pomiarowych temperatury do sterowników PLC lub systemów BMS.

MAX-AT-2I F&F to kompaktowy przetwornik temperatury (PDT) dla czujników KTY81-210. Konwertuje temperaturę z zakresu -50°C do 100°C na stabilny sygnał prądowy 4÷20 mA, idealny do niezawodnego przesyłania danych na duże odległości w automatyce.
