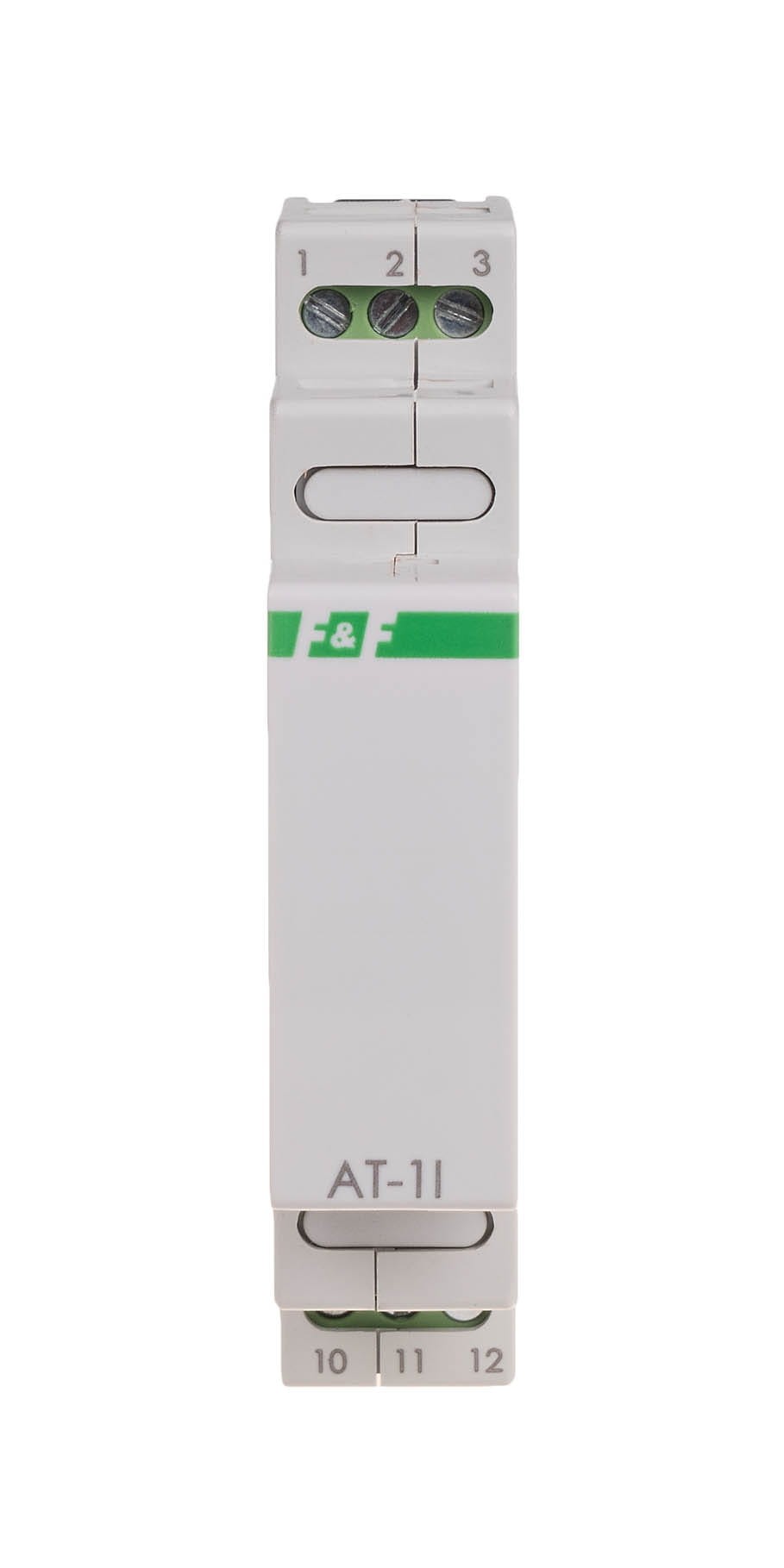

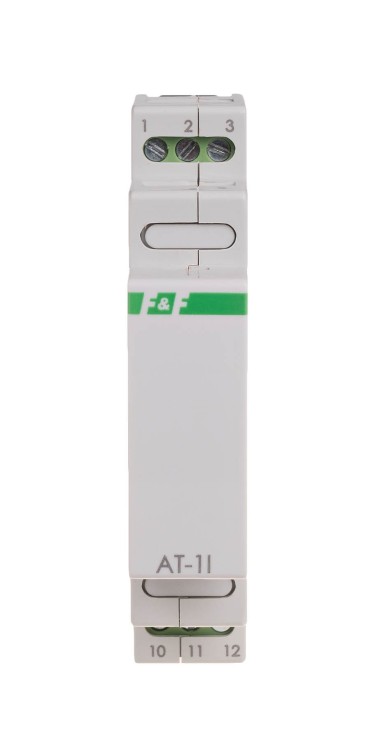

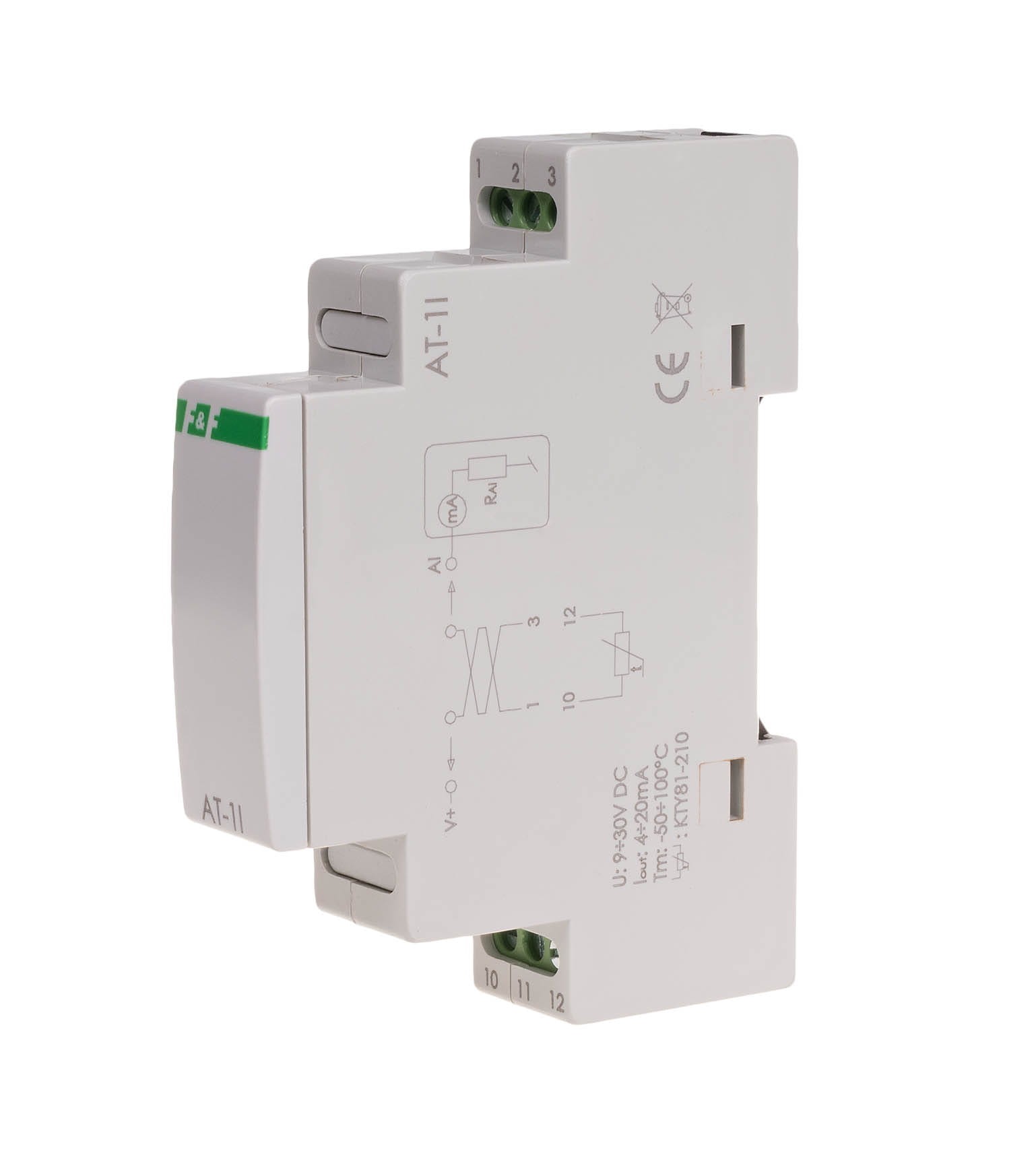

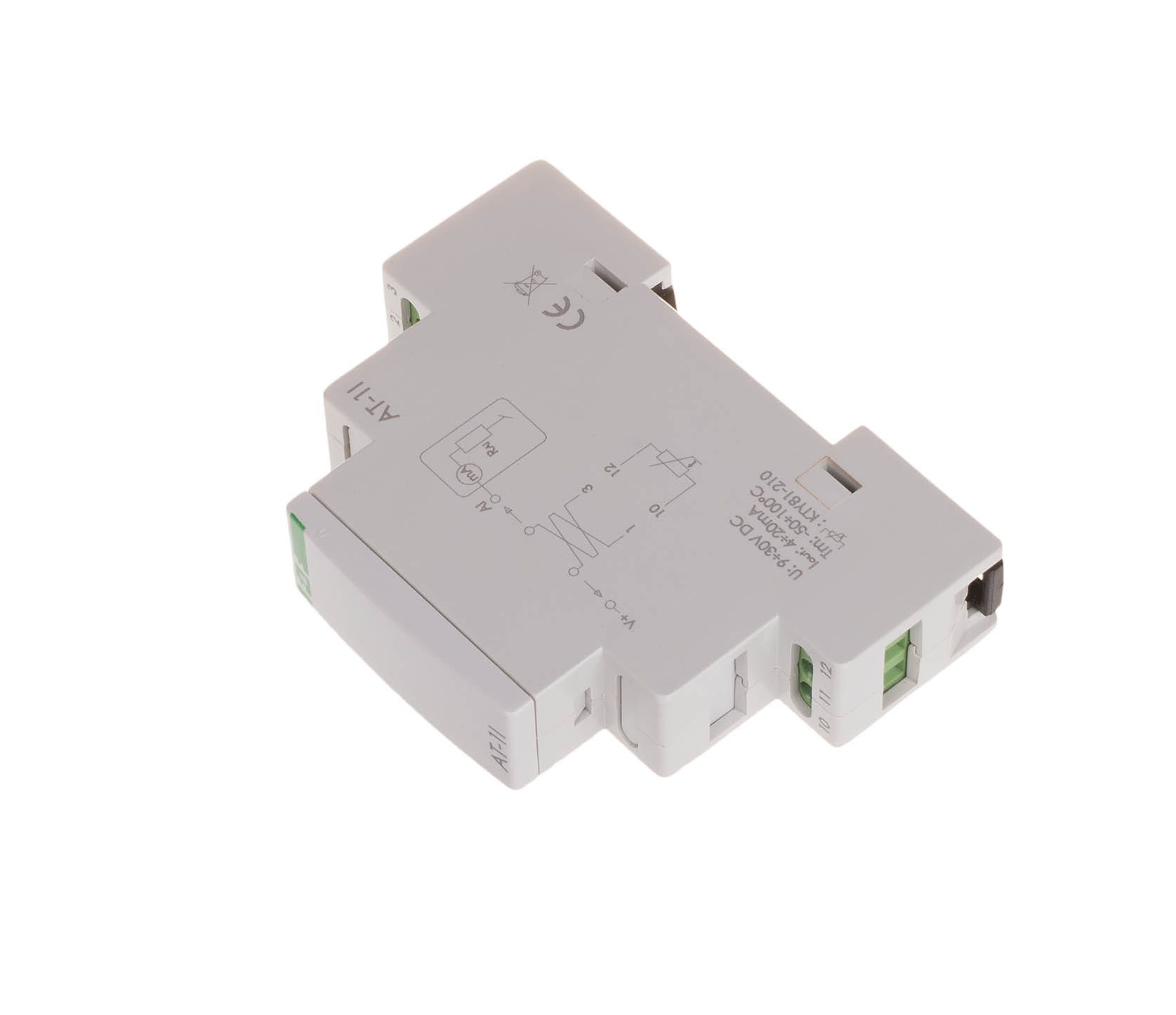

Przetwornik Temperatury MAX-AT-1I (KTY81-210, 4÷20 mA, 1 moduł)

Przetwornik temperatury MAX-AT-1I to analogowy moduł pomiarowy, przeznaczony do współpracy z zewnętrznym czujnikiem rezystancyjnym typu KTY81-210 (lub analogicznym). Jego główną funkcją jest konwersja zmierzonego oporu na unifikowany analogowy sygnał prądowy w zakresie 4÷20 mA.

Dzięki zastosowaniu wyjścia prądowego, przetwornik zapewnia wysoką odporność na zakłócenia i umożliwia bezproblemową transmisję sygnału na duże odległości (do 300 m). MAX-AT-1I dokonuje ciągłego przekształcania oporu na sygnał prądowy proporcjonalny do temperatury. Jest przeznaczony do montażu na szynie DIN (zajmuje 1 moduł).

Kluczowe Parametry i Funkcjonalności MAX-AT-1I

Przemysłowy Standard 4÷20 mA

Niezawodność Transmisji

Zaletą wyjścia prądowego 4÷20 mA jest jego wysoka niezawodność w środowiskach narażonych na zakłócenia elektromagnetyczne. W przeciwieństwie do sygnału napięciowego (0÷10 V), sygnał prądowy utrzymuje stałą jakość pomiaru nawet przy długościach przewodów sięgających 300 metrów.

• Minimalna wartość 4 mA reprezentuje dolną granicę zakresu pomiarowego (np. -50°C).
• Maksymalna wartość 20 mA reprezentuje górną granicę zakresu pomiarowego (np. 100°C).

Sygnalizacja Błędu

Zastosowanie zakresu od 4 mA (zamiast od 0 mA) umożliwia natychmiastowe wykrycie awarii. Prąd na poziomie 0 mA lub poniżej 4 mA jest sygnałem o przerwie w obwodzie czujnika lub problemie z zasilaniem, co jest kluczowe w systemach wymagających ciągłego monitorowania.

Zastosowanie

MAX-AT-1I jest uniwersalnym rozwiązaniem dla wszystkich systemów automatyki i sterowania (BMS, PLC), które wykorzystują standardowe czujniki temperatury KTY i oczekują sygnału prądowego 4÷20 mA do dalszego przetwarzania. Jest to idealny wybór do monitorowania temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

MAX-AT-1I F&F to modułowy przetwornik temperatury KTY81-210 na szynę DIN. Konwertuje pomiar z czujnika rezystancyjnego na unifikowany sygnał prądowy 4÷20 mA, zapewniając stabilność i niezawodność przesyłu na dużej odległości.
