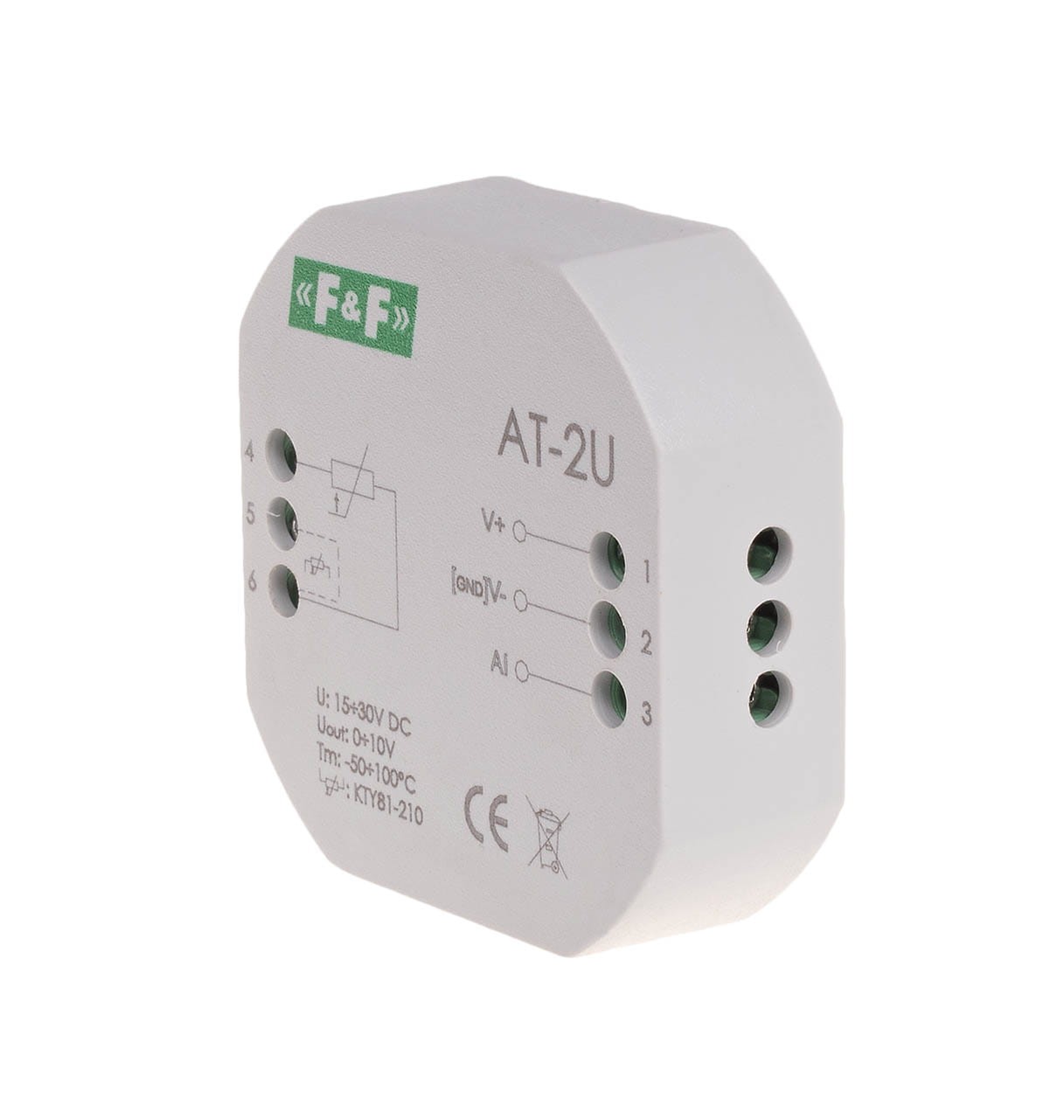

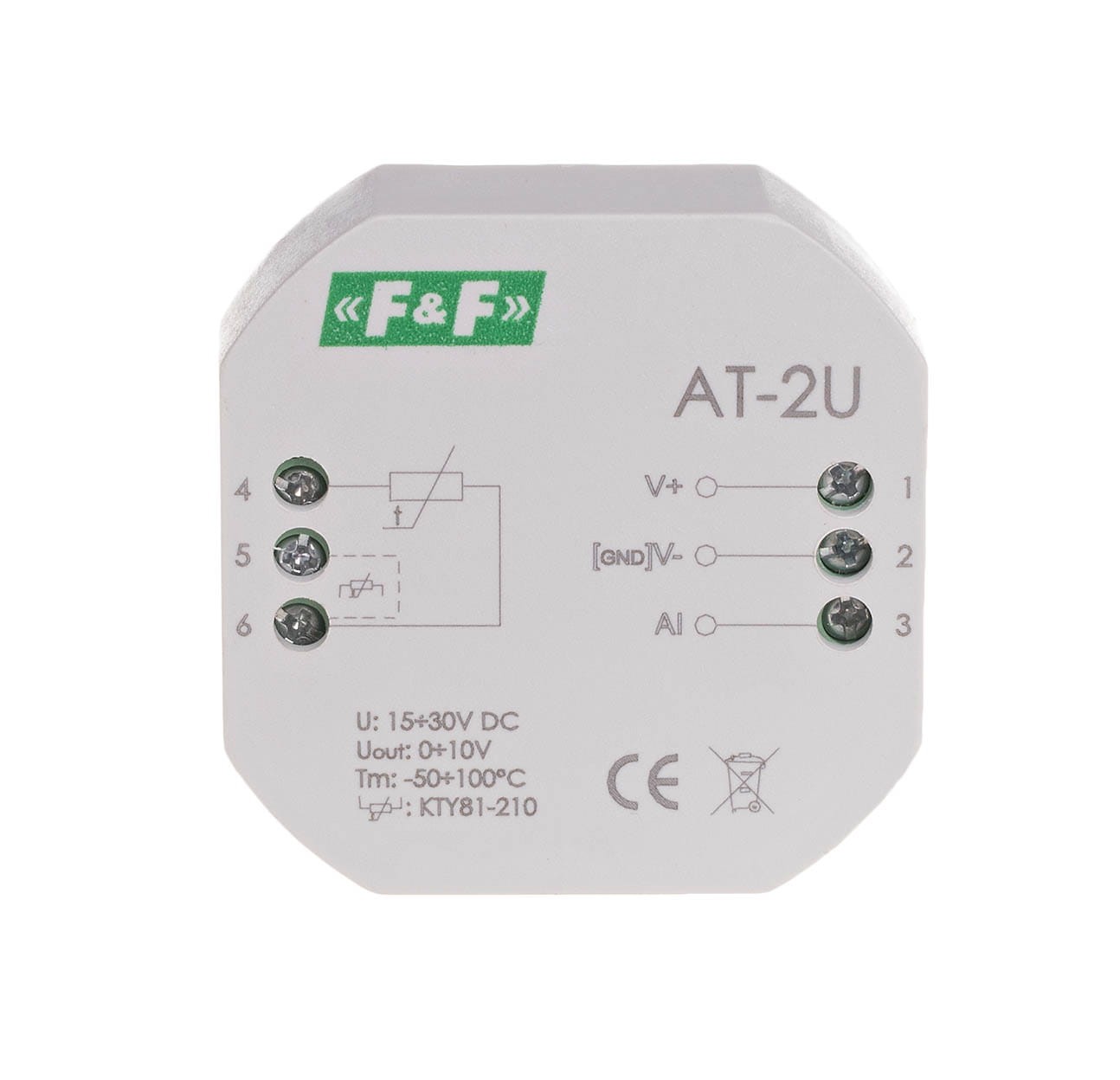

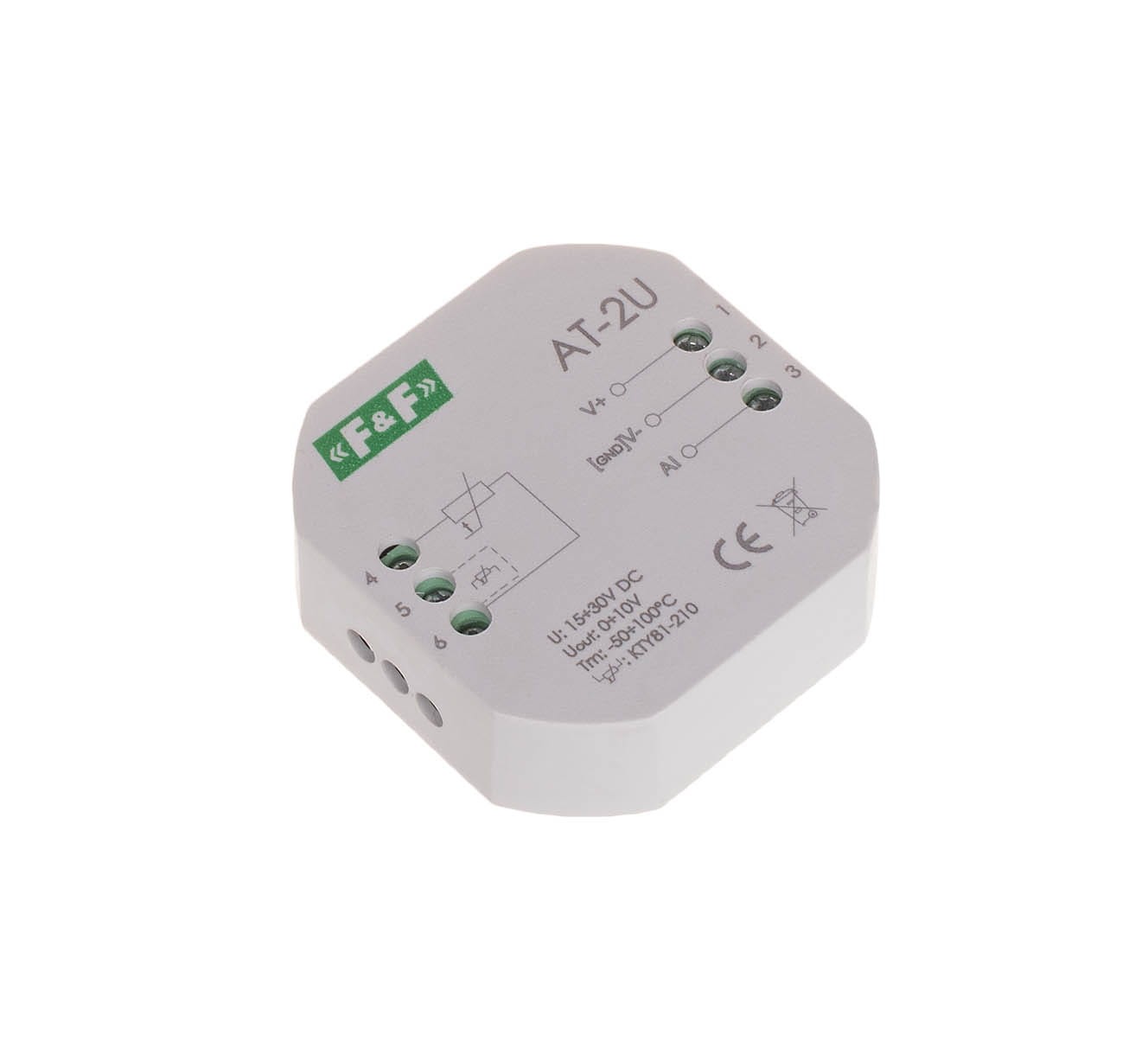

Analogowy Przetwornik Temperatury MAX-AT-2U (PDT, 0÷10 V)

Przetwornik temperatury MAX-AT-2U (oznaczenie PDT sugeruje montaż w Puszce DoTynkowej) to moduł przeznaczony do pomiaru temperatury i przekształcania jej na unifikowany sygnał napięciowy w zakresie 0÷10 V. Urządzenie może pracować z zewnętrzną sondą (np. RT, RT2) lub wykorzystywać wbudowany czujnik.

Moduł współpracuje z rezystancyjnymi czujnikami temperatury typu KTY81-210 (lub analogicznymi), dostarczając napięcie proporcjonalne do mierzonej temperatury do systemów automatyki, takich jak PLC czy BMS.

Kluczowe Parametry i Funkcjonalności MAX-AT-2U

Charakterystyka Działania i Ograniczenia

Konwersja Temperatury na Napięcie

Przetwornik MAX-AT-2U stale przekształca opór czujnika (lub wbudowanego sensora) na sygnał napięciowy $U_{out}$ z zakresu 0÷10 V. W podanym zakresie pomiarowym:

• Napięcie 0 V odpowiada temperaturze -50°C.
• Napięcie 10 V odpowiada temperaturze 100°C.

Zastosowanie i Ograniczenia Napięciowe

Wyjście napięciowe 0÷10 V jest standardem w automatyce budynkowej do sterowania prędkością wentylatorów, zaworami, czy klapami. Moduł MAX-AT-2U jest idealny do precyzyjnego pomiaru temperatury wewnątrz pomieszczeń lub w urządzeniach, gdzie wymaga się kompaktowej formy i montażu w puszce.

Ważne jest, aby pamiętać, że sygnały napięciowe są bardziej podatne na zakłócenia i tłumienie niż sygnały prądowe (4÷20 mA), dlatego maksymalna długość ekranowanych przewodów sygnałowych łączących przetwornik z odbiornikiem nie powinna przekraczać 20 m.

MAX-AT-2U F&F to kompaktowy przetwornik temperatury przeznaczony do montażu podtynkowego (PDT). Konwertuje temperaturę z czujnika KTY81-210 (lub wewnętrznego) w zakresie -50°C do 100°C na analogowy sygnał napięciowy 0÷10 V, co jest idealne dla automatyki budynkowej.
