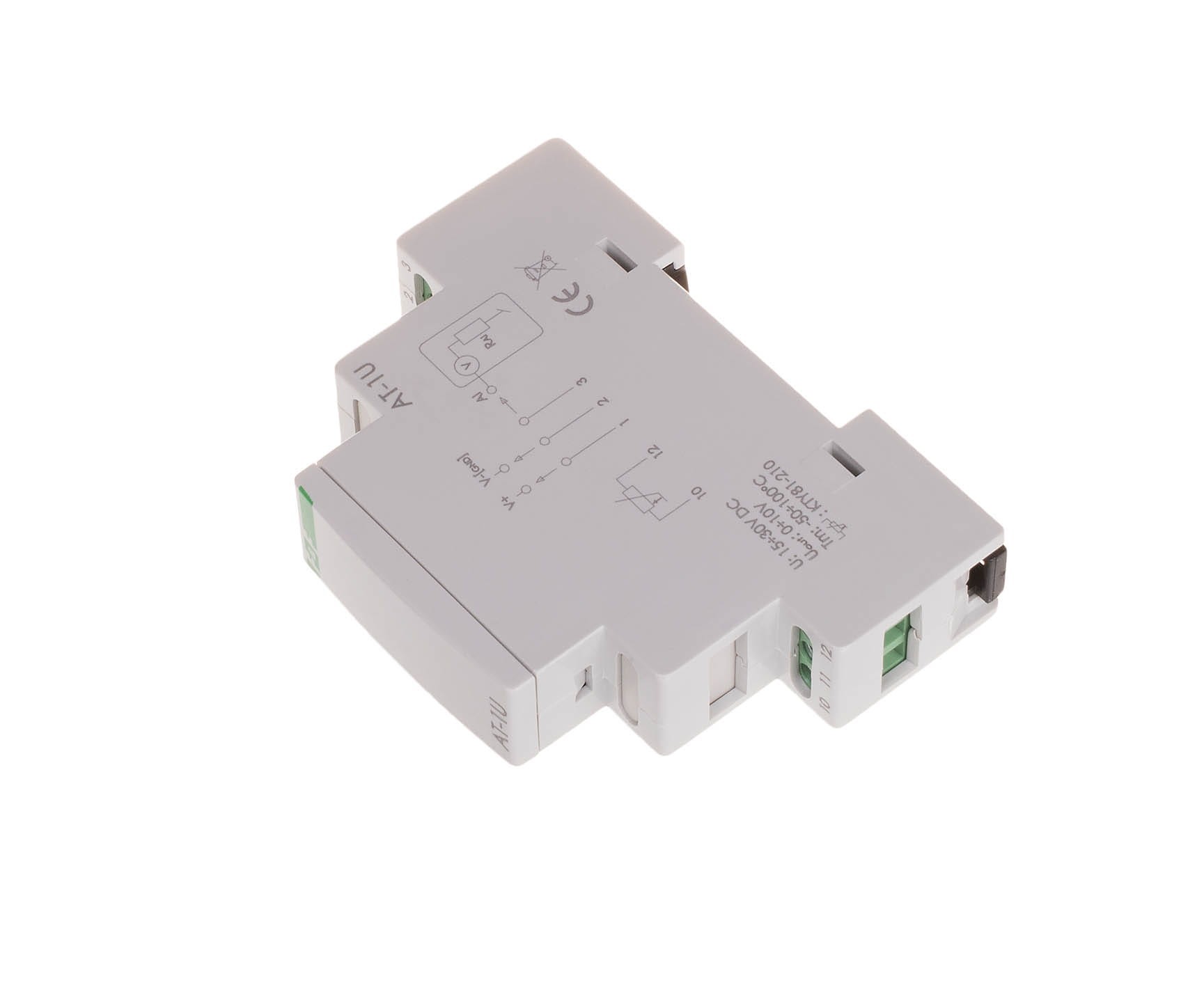

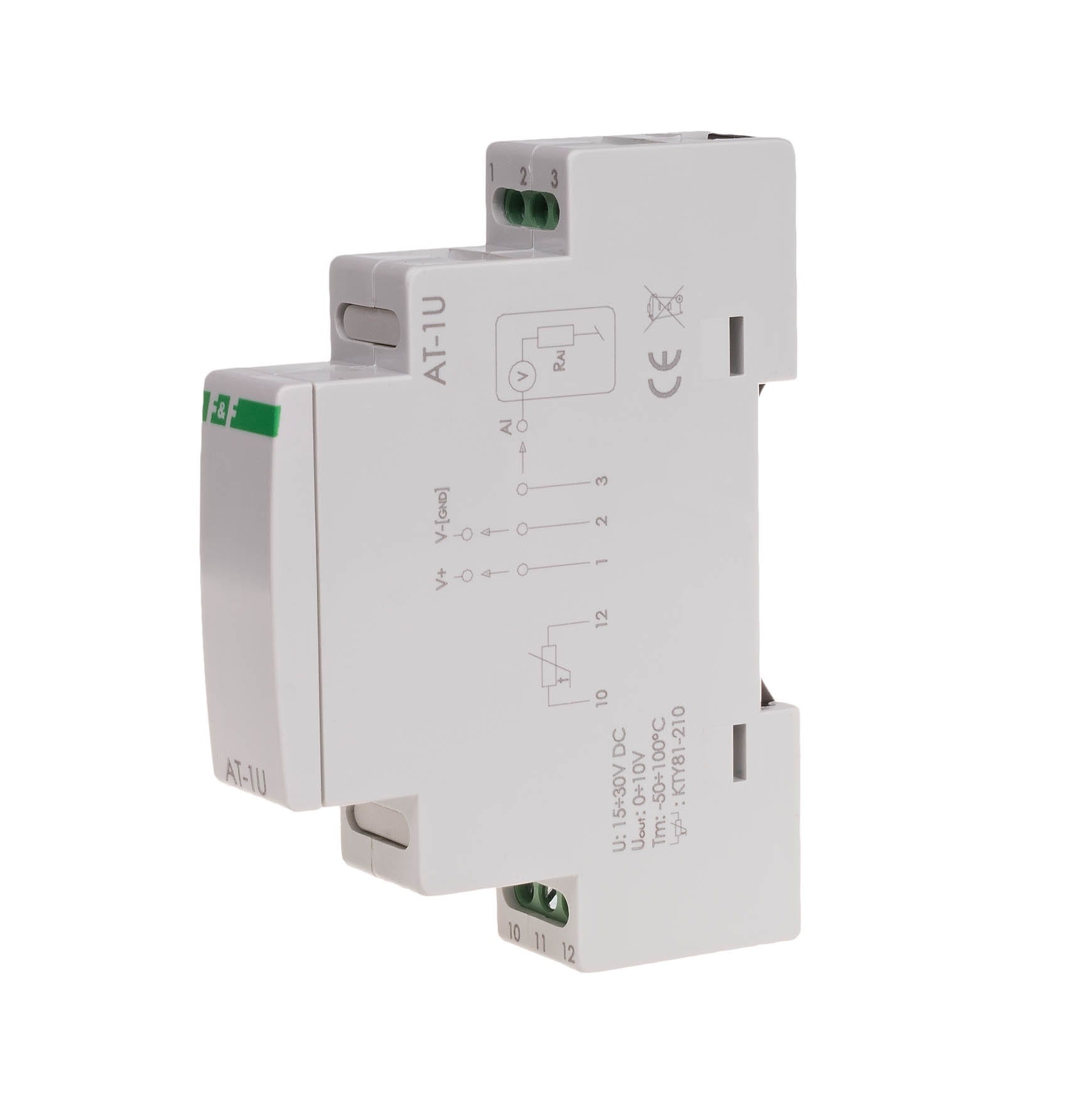

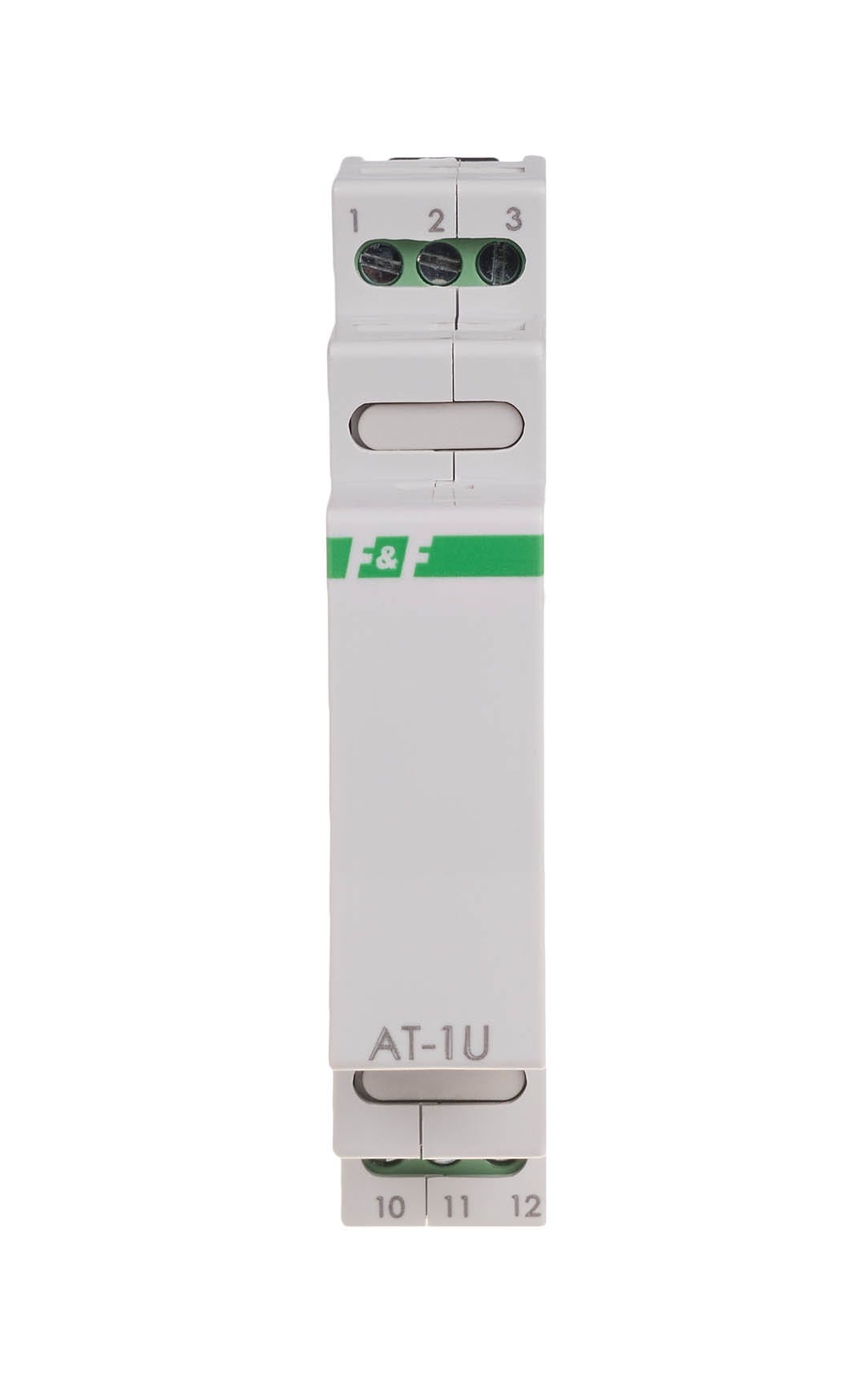

Przetwornik Temperatury MAX-AT-1U (KTY81-210, 0÷10 V, 1 moduł)

Przetwornik temperatury MAX-AT-1U to moduł przeznaczony do mierzenia temperatury za pomocą zewnętrznego czujnika rezystancyjnego typu KTY81-210 (lub analogicznego). Jego funkcją jest konwersja mierzonej wielkości na unifikowany analogowy sygnał napięciowy w zakresie 0÷10 V.

Urządzenie służy do ciągłego przekształcania oporu czujnika do sygnału napięciowego, dzięki czemu na wyjściu pojawia się napięcie proporcjonalne do temperatury. Przetwornik jest przeznaczony do montażu na szynie DIN (zajmuje 1 moduł).

Kluczowe Parametry i Funkcjonalności MAX-AT-1U

Zasada Działania i Zastosowanie

Proporcjonalna Konwersja

Działanie przetwornika MAX-AT-1U opiera się na ciągłym pomiarze oporu czujnika KTY81-210. W miarę wzrostu temperatury opór czujnika rośnie, a przetwornik proporcjonalnie zwiększa napięcie na wyjściu 0÷10 V.

• W temperaturze odpowiadającej dolnej granicy zakresu (-50°C), napięcie wyjściowe wynosi 0 V.
• W temperaturze odpowiadającej górnej granicy zakresu (100°C), napięcie wyjściowe wynosi 10 V.

Zastosowanie w Automatyce

Jako moduł 1-modułowy na szynę DIN, MAX-AT-1U jest często używany w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz BMS (Systemy Zarządzania Budynkiem). Umożliwia prostą integrację rezystancyjnych czujników KTY z analogowymi wejściami sterowników PLC i systemów pomiarowych, które wymagają standardowego sygnału 0÷10 V.

Ze względu na charakter sygnału napięciowego, maksymalna długość przewodów sygnałowych (ekranowanych), łączących moduł z wejściem analogowym, nie powinna przekraczać 20 m.

MAX-AT-1U F&F to modułowy przetwornik temperatury KTY81-210 na szynę DIN. Przekształca pomiar z czujnika rezystancyjnego na unifikowany sygnał napięciowy 0÷10 V, przeznaczony do systemów automatyki budynkowej i przemysłowej.
