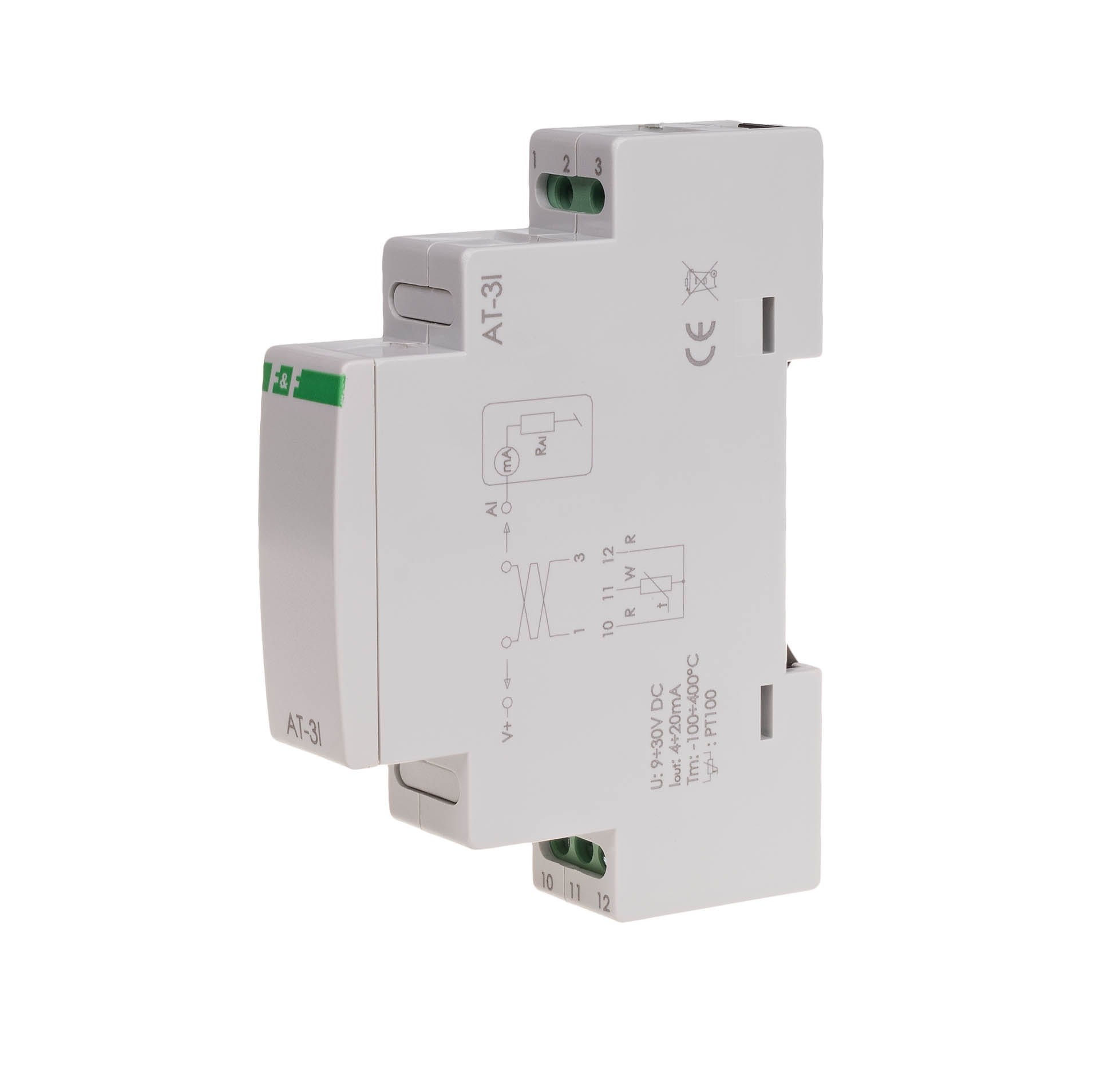

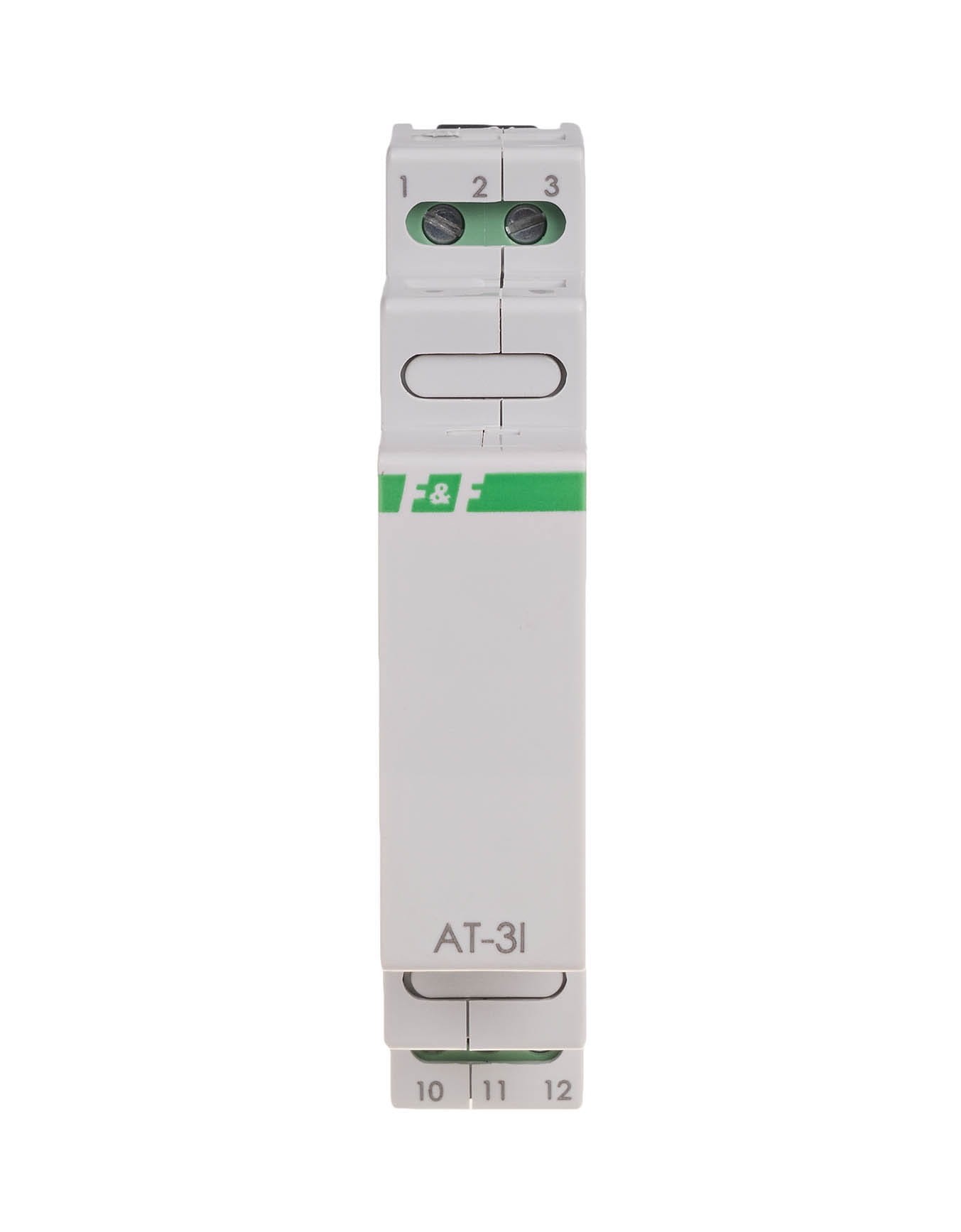

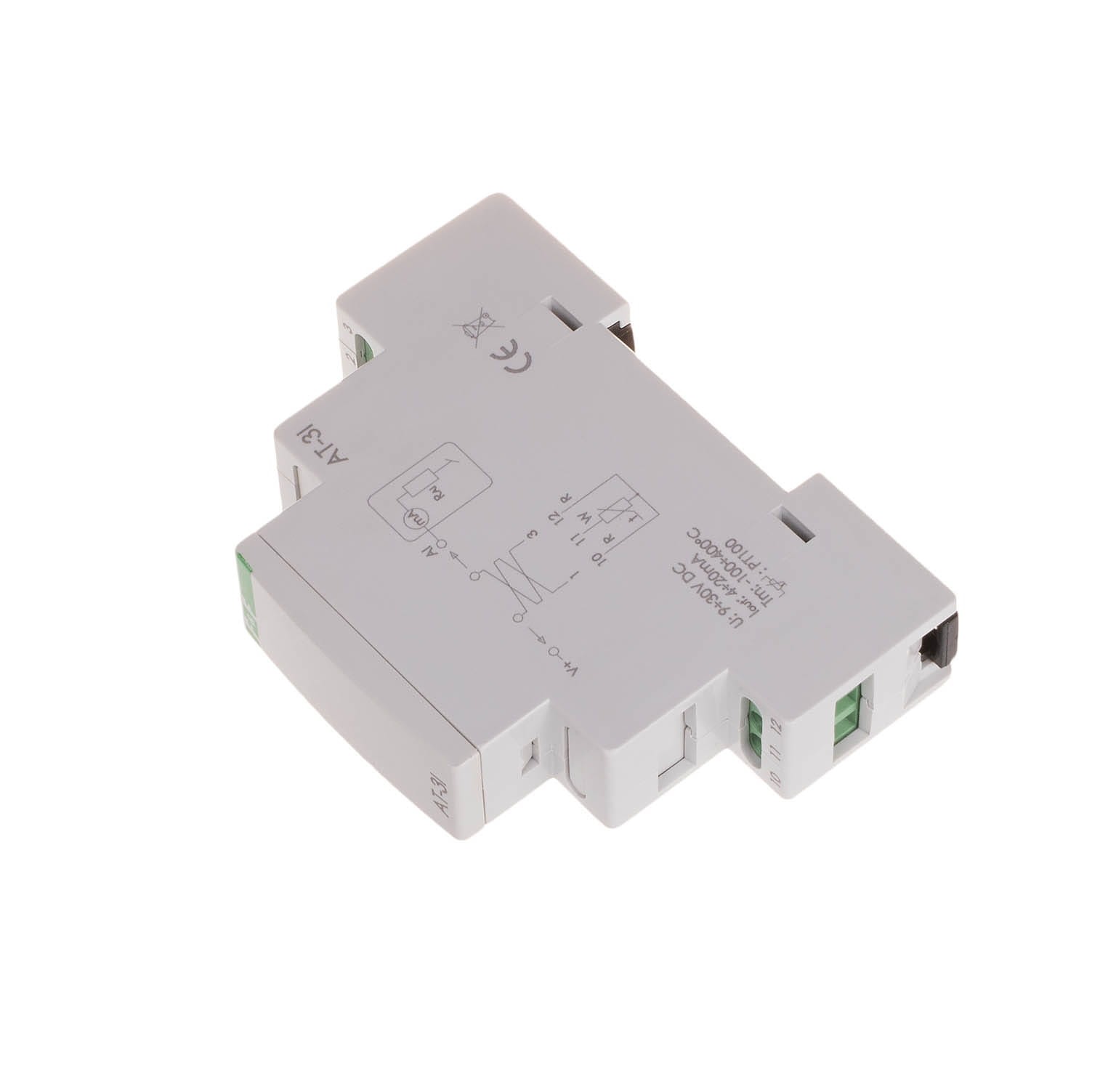

Analogowy Przetwornik Temperatury MAX-AT-3I dla Czujników PT-100

Przetwornik temperatury MAX-AT-3I to moduł przeznaczony do pomiaru temperatury za pomocą zewnętrznego czujnika Pt-100 (rezystancyjny czujnik temperatury). Jego główną funkcją jest przekształcanie oporu elektrycznego sondy (zależnego od temperatury) na unifikowany analogowy sygnał wyjściowy w zakresie prądowym 4÷20 mA.

Urządzenie to jest kluczowym elementem systemów automatyki, umożliwiającym długodystansową i odporną na zakłócenia transmisję danych pomiarowych.

Kluczowe Parametry i Funkcjonalności MAX-AT-3I

Zasada Działania i Zastosowanie w Automatyce

Przekształcanie Oporu na Prąd

Moduł MAX-AT-3I mierzy opór elektryczny sondy Pt-100, który zmienia się proporcjonalnie do temperatury (rezystancja 100 Ω w 0°C). Wartość oporu jest następnie przekształcana na sygnał prądowy $I_{out}$ z zakresu 4÷20 mA. W typowym zakresie modułu:

• Prąd 4 mA odpowiada temperaturze -100°C.
• Prąd 20 mA odpowiada temperaturze 100°C.

Zalety Wyjścia 4÷20 mA

Analogowe wyjście prądowe jest standardem w automatyce przemysłowej ze względu na jego wysoką odporność na szumy i zakłócenia elektromagnetyczne w długich liniach transmisyjnych (do 300 m). Sygnał prądowy umożliwia precyzyjny przesył danych pomiarowych do sterowników PLC lub systemów SCADA.

**Uwaga**

Przetwornik MAX-AT-3I jest sprzedawany bez czujnika (sondy) temperatury PT-100, którą należy dobrać i zakupić osobno, w zależności od wymagań aplikacji (np. sonda RT-56 F&F).

MAX-AT-3I F&F to modułowy przetwornik temperatury (1 moduł DIN) dla czujników PT-100. Konwertuje mierzoną temperaturę (w zakresie -100°C do 100°C) na niezawodny, analogowy sygnał prądowy 4÷20 mA, idealny do zdalnego monitorowania w aplikacjach przemysłowych.
