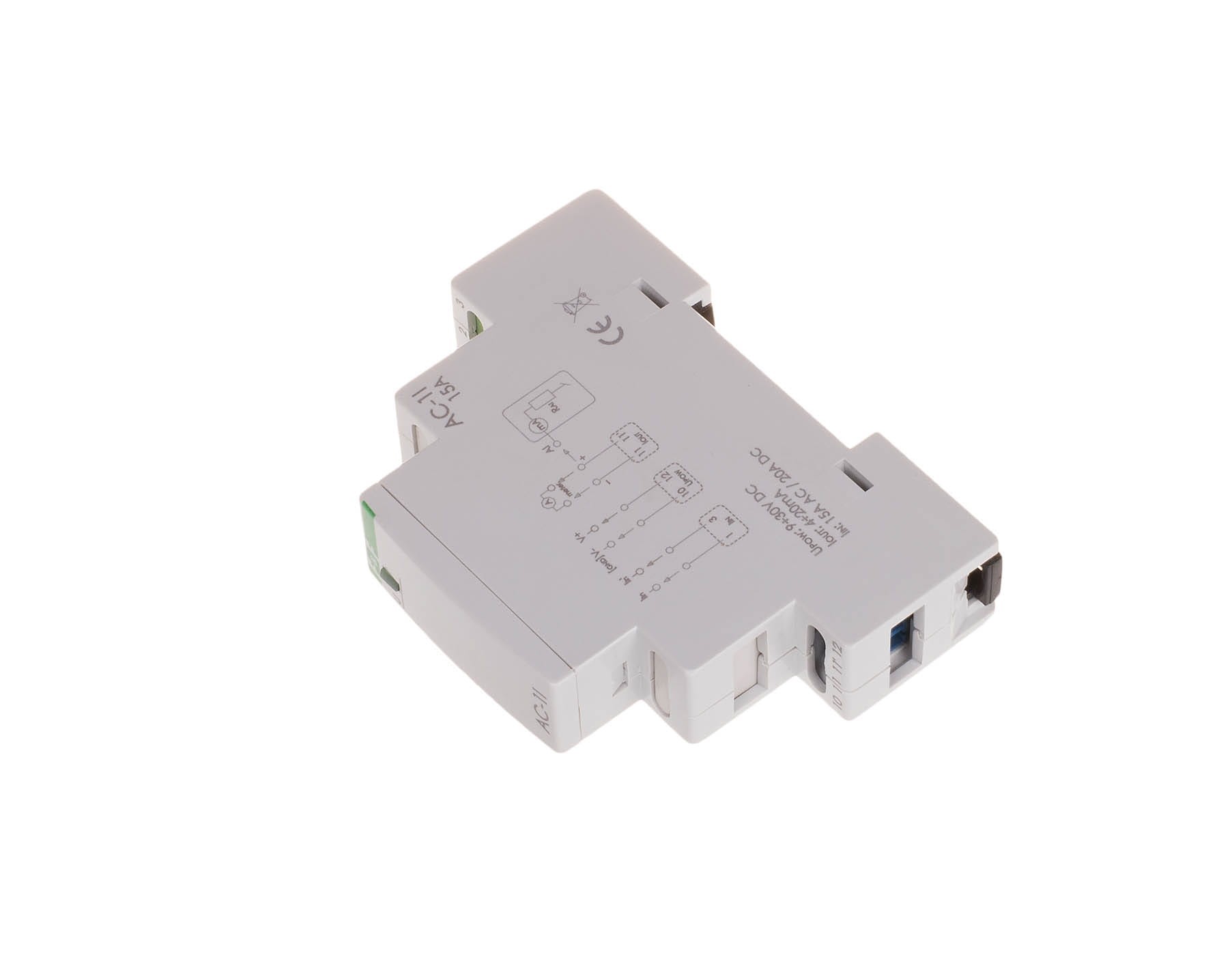

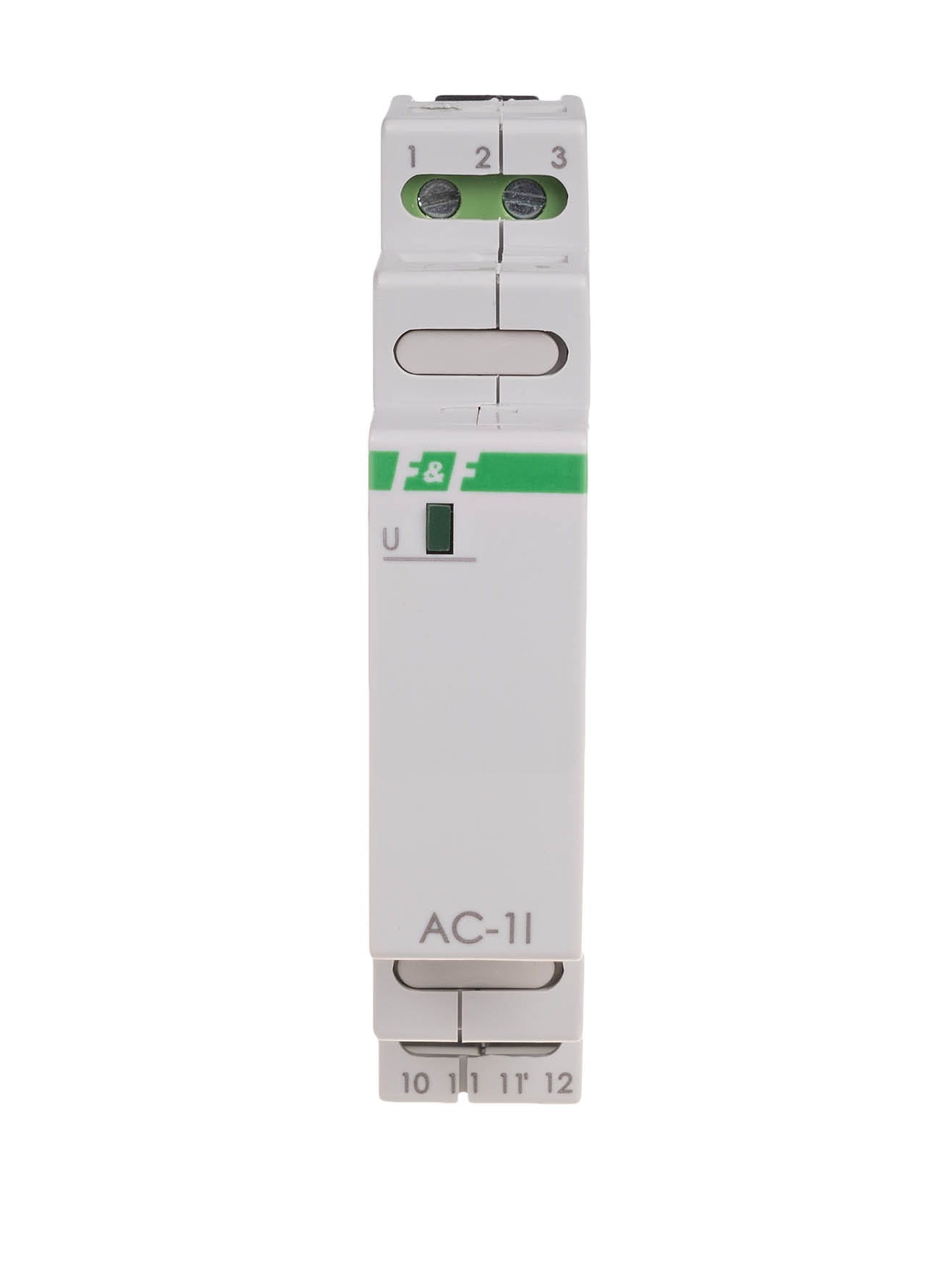

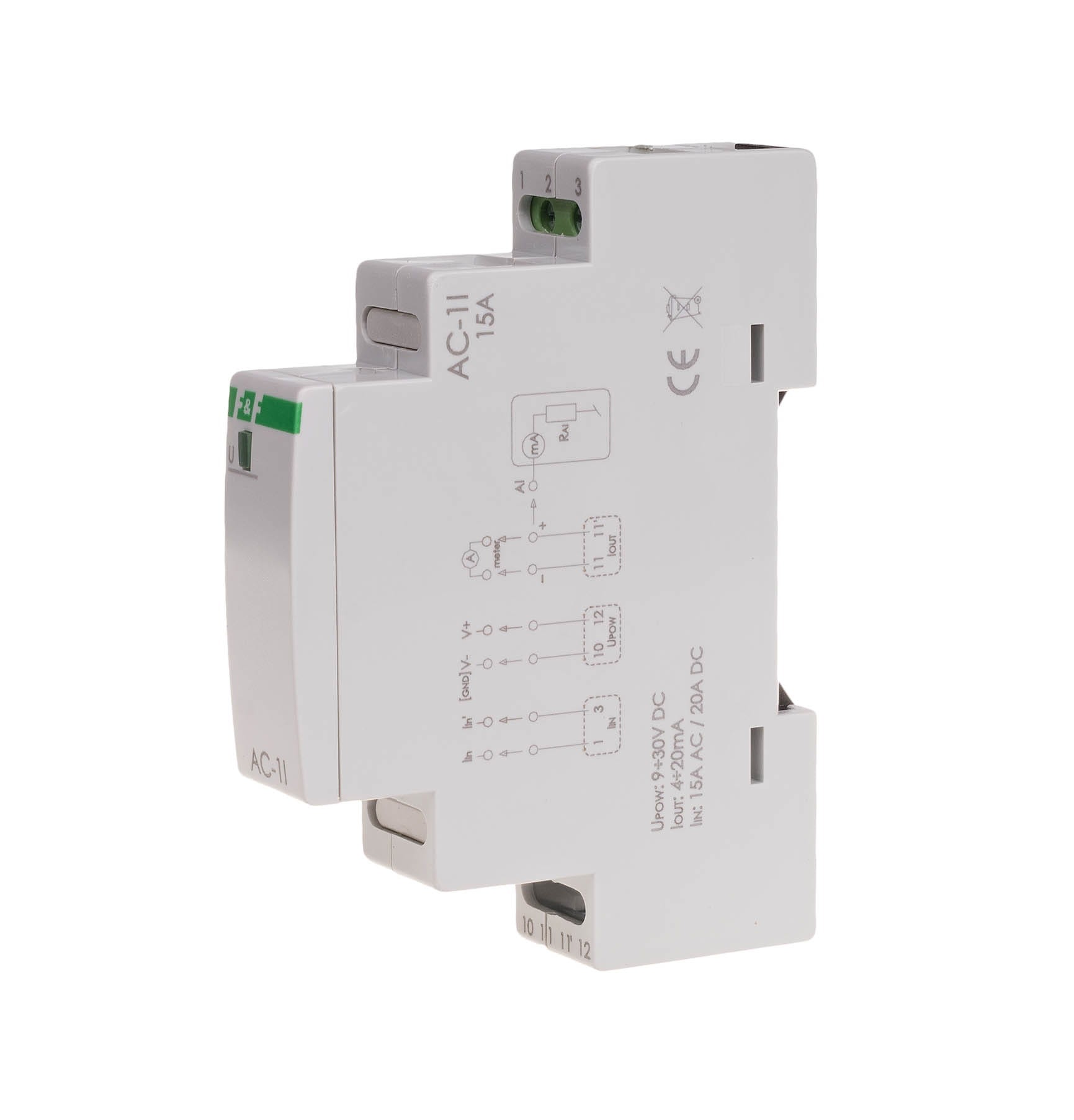

Przetwornik Natężenia Prądu MAX-AC-1I-15A (1-faz., 15A, 4÷20 mA)

Przetwornik natężenia prądu MAX-AC-1I-15A jest analogowym modułem pomiarowym do bezpośredniego monitorowania natężenia prądu zmiennego (AC) lub stałego (DC) w obwodzie jednofazowym. Mierzy prąd do 15 A AC lub do 20 A DC i przekształca mierzoną wartość skuteczną na unifikowany, analogowy sygnał wyjściowy 4÷20 mA.

Jest to rozwiązanie idealne do pomiaru prądu w obwodach o mniejszych i średnich obciążeniach, takich jak indywidualne linie zasilające oświetlenie, silniki małej mocy, czy gniazda. Instalowany jest na szynie DIN i charakteryzuje się pomiarem TrueRMS.

Kluczowe Parametry i Funkcjonalności MAX-AC-1I-15A

Charakterystyka Pracy i Zastosowanie

Pomiar Bezpośredni

Model MAX-AC-1I-15A umożliwia bezpośrednie wpięcie mierzonego przewodu do zacisków wejściowych (Iiniowe) modułu, bez konieczności stosowania zewnętrznego przekładnika prądowego, o ile mierzone natężenie prądu nie przekracza 15 A AC (lub 20 A DC).

Konwersja na Standard Przemysłowy

Przetwornik proporcjonalnie konwertuje zmierzony prąd na wyjście 4÷20 mA:

• Prąd 4 mA odpowiada prądowi wejściowemu 0 A.
• Prąd 20 mA odpowiada prądowi wejściowemu 15 A AC.

Wyjście to, chronione filtrem przeciwzakłóceniowym, może być przesyłane na odległość do 300 metrów do dowolnego urządzenia odczytującego sygnał analogowy (sterownik, system SCADA, panel operatorski).

Zastosowanie

Przetwornik jest idealny do systemów, w których wymagane jest precyzyjne monitorowanie obciążeń jednofazowych do 15 A (np. monitoring zużycia energii elektrycznej przez konkretne urządzenia, nadzorowanie obciążenia w szafach sterowniczych, czy kontrola prądu silników elektrycznych). Pomiar TrueRMS gwarantuje rzetelną informację o poborze mocy przez nowoczesne urządzenia.

MAX-AC-1I-15A F&F to modułowy przetwornik natężenia prądu na szynę DIN, umożliwiający bezpośredni pomiar prądu AC do 15 A (TrueRMS) i DC do 20 A. Przekształca pomiar na stabilny, przemysłowy sygnał 4÷20 mA z separacją galwaniczną.
