Przetwornik Natężenia Prądu MAX-AC-1I-5A (1-faz., 5A, 4÷20 mA)

Przetwornik natężenia prądu MAX-AC-1I-5A to moduł pomiarowy przeznaczony do ciągłego monitorowania natężenia prądu zmiennego (AC) lub stałego (DC). Mierzy wartość prądu w obwodzie jednofazowym (prąd do 5 A AC lub do 20 A DC) i przekształca ją na unifikowany, analogowy sygnał wyjściowy 4÷20 mA.

Jest to kluczowe urządzenie do integracji pomiarów elektrycznych z systemami automatyki przemysłowej (PLC) lub zarządzania budynkiem (BMS). Model 5A jest często stosowany w połączeniu z przekładnikami prądowymi, gdzie pomiar 5A AC jest wartością wtórną przekładnika.

Kluczowe Parametry i Funkcjonalności MAX-AC-1I-5A

Zasada Działania i Zastosowanie

Pomiar TrueRMS

Kluczową cechą MAX-AC-1I-5A jest pomiar wartości skutecznej prądu (RMS) w technologii TrueRMS. Jest to niezbędne w nowoczesnych instalacjach, gdzie występują odbiorniki nieliniowe (np. zasilacze impulsowe, oświetlenie LED), powodujące odkształcenia sinusoidalnego przebiegu prądu. Pomiar TrueRMS gwarantuje, że odczyt przetwornika jest rzeczywistą wartością obciążenia.

Współpraca z Przekładnikami Prądowymi

Wersja 5A jest idealna do współpracy z zewnętrznymi przekładnikami prądowymi, które skalują duże prądy pierwotne na standardowy prąd wtórny 5 A. W ten sposób przetwornik może monitorować obciążenie o dowolnej wielkości (np. 100 A lub 1000 A) z wykorzystaniem przekładnika o odpowiednim przełożeniu (np. 100/5 A lub 1000/5 A).

Wyjście 4÷20 mA

Prąd wyjściowy 4÷20 mA jest standardem w automatyce przemysłowej. Sygnał jest odporny na zakłócenia elektromagnetyczne i straty napięcia, umożliwiając niezawodne przesyłanie informacji o mierzonym prądzie na odległość do 300 metrów do urządzenia sterującego (rejestrator, sterownik PLC). W tym przypadku:

• Prąd 4 mA odpowiada 0 A mierzonego prądu.
• Prąd 20 mA odpowiada 5 A AC (lub 20 A DC) mierzonego prądu.

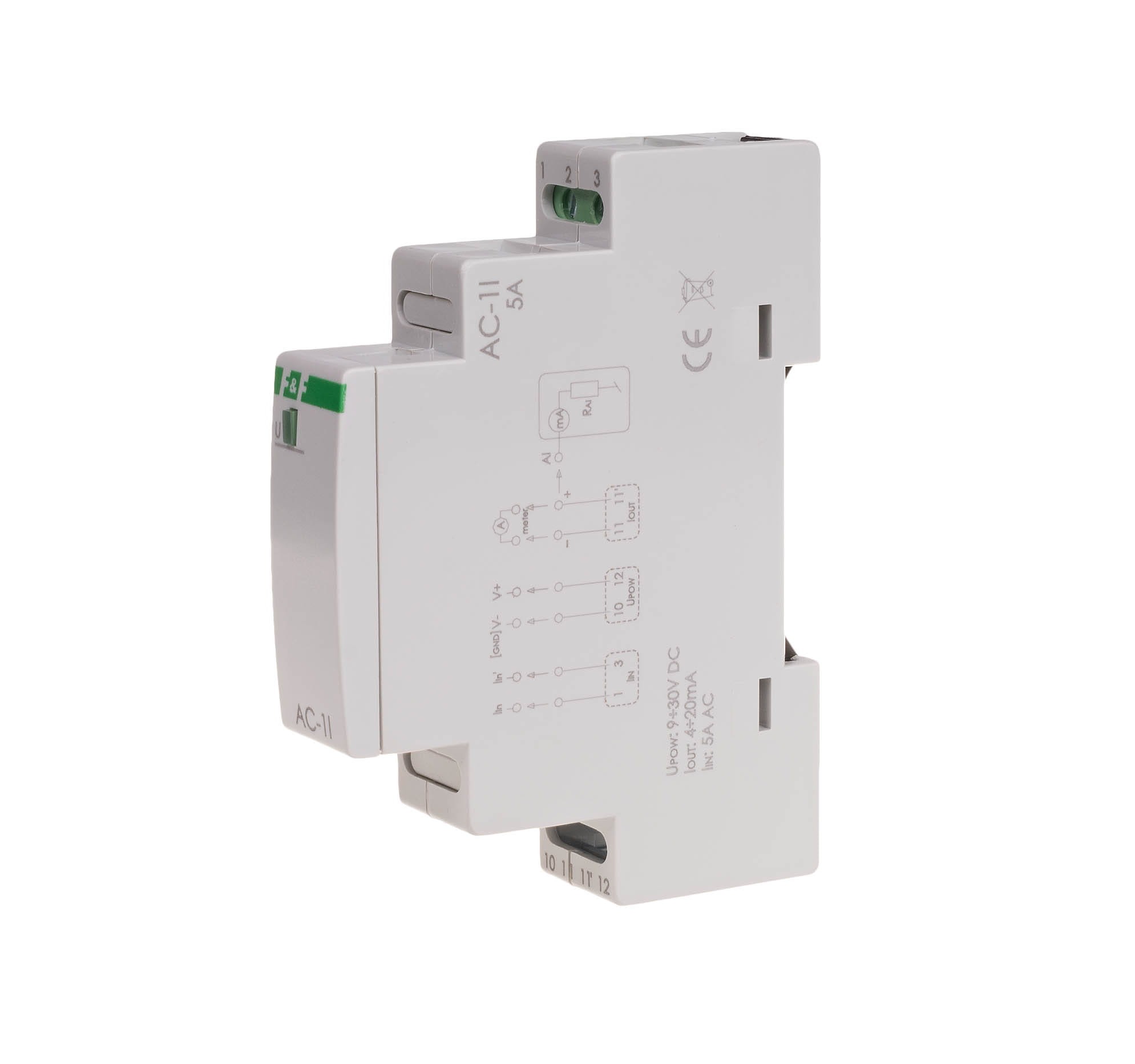

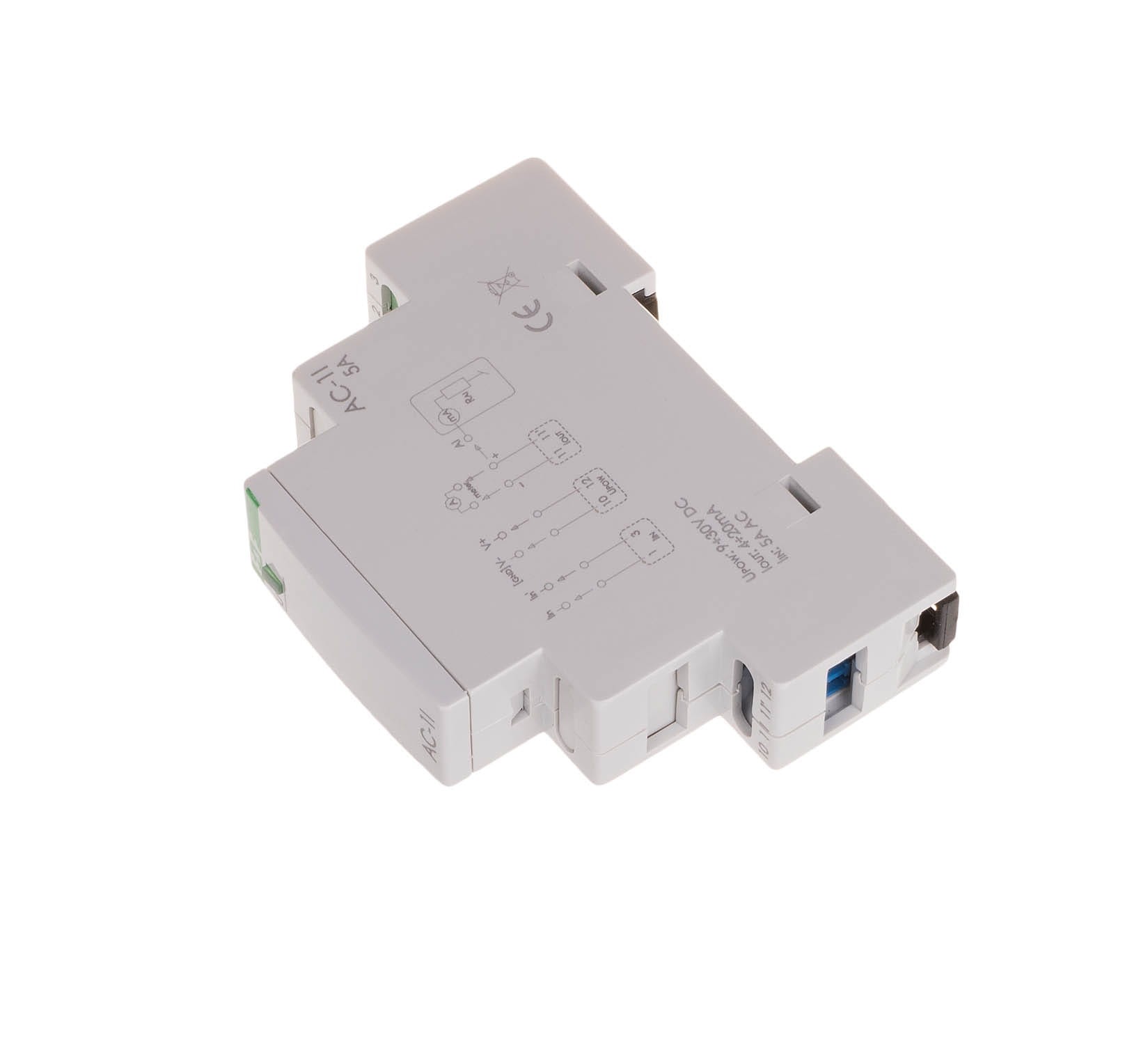

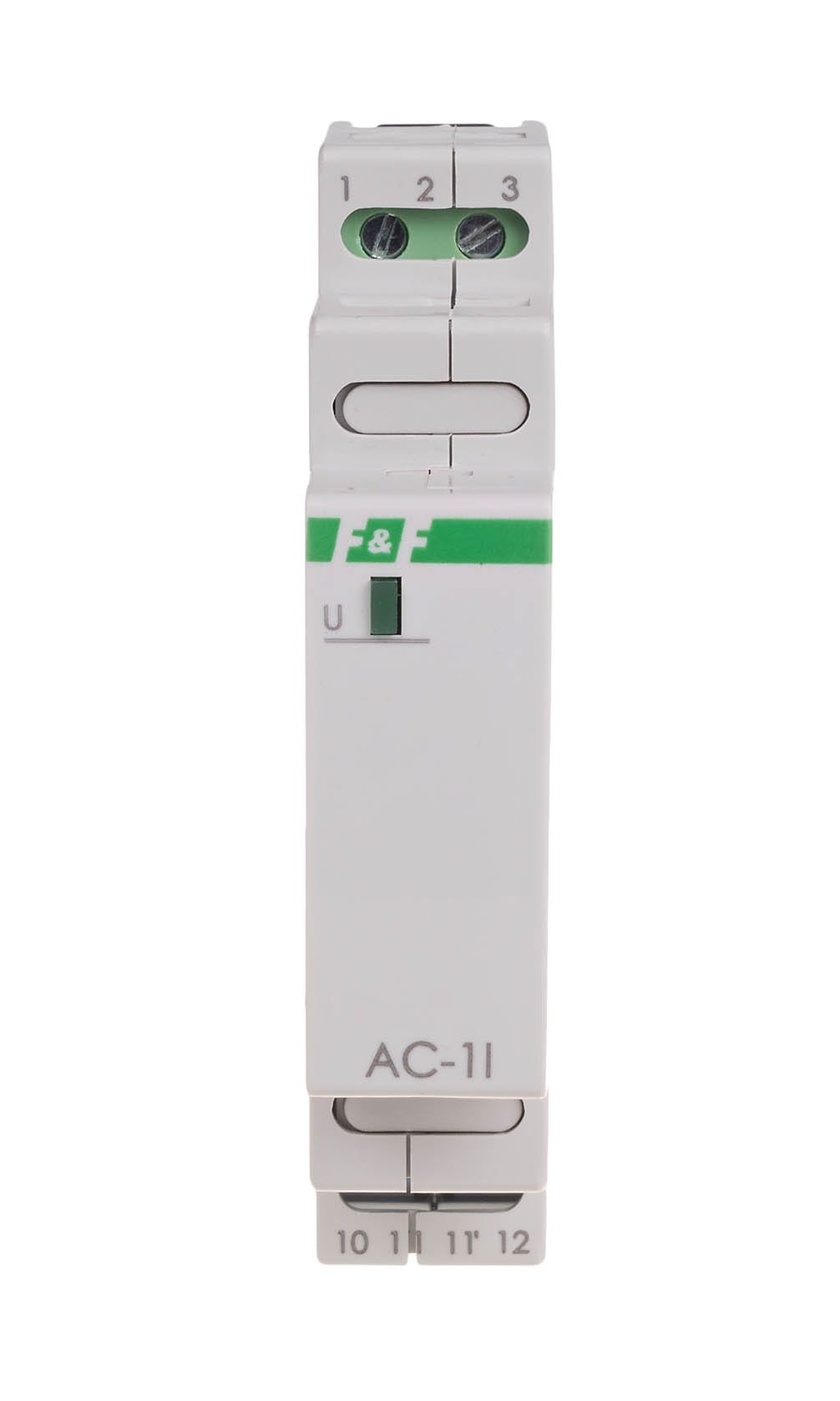

MAX-AC-1I-5A F&F to modułowy przetwornik natężenia prądu na szynę DIN. Mierzy wartość skuteczną TrueRMS prądu AC (0÷5A, idealny do przekładników) oraz DC, konwertując wynik na przemysłowy, niezawodny sygnał prądowy 4÷20 mA.
