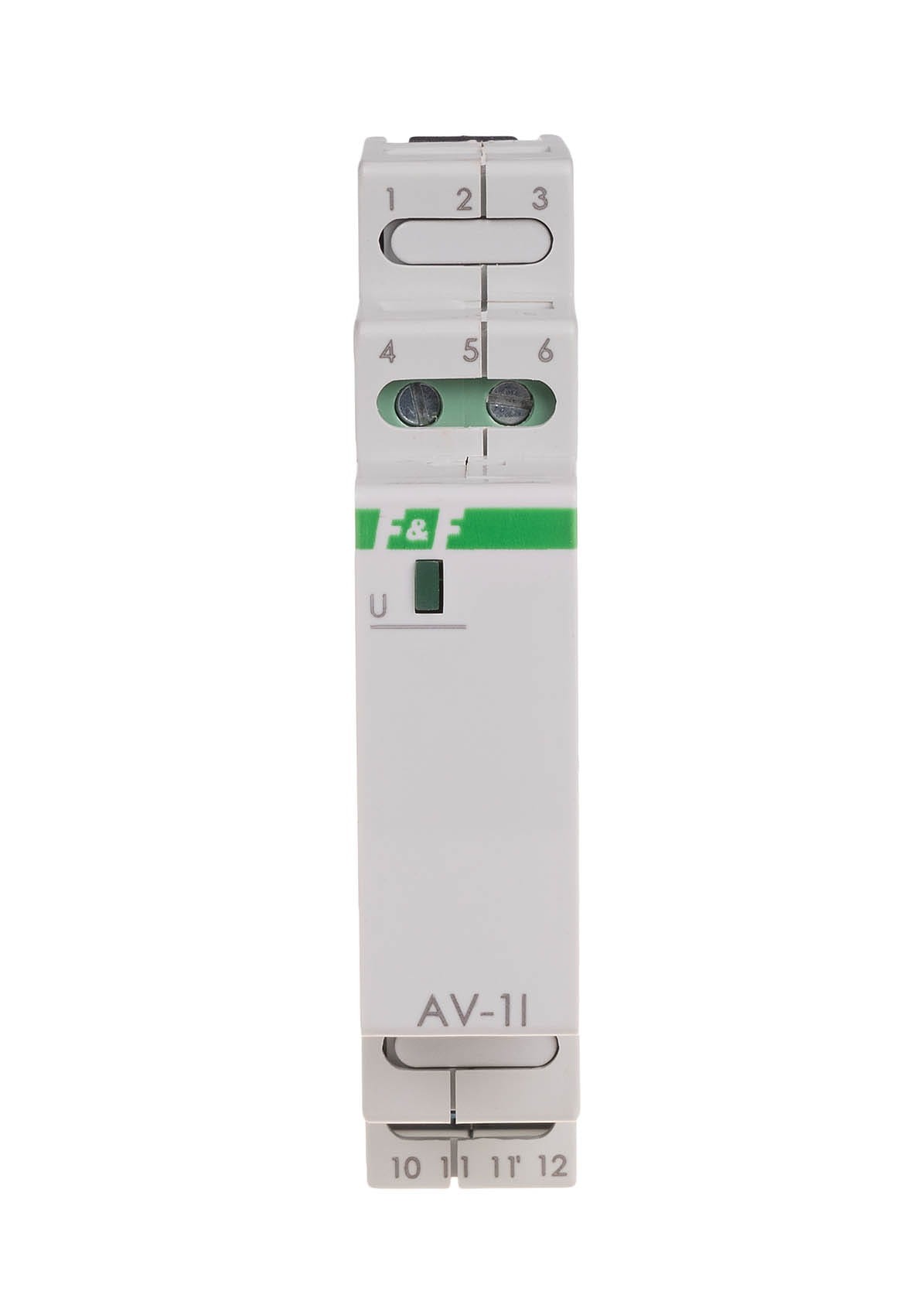

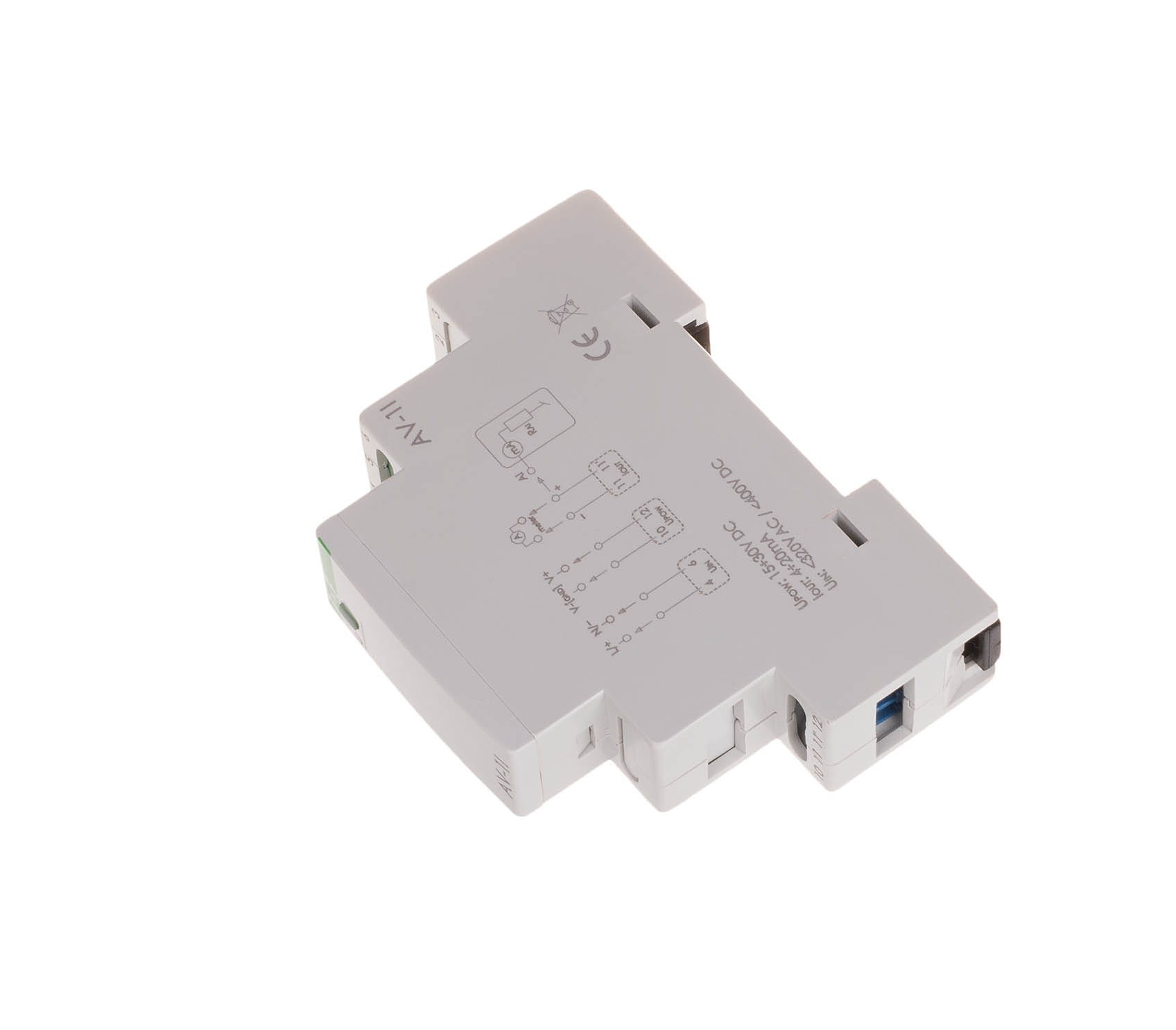

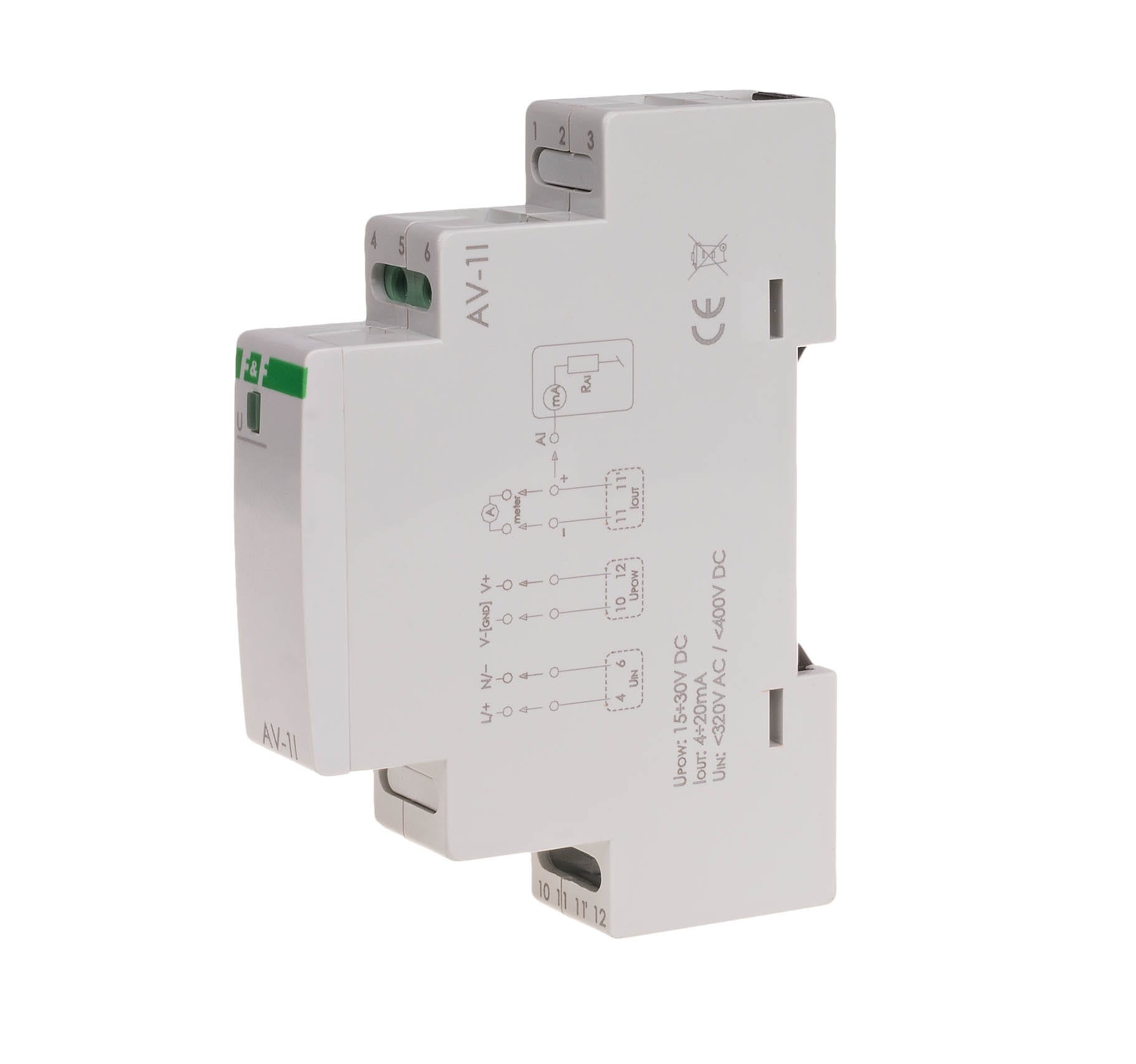

Analogowy Przetwornik Napięcia MAX-AV-1I z Wyjściem 4÷20 mA

Moduł MAX-AV-1I to jednofazowy przetwornik przeznaczony do ciągłego pomiaru napięcia i przekształcania mierzonej wartości na unifikowany analogowy sygnał wyjściowy w zakresie prądowym 4÷20 mA. Jest idealny do zastosowania w systemach, w których wymagana jest transmisja danych na odległość i integracja z analogowymi wejściami sterowników PLC lub rejestratorów.

Przetwornik dokonuje pomiaru rzeczywistej wartości skutecznej (TrueRMS) napięcia stałego (DC) lub przemiennego (AC), co zapewnia wysoką dokładność nawet przy przebiegach odkształconych.

Kluczowe Parametry i Funkcjonalności MAX-AV-1I

Działanie i Zastosowanie Sygnału 4÷20 mA

Skalowanie Sygnału

Wartość mierzonego napięcia jest proporcjonalnie przekształcana na sygnał prądu stałego $I_{out}$ w zakresie 4÷20 mA, gdzie:

• Wartość 4 mA odpowiada napięciu 0 V (lub innej dolnej wartości zakresu, w zależności od konfiguracji).
• Wartość 20 mA odpowiada napięciu 285 V AC / 400 V DC (maksymalna wartość zakresu pomiarowego).

Standard 4÷20 mA jest ceniony w automatyce przemysłowej ze względu na odporność na zakłócenia i możliwość wykrywania przerw w obwodzie (wartość 0 mA sygnalizuje usterkę, ponieważ dolny zakres pomiarowy to 4 mA). Zabezpieczenie wyjścia sygnałowego filtrem przeciwzakłóceniowym pozwala na stosowanie przewodów sygnałowych o długości do 300 m bez znaczącej utraty dokładności.

Zastosowanie

Przetwornik MAX-AV-1I jest stosowany wszędzie tam, gdzie wymagane jest:

• Zdalne monitorowanie napięcia (np. w systemach zasilania awaryjnego lub automatyki budynkowej).
• Wprowadzenie pomiaru napięcia do sterowników PLC lub systemów akwizycji danych, które przyjmują standardowe sygnały analogowe.
• Precyzyjny pomiar w obecności przebiegów odkształconych dzięki funkcji TrueRMS.

MAX-AV-1I F&F to precyzyjny, modułowy przetwornik napięcia jednofazowego (AC 0÷285 V / DC 0÷400 V) z funkcją TrueRMS. Konwertuje mierzoną wartość na standardowy sygnał analogowy 4÷20 mA, co ułatwia integrację z systemami automatyki przemysłowej i nadzoru.
