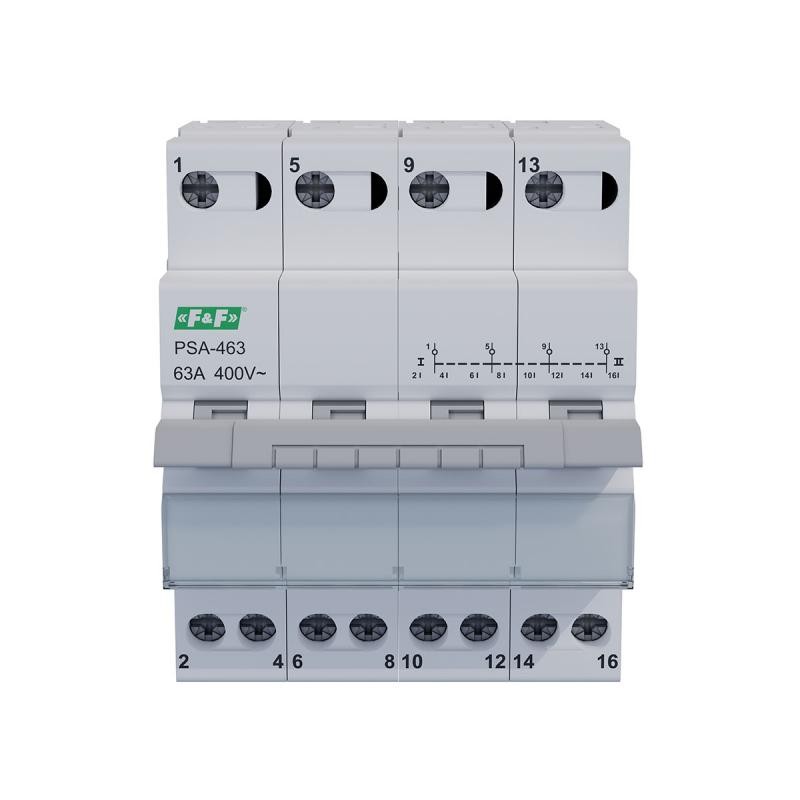

4-Biegunowy Przełącznik Instalacyjny Sieć-Agregat 63 A PSA-463 F&F

PSA-463 to modułowy, instalacyjny przełącznik sieć-agregat (SSO) o znamionowym prądzie 63 A, przeznaczony do ręcznego, bezpiecznego przełączania zasilania pomiędzy siecią energetyczną a agregatem prądotwórczym (zasilaniem rezerwowym). Jest to niezbędne urządzenie w systemach zasilania awaryjnego, które zapewnia pełną separację obu źródeł, co jest kluczowe dla bezpieczeństwa i zgodności z przepisami. Przełącznik jest montowany na szynie DIN.

Kluczowe Parametry i Funkcje PSA-463

• Typ Urządzenia: Instalacyjny Przełącznik Sieć-Agregat (SSO, 0-I-II).
• Prąd Znamionowy (Obciążalność): 63 A (wysoka obciążalność dla średnich i większych domów oraz małych obiektów).
• Liczba Biegunów: 4P (czterobiegunowy, przełączający wszystkie 3 fazy i przewód neutralny N jednocześnie).
• Funkcja: Ręczne przełączanie w trzech stabilnych pozycjach:
  • I (Sieć) – Zasilanie z sieci głównej.
  • 0 (Zero/Wyłączenie) – Pozycja neutralna, całkowite odseparowanie odbiorników.
  • II (Agregat) – Zasilanie z agregatu prądotwórczego.
• Izolacja: Zapewnia bezpieczne rozłączanie i odseparowanie obwodów. Posiada wbudowaną mechaniczną blokadę uniemożliwiającą jednoczesne załączenie obu źródeł.
• Montaż: Szyna TH-35 (DIN).

Budowa i Montaż:

Przełącznik PSA-463 ma konstrukcję modułową, co ułatwia jego montaż i integrację w standardowych rozdzielnicach. Przełączanie odbywa się za pomocą wygodnego, frontowego manipulatora (dźwigni).

• Szerokość: Zajmuje 4 moduły (około 70 mm) na szynie DIN.
• Wymagania: Przed i za przełącznikiem należy zastosować odpowiednie zabezpieczenia nadprądowe.

Specyfikacja Techniczna (podsumowanie)

PSA-463 to solidny, 4-biegunowy przełącznik do ręcznego zarządzania zasilaniem awaryjnym o obciążalności do 63 A.
