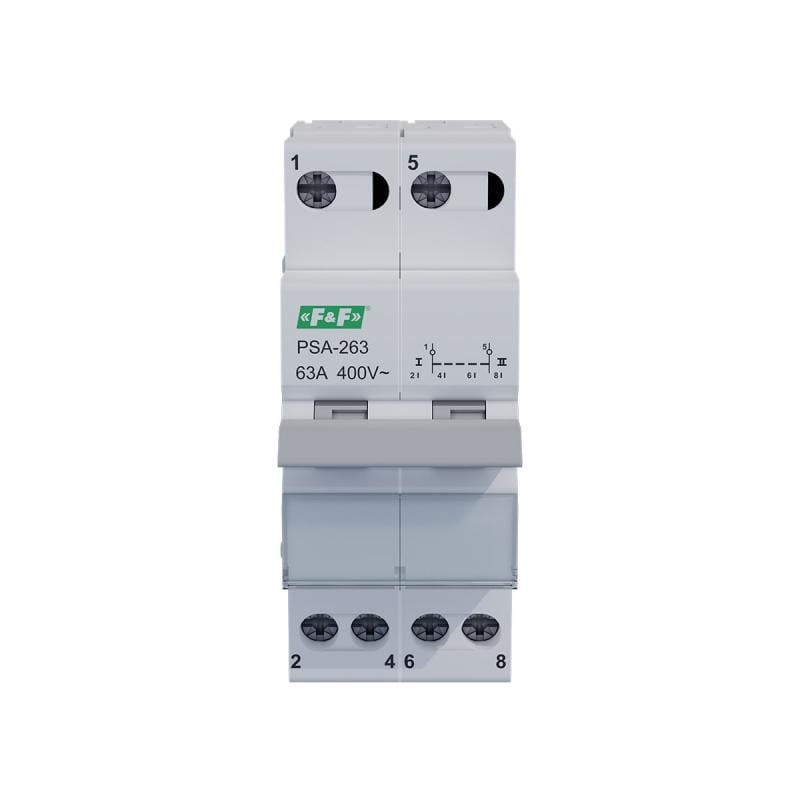

2-Biegunowy Przełącznik Instalacyjny Sieć-Agregat 63 A PSA-263 F&F

PSA-263 to modułowy, instalacyjny przełącznik sieć-agregat (SSO) o znamionowym prądzie 63 A, przeznaczony do ręcznego, bezpiecznego przełączania zasilania w instalacjach jednofazowych pomiędzy siecią energetyczną a agregatem prądotwórczym (zasilaniem rezerwowym). Jest to kluczowe urządzenie w systemach zasilania awaryjnego, zapewniające pełną separację obu źródeł zasilania (fazy L i przewodu neutralnego N) w obwodach jednofazowych. Przełącznik jest montowany na szynie DIN.

Kluczowe Parametry i Funkcje PSA-263

• Typ Urządzenia: Instalacyjny Przełącznik Sieć-Agregat (SSO, 0-I-II).
• Prąd Znamionowy (Obciążalność): 63 A (wysoka obciążalność dla dużych instalacji jednofazowych).
• Liczba Biegunów: 2P (dwubiegunowy, przełączający jednocześnie fazę L i przewód neutralny N).
• Zastosowanie: Wyłącznie do instalacji jednofazowych.
• Funkcja: Ręczne przełączanie w trzech stabilnych pozycjach (I, 0, II):
  • I (Sieć) – Podłączenie odbiorników do sieci głównej.
  • 0 (Zero/Wyłączenie) – Pozycja neutralna, całkowite odseparowanie.
  • II (Agregat) – Podłączenie odbiorników do zasilania z agregatu.
• Bezpieczeństwo: Posiada wbudowaną mechaniczną blokadę uniemożliwiającą jednoczesne załączenie obu źródeł, co jest obligatoryjne.
• Montaż: Szyna TH-35 (DIN).

Budowa i Montaż:

Model PSA-263 ma konstrukcję modułową, idealnie pasującą do standardowych rozdzielnic. Przełączanie odbywa się za pomocą wygodnego, frontowego manipulatora (dźwigni).

• Szerokość: Zajmuje 2 moduły (około 35 mm) na szynie DIN.
• Wymagania: Konieczne jest stosowanie odpowiednich zabezpieczeń nadprądowych (np. wyłączników C63) po stronie Sieci i Agregatu.

Specyfikacja Techniczna (podsumowanie)

PSA-263 to solidny, 2-biegunowy przełącznik do ręcznego zarządzania zasilaniem awaryjnym w instalacjach jednofazowych o obciążalności do 63 A.
